elsner elektronik P03/3-RS485-CET Technische Daten Und Installationshinweise

D

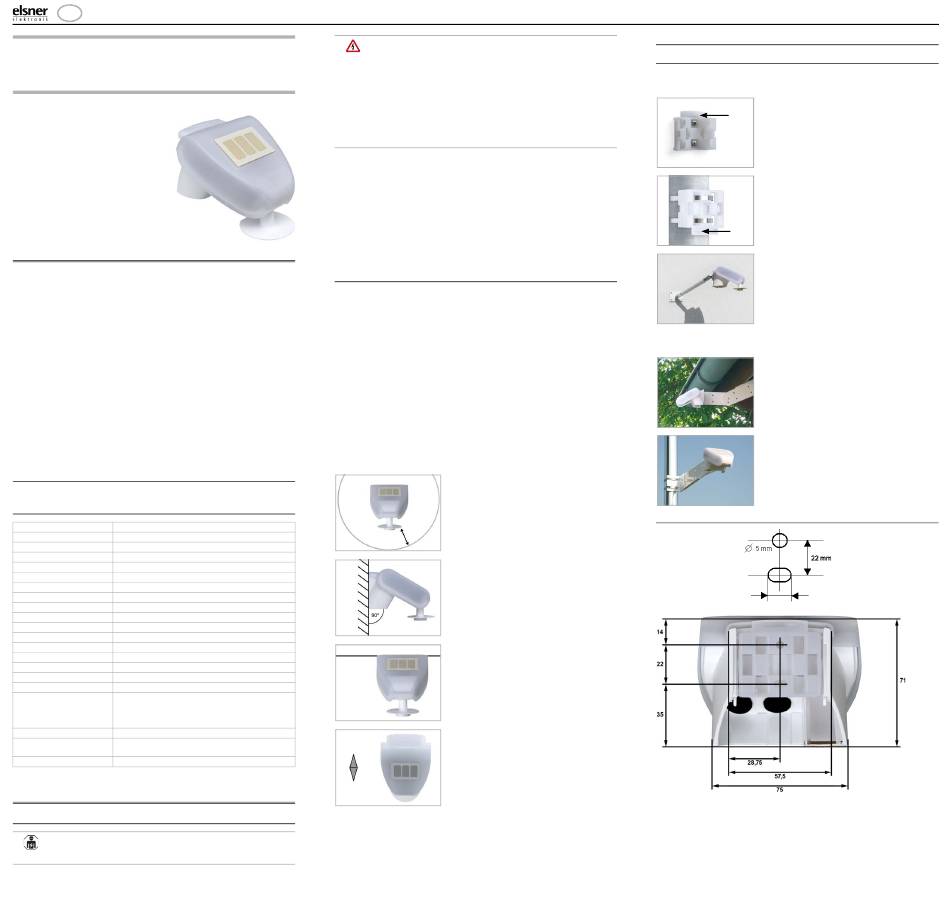

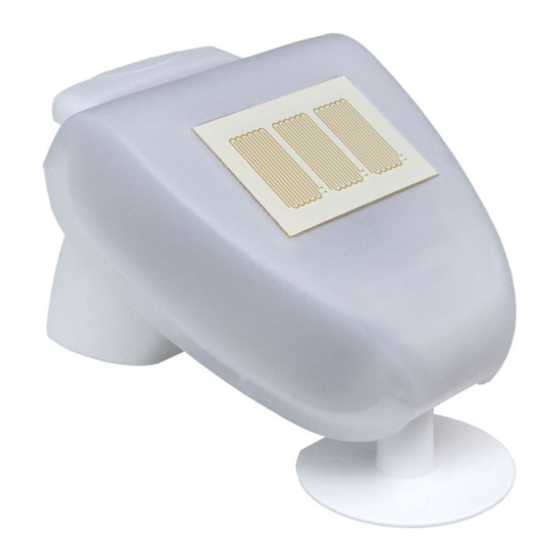

P03/3-RS485-CET
Wetterstation
Technische Daten und Installationshinweise
Artikelnummer 30151
1. Beschreibung
Die Wetterstation P03/3-RS485-CET misst Temperatur, Windgeschwindigkeit
und Helligkeit (Ost-, Süd- und Westsonne). Sie erkennt Niederschlag und empfängt
das Zeitsignal über GPS. Die Mitteleuropäische Zeit (CET) wird ausgegeben, die
Sommer-/Winterzeitumstellung erfolgt automatisch nach den Vorgaben für Mittel-
europa.
Die Wetterstation sendet einmal pro Sekunde die aktuell erfassten Wetterdaten,
Datum und Uhrzeit. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder
MC empfangen und ausgewertet werden.
Funktionen:
• Helligkeitsmessung mit drei separaten Sensoren für Ost, Süd und West.
Dämmerungserkennung mit Spezialfiltern
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Temperaturmessung
• Beheizter Niederschlagssensor (1,2 Watt): Keine Fehlmessung bei Tau
oder Nebel, schnelles Abtrocknen nach Ende des Niederschlags
• Integrierter GPS-Empfänger. Ausgabe der Mitteleuropäischen Zeit (CET),
automatische Sommer-/Winterzeitumstellung
• Datensendezyklus 1 Sekunde
1.0.1. Lieferumfang
• Wetterstation
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzart IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht ca. 160 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung 24 V DC
Leitungsquerschnitt Massivleiter bis 0,8 mm²
Strom max. 120 mA, Restwelligkeit 10%
Datenausgabe RS485
Heizung Regensensor ca. 1,2 W
Messbereich Temperatur -40...+80°C
Auflösung (Temperatur) 0,1°C
Genauigkeit (Temperatur) ±1,5°C bei -25...+80°C
Messbereich Wind 0...35 m/s
Auflösung (Wind) 0,1 m/s
Genauigkeit (Wind) bei Umgebungstemperatur -20...+50°C:
±22% des Messwerts bei Anströmung von 45...315°
±15% des Messwerts bei Anströmung von 90...270°
(Anströmung frontal entspricht 180°)
Messbereich Helligkeit 30 Lux ... 30 000 Lux
Auflösung (Helligkeit) 1 Lux bei 30 ... 999 Lux
1 kLux bei 1 ... 30 kLux
Genauigkeit (Helligkeit) ±15% des Messwerts bei 30 Lux ... 30 000 Lux
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre).
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
Wand
oder
Mast
Horizontale
Nord
Süd
Wetterstation P03/3-RS485-CET • Stand: 24.10.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Wetterstation P03/3-RS485-CET
Abb. 1
Die Wetterstation muss unterhalb,
seitlich, und frontal mindestens 60 cm
Abstand zu anderen Elementen (Bau-
körper, Konstruktionsteile usw.) ha-
ben.
60 cm
Abb. 2
Die Wetterstation muss an einer senk-
rechten Wand (bzw. einem Mast) an-
gebracht werden.
Abb. 3
Die Wetterstation muss in der Quer-
richtung horizontal (waagerecht)
montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
muss die Wetterstation nach Süden
ausgerichtet werden.
Bei Installation auf der Südhalbkugel
muss die Wetterstation nach Norden
ausgerichtet werden.
2.3. Montage des Sensors
2.3.1. Montage des Halters
Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit
Klebestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter
senkrecht an Wand oder Mast.
Abb. 5
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 6
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 7
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die flexi-
ble Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
lenke in die optimale Position drehen.
(Abbildung des Sensormodells beispiel-
haft)
Abb. 8
Beispiel für den Einsatz eines Auslegers:
Durch den Gelenk-Ausleger ragt der Sen-
sor unter dem Dachvorsprung hervor.
(Abbildung des Sensormodells beispiel-
haft)
Abb. 9
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen.
(Abbildung des Sensormodells beispiel-
haft)
2.3.2. Ansicht der Rückwand und Bohrplan
Abb. 10 a+b
Bohrplan.
Bemaßung Gehäuse-
rückseite mit Halter,
Maße in mm. Tech-
nisch bedingte Abwei-
chungen möglich.
Langloch 7,5 x 5 mm
