Funktionen Wind Instrument; Auswahl Graphische Anzeige - Nexus NX Sea Data Bedienungsanleitung

NX INSTRUMENTE Deutsch
5

Funktionen WIND Instrument

Folgende Anzeigen für die Top-Funktion können gewählt werden:
[AWA] (Apparent Wind Angle) = scheinbarer Windeinfallswinkel -
[TWA] (True Wind Angle) = wahrer Windeinfallswinkel
-TWA kann nur angezeigt werden, wenn ein Log-Geber im System
angeschlossen ist.
5.1

Auswahl graphische Anzeige

Drücken Sie SET und PAGElänger als 2 Sekunden.
Drücken Sie PAGEzur Auswahl der graphischen Anzeige.
Drücken Sie SET zur Bestätigung.

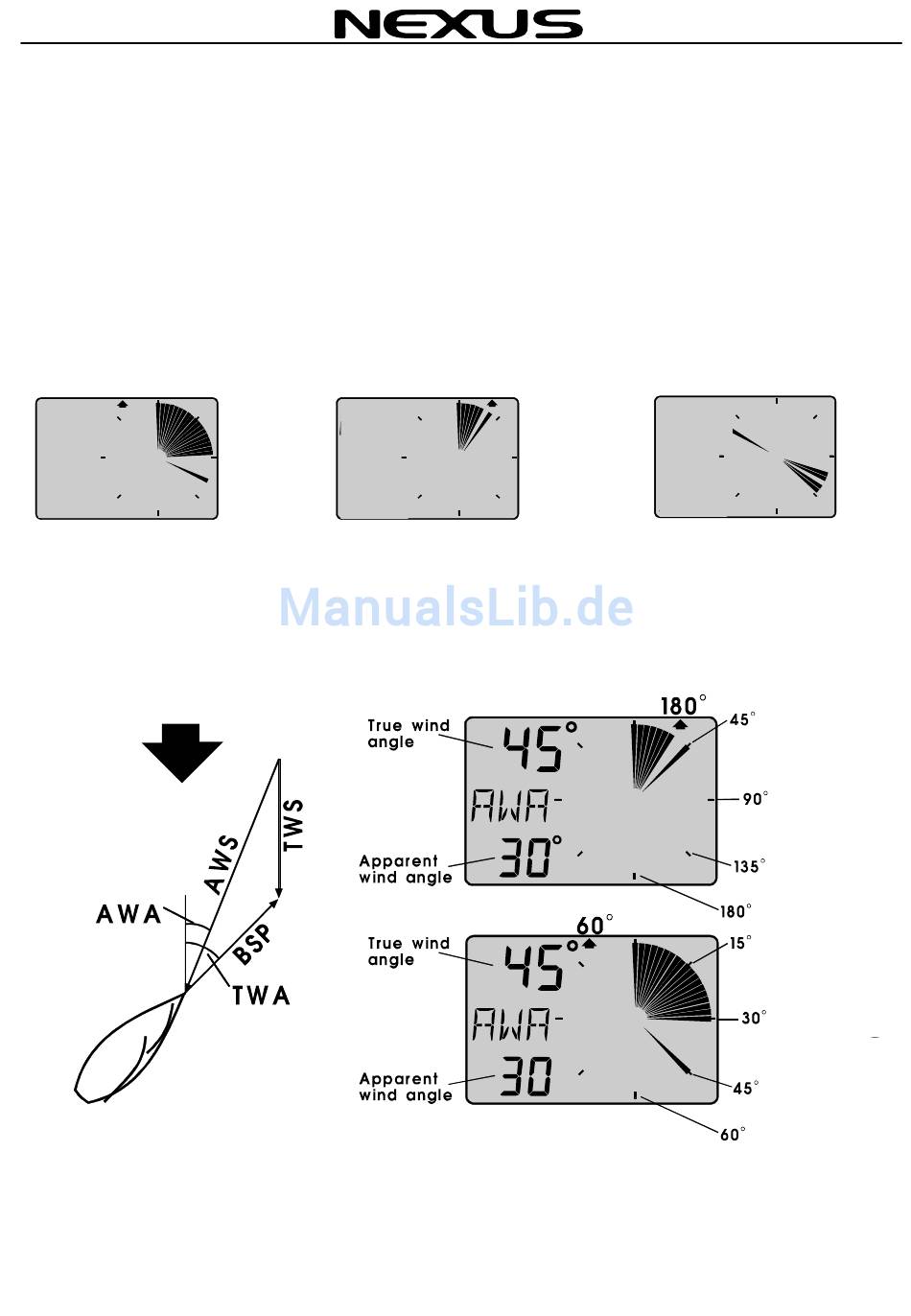

60° Darstellung 180° Darstellung 360° Darstellung
360° Darstellung Nur wenn im System Kompass- oder GPS Informationen zur
Verfügung stehen, kann die wahre (geographische) Windrichtung angezeigt werden.
Bei der 180° Darstellung symbolisiert jeder Sektor einen Winkel von 5° .
WIND
11
