Montage- und Gebrauchsanweisung
Abb. 8: Master / Slave Konfiguration
Aktivierung der opt. Folienfühler für die Slave-Leistungsteile
Werden mehrere Leistungsteile miteinander verbunden, besteht die Möglichkeit
weitere Folienfühler auszuwerten.
Für jedes angeschlossene Leistungsteil kann ein zusätzlicher Folienfühler an-
geschlossen werden.
Voraussetzung ist der Betrieb im Folien-System (siehe 5.2).
?
OPT3
JP3 JP2 JP1

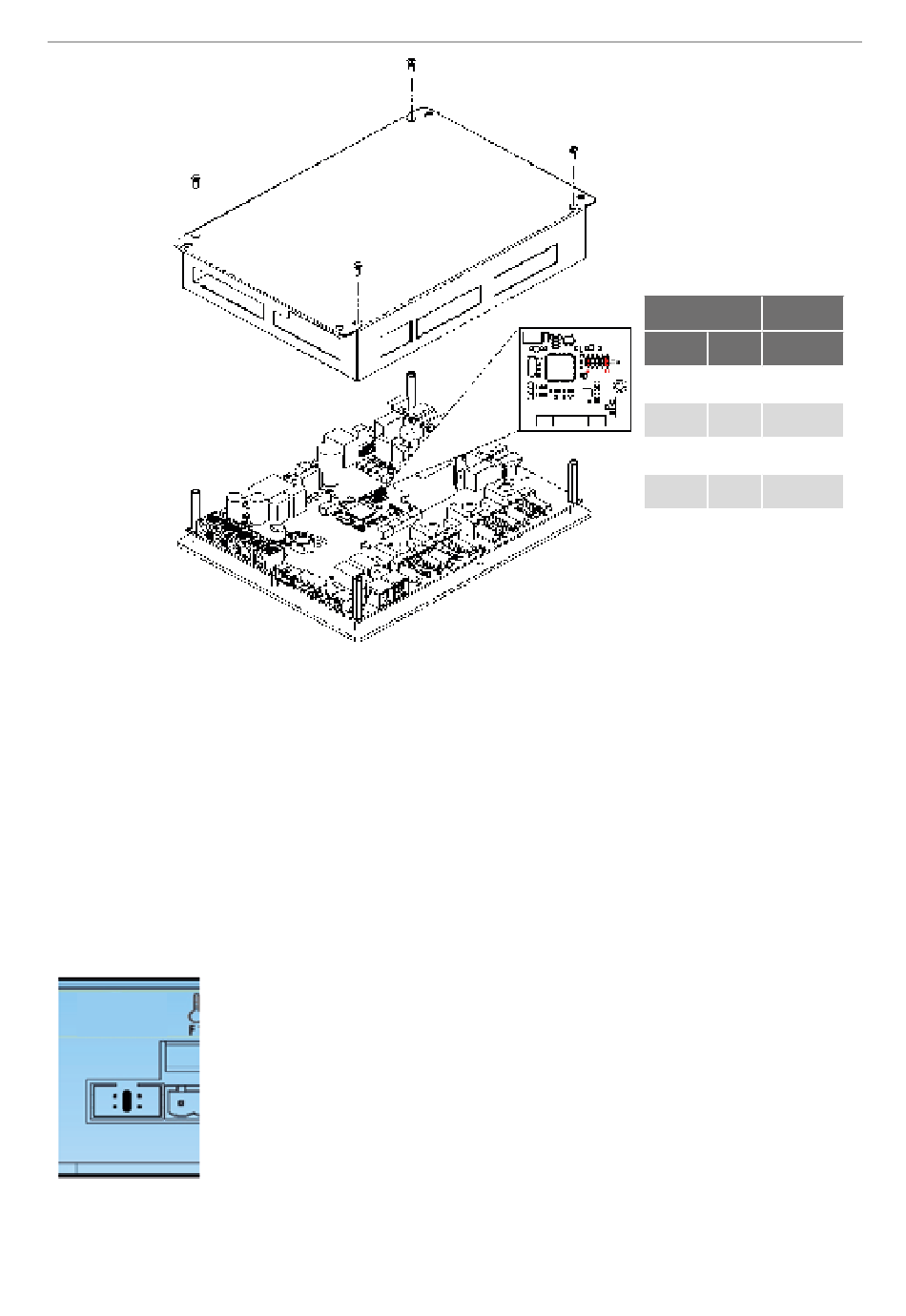

Abb. 9: Aktivierung der opt. Folienfühler
Zur Aktivierung des Folienfühlers wird am SLAVE Leistungs-
teil der Jumper JP2 in die Wannenstiftleiste „OPT3" gesteckt
(siehe Abb. 9)
S. 16/26
X6
A
B
Slave
-
-
1
-
x
2
x
-
3
x
x
4
x = Jumper gesteckt
