Montage- und Gebrauchsanweisung

5.4. Konfiguration Master / Slave

Um die max. Anschlussleistung (3 kW) zu erhöhen, gibt es die Möglichkeit, zwei
oder mehrere Leistungsteile mit einem Bedienteil zu steuern. Dazu muss jedes
weitere angeschlossene Leistungsteil als Slave konfiguriert werden.
HINWEIS!
Im Auslieferungszustand ist die Infrarotsteuerung wave.com4 Infra als
Master konfiguriert.
Um ein Leistungsteil im Slave-Betrieb zu verwenden, muss es wie folgt umkon-
figuriert werden:
?
OPT3
JP3 JP2 JP1

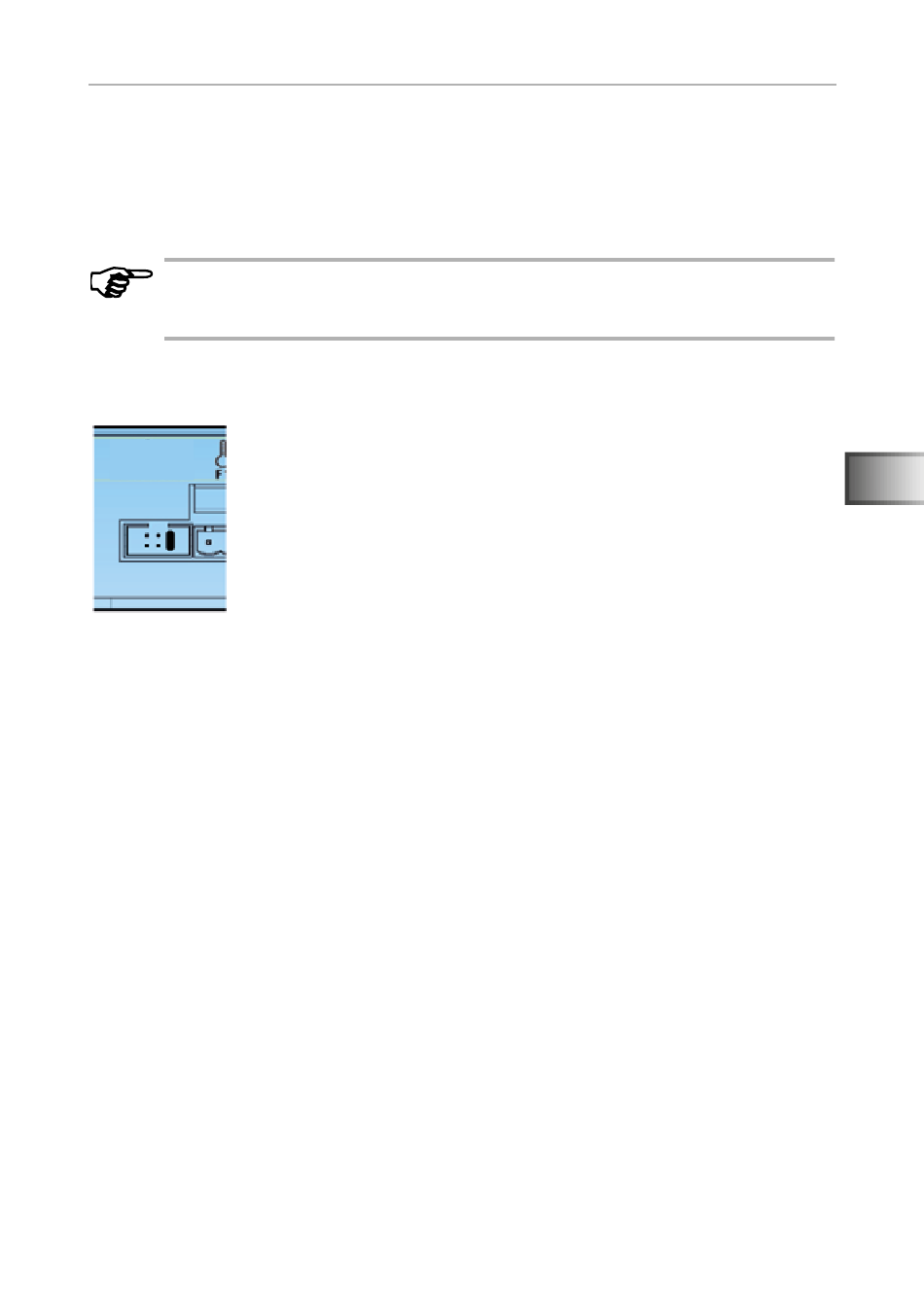

Abb. 7: Jumper JP1
Master/Slave Konfiguration von drei bis fünf Wave.com4 Infra Leistungsteilen
Werden mehr als zwei Leistungsteile miteinander verbunden so muss jedem
Slave Leistungsteil eine eigene Slave Adresse zugewiesen werden.
1. Die vier Kreuzschlitzschrauben laut Abb. 8 lösen und den Gehäusedeckel
der wave.com4 Infra abnehmen.
2. Adressierung der Slave-Leistungsteile laut Tabelle in Abb. 8.
3. Gehäusedeckel aufsetzen und mit den Kreuzschlitzschrauben wieder
befestigen.
Jumper JP1 wie in Abb. 7 gezeigt in die Wannenstiftleiste
„OPT3" stecken.
