La base poggia su una sede che consente di collocarla su un tavolo o una scrivania (sono possibili due
inclinazioni) oppure di appenderla a una parete.
4
+
Far passare i due cavi (alimentazione della rete e telefono) nel foro quadrato (1) della sede.
+
Collegare il cavo di alimentazione della rete nella presa (2) e il cavo telefonico nella presa (3),
sul lato posteriore della base:
+

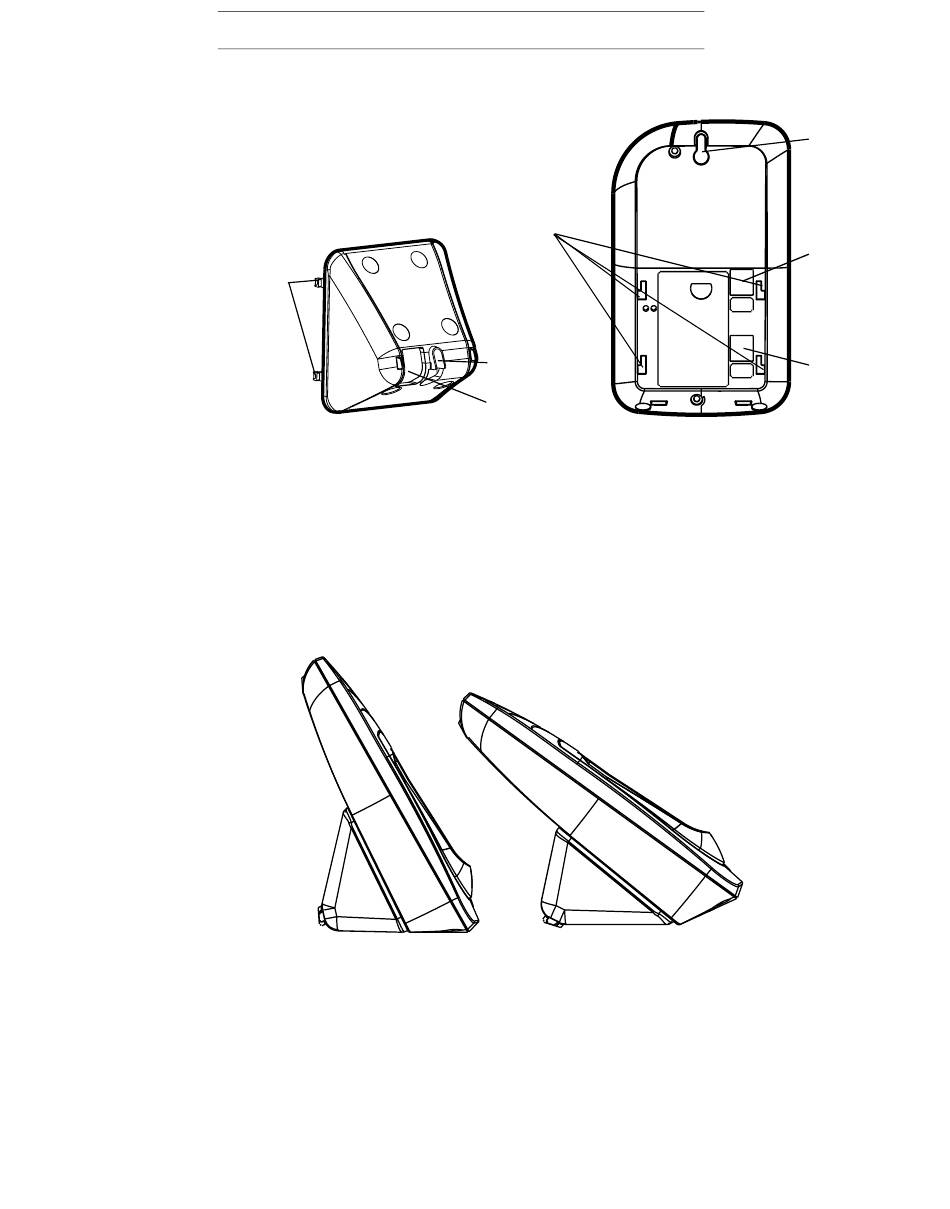

Collocare i quattro ganci (4) della sede nei quattro fori (5) della base (v. disegno successivo) e
far scivolare la sede verso l'alto sino a udire uno scatto.
Nota: la sede può essere posizionata in due posizioni diverse dietro la base, in base all'inclinazione
prescelta, come descritto di seguito (viste laterali).
+
Tirando i fili collegare la base alla rete telefonica mediante il cavo telefonico e quindi allacciarla
mediante il cavo di alimentazione della rete.
2//2&$5( /$ %$6(
&
La sede
oppure
Posizione più verticale
- 2 -
5
7
1
La base
Posizione più inclinata
6
2
3
