- Seite 1 PM12-EC PM12-EL Mainboard User’s Manual Carte Mère Manuel Pour Utilisateur System-Platine Benutzerhandbuch Manual del Usuario de Placas Base 935-PM1201-000 62500231...
-
Seite 2: Trademarks
Copyright This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders. This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any... - Seite 3 Battery: • Danger of explosion if battery incorrectly replaced. • Replace only with the same or equivalent type recommend by the manufacturer. • Dispose of used batteries according to the batter y manufacturer’s instructions. Joystick or MIDI port: • Do not use any joystick or MIDI device that requires more than 10A current at 5V DC.
-
Seite 4: Mainboard
To view the user’s manual, insert the CD into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear. Click “User’s Manual”. Mainboard This user’s manual is for the PM12-EC and PM12-EL mainboards. The only difference between these boards is the PM12-EL mainboard supports onboard LAN. - Seite 5 Quick Setup Guide Table of Contents Chapter 1 Quick Setup Guide..........Chapter 2 English..............Chapter 3 Français..............Chapter 4 Deutsch ................. Chapter 5 Español .................
-
Seite 6: Chapter 1 - Quick Setup Guide
Quick Setup Guide Chapter 1 - Quick Setup Guide Table of Contents 1.1 Mainboard Layout......................1.2 Jumpers............................. 1.3 Ports and Connectors....................1.4 Award BIOS Setup Utility..................Note: The user’s manual in the provided CD contains detailed information about the mainboard. If, in some cases, some information doesn’t match those shown in this manual, this manual should always be regarded as the most updated version. -
Seite 7: Mainboard Layout

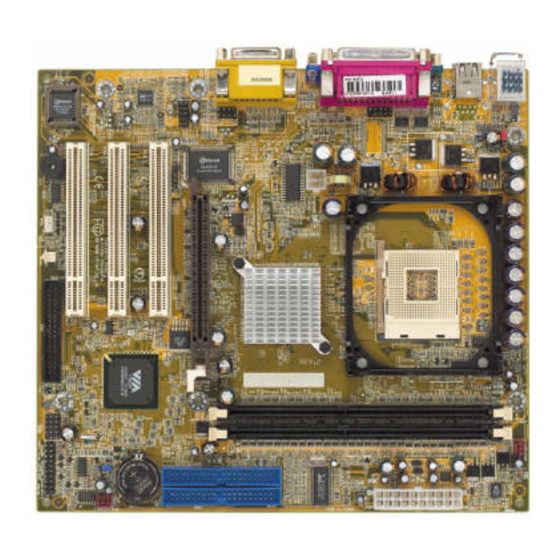

Quick Setup Guide 1.1 Mainboard Layout PM12-EC CPU fan (J15) PS/2 power select ATX power (JP2) (J17) COM 1 (J3) Parallel (J9) COM 2 (J4) IDE 2 (J2) +12V power IDE 1 (ATXP1) (VGA1) (J1) Line P4M266 CD-in (J19) Line... - Seite 8 Quick Setup Guide PM12-EL (Supports onboard LAN) CPU fan (J15) PS/2 power select ATX power (JP2) (J17) COM 1 (J3) Parallel (J9) COM 2 (J4) IDE 2 (J2) +12V power IDE 1 (ATXP1) (VGA1) (J1) Line P4M266 CD-in (J19) Line AUX-in (J18) DIMM Standby Power LED...
- Seite 9 Quick Setup Guide Warning: Electrostatic discharge (ESD) can damage your mainboard, processor, disk drives, add-in boards, and other components. Perform the upgrade instruction procedures described at an ESD workstation only. If such a station is not available, you can provide some ESD protection by wearing an antistatic wrist strap and attaching it to a metal part of the system chassis.
-
Seite 10: Jumpers
Quick Setup Guide 1.2 Jumpers 1.2.1 Clear CMOS Date - JP1 1-2 On: Normal (default) 2-3 On: Clear CMOS Data Clear CMOS (JP1) 1.2.2 Jumper Settings for Selecting the PS/2 Power PS/2 power select (JP2) 1-2 On: VCC power 2-3 On: 5V_DUL power (default) Note:... -
Seite 11: Ports And Connectors
PS/2 Parallel GAME/MIDI Mouse PS/2 USB 2/1 COM 1 Line- Line- Mic- The Rear Panel I/O Ports on PM12-EL PS/2 Parallel GAME/MIDI Mouse USB 2 PS/2 USB 1 COM 1 Line- Line- Mic- The Rear Panel I/O Ports on PM12-EC... - Seite 12 Quick Setup Guide 1.3.2 PS/2 Mouse and PS/2 Keyboard Ports PS/2 Mouse PS/2 Keyboard Make sure to turn off your computer prior to connecting or disconnecting a mouse or keyboard. Failure to do so may damage the mainboard. 1.3.3 RJ45 Fast-Ethernet Port (PM12-EL only) RJ45 LAN...
- Seite 13 Quick Setup Guide 1.3.4 Universal Serial Bus Ports USB 2 USB 1 USB 3 and USB 4 (J13) Additional USB Ports (USB 3 and USB 4) Function Function Function Ground UP5- UP6- Ground UP5+ UP6+ UP5+ Ground Ground UP5- N. C. The Wake-On-USB Keyboard/Mouse function, when enabled, allows a USB keyboard/Mouse to wake up a system that is in the S3 (STR - Suspend To RAM) state.
-
Seite 14: Serial Port
Quick Setup Guide 1.3.5 Serial Port COM 1 Serial Port COM 2 (J4) 1.3.6 Parallel Port Parallel Port... - Seite 15 Quick Setup Guide 1.3.7 VGA Port VGA1 VGA Port 1.3.8 Game/MIDI Port Game/MIDI Port CN301 Line-out Line-in Mic-in Front Audio (J21) Mic+ Ground Mic Power Front audio (J21) AuD_Vcc (Avcc) AuD_R_Out AuD_R_Return (GND) N. C. AuD_L_Out 1 0 AuD_L_Return (GND)
- Seite 16 Quick Setup Guide 1.4 I/O Connectors 1.4.1 Internal Audio Connectors AUX-in / CD-in Left audio channel Ground Ground Right audio channel CD-in (J19) AUX-in (J18) 1.4.2 Floppy and IDE Disk Drive Connectors IDE 1 IDE 2 (J1) (J2) FDD (J6) If you encountered problems while using an ATAPI CD-ROM drive that is set in Master mode, please set the CD-ROM drive to Slave mode.
- Seite 17 Quick Setup Guide 1.4.3 IrDA Connector 1 VCC 2 N. C. 3 IRRX 4 Ground 5 IRTX The sequence of the pin functions on some IrDA cable may be reversed 1 2 3 4 5 from the pin function defined IrDA (J8) mainboard.
- Seite 18 Quick Setup Guide 1.3.12 Wake-On-LAN Connector 1 +5VSB 2 Ground 3 WOL The 5VSB power source of your power supply must support ≥720mA. 3 2 1 Wake-On-LAN (J5) 1.3.13 Wake-On-Ring Connector 1 Ground 2 RI# If you are using a modem add-in card, the 5VSB power source of your power...
- Seite 19 Quick Setup Guide 2.6.9 LEDs DIMM Standby Power LED PCI Standby Power LED Important: Lighted LEDs serve as a reminder that you must power-off the system then turn off the power supply’s switch or unplug the power cord prior to installing any memory modules or add-in cards.
-
Seite 20: Power Connectors
Quick Setup Guide 1.3.14 Power Connectors +12V power ATX power (ATXP1) (J17) +12V Power ATX Main Power ATX Main Power Connector +12V Power Connector 1 Ground 3.3V 1 1 3.3V 2 Ground 1 2 -12V 3.3V 3 +12V 1 3 Ground Ground 4 +12V 1 4 PS-ON... - Seite 21 Quick Setup Guide 1.3.16 Front Panel Connectors HD-LED SPEAKER RESET Front panel G-LED PWR-LED connectors (J10) G-SW ATX-SW Pin Assignment HD-LED HDD LED Power (Primary/Secondary IDE LED) G-LED Green LED Power (Green LED) Ground ATX-SW PWRBT+ (ATX power switch) PWRBT- G-SW Ground (Green switch)
-
Seite 22: Award Bios Setup Utility
Quick Setup Guide 1.4 Award BIOS Setup Utility 1.4.1 Main Menu Phoenix - AwardBIOS CMOS Setup Utility Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Advanced Chipset Features Set Supervisor Password Integrated Peripherals Set User Password Power Management Setup Save &... -
Seite 23: Advanced Bios Features
Quick Setup Guide 1.4.3 Advanced BIOS Features Phoenix - AwardBIOS CMOS Setup Utility Advanced BIOS Features Item Help Virus Warning Disabled CPU L1 & L2 Cache Enabled Menu Level CPU L2 Cache ECC Checking Enabled Quick Power On Self Test Enabled Allows you to choose First Boot Device... -
Seite 24: Integrated Peripherals
Quick Setup Guide 1.4.5 Integrated Peripherals Phoenix - AwardBIOS CMOS Setup Utility Integrated Peripherals Item Help Press Enter VIA OnChip IDE Device VIA OnChip PCI Device Press Enter Menu Level Press Enter Super IO Device PCI Slot Init Display First OnChip USB Controller All Enabled Disabled... -
Seite 25: Pnp/Pci Configurations
Quick Setup Guide 1.4.7 PnP/PCI Configurations Phoenix - AwardBIOS CMOS Setup Utility PnP/PCI Configurations Item Help PNP OS Installed Reset Configuration Data Disabled Menu Level Resources Controlled By Auto(ESCD) Default is Disabled. IRQ Resources Press Enter Select Enabled to reset Extended System PCI/VGA Palette Snoop Disabled Configuration Data... -
Seite 26: Chapter 2 - English
English Chapter 2 - English Table of Contents 2.1 Features and Specifications..................2.2 Using the Suspend to RAM Function............2.3 Supported Software..................... 2.4 Troubleshooting......................... Package Checklist The mainboard package contains the following items: The mainboard A user’s manual One card-edge bracket mounted with a serial port One IDE cable for ATA/33, ATA/66, ATA/100 or ATA/133 IDE drives One 34-pin floppy disk drive cable... -
Seite 27: Features And Specifications
English 2.1 Features and Specifications 2.1.1 Features Chipset • VIA P4M266/VT8235CD ® Processor ® The mainboard is equipped with Socket 478 for installing a Pentium 4 processor. ® ® • Intel Pentium 4 processor (478-pin) • Supports up to 2.4GHz CPU speed •... - Seite 28 English Expansion Slots The mainboard is equipped with 1 universal AGP slot and 3 dedicated PCI slots. AGP is an interface designed to support high performance 3D graphics cards. It utilizes a dedicated pipeline to access system memory for texturing, z-buffering and alpha blending. The universal AGP slot supports AGP 2x with up to 533MB/sec.
- Seite 29 English Optimized Shared Memory Architecture (SMA) 8/16/32MB frame buffer using system memory Single cycle 128-bit 3D architecture 8M triangles/second setup engine 140M pixels/second tri-linear fill rate Next generation 128-bit 2D graphics engine High quality DVD video playback 2D/3D resolutions up to 1920x1440 •...
- Seite 30 English PCI Bus Master IDE Controller • Two PCI IDE interfaces support up to four IDE devices • Supports ATA/33, ATA/66, ATA/100 and ATA/133 hard drives • UDMA Modes 3, 4, 5 and 6 Enhanced IDE (data transfer rate up to 133MB/sec.) •...
- Seite 31 English 2.1.2 Intelligence Dual Function Power Button Depending on the setting in the “Soft-Off By PWRBTN” field of the Power Management Setup, this switch will allow the system to enter the Soft-Off or Suspend mode. Wake-On-Ring This feature allows the system that is in the Suspend mode or Soft Power Off mode to wake-up/power-on to respond to calls coming through an internal or external modem.
- Seite 32 English Wake-On-USB Keyboard/Mouse The Wake-On-USB Keyboard/Mouse function allows you to use a USB keyboard/Mouse to wake up a system that is in the S3 (STR - Suspend To RAM) state. Important: • If you are using the Wake-On-USB Keyboard/Mouse function for 2 USB ports, the 5VSB power source of your power supply must support ≥...
- Seite 33 English AC Power Failure Recovery When power returns after an AC power failure, you may choose to either power-on the system manually, let the system power-on automatically or return to the state where you left off before power failure occurs. Virus Protection Most viruses today destroy data stored in hard drives.
-
Seite 34: Using The Suspend To Ram Function
English 2.2 Using the Suspend to RAM Function ® ® ® ® ® If you are using the Windows 98 operating system, please follow the steps below. Select “Power Management Setup” in the main menu screen and press <Enter>. In the “ACPI Function” field, select “Enabled”. In the “ACPI Suspend Type”... - Seite 35 English 11. Click the Advanced tab. In the “When I press the power button on my computer” field, select “Standby”. 12. After completing the steps above and you want to power-off the computer, you do not need to go through the process of closing files, applications and operating system.
-
Seite 36: Supported Software
English 2.3 Supported Software 2.3.1 VIA Service Pack The CD in the mainboard package also comes with the VIA Service Pack. The service pack includes the following drivers. • VIA ATAPI Vendor Support Driver • AGP VxD Driver • IRQ Routing Miniport Driver •... - Seite 37 English 3. The “Welcome” screen will appear. Click “Next”. Please read the “VIA Service Pack readme” carefully before proceeding to step 4. 4. Follow the prompts on the screen to complete the installation. 5. Reboot the system for the drivers to take effect. 2.3.2 S3 ProSavage VGA Drivers To install the VGA driver, please follow the steps below.
- Seite 38 English The LAN driver for Windows NT 4.0 does not support “Autorun”. Once the system has detected the fast ethernet controller, it will prompt you to install the driver for Windows NT 4.0. The driver is in the “LAN” root directory of the CD. Please refer to README for the exact location of the drivers.
-
Seite 39: Installation Notes
2. All steps or procedures to install software drivers are subject to change without notice as the softwares are occassionally updated. Please go to DFI's web site at "http://www.dfi.com/support1/ download2.asp" for the latest version of the drivers or software applications. -
Seite 40: Troubleshooting
English 2.4 Troubleshooting This section of the manual is designed to help you with problems that you may encounter with your personal computer. To efficiently troubleshoot your system, treat each problem individually. This is to ensure an accurate diagnosis of the problem in case a problem has multiple causes. -
Seite 41: Power Supply
English 3. Make sure your video card’s output frequencies are supported by this monitor. The screen seems to be constantly wavering. 1. If the monitor is close to another monitor, the adjacent monitor may need to be turned off. Fluorescent lights adjacent to the monitor may also cause screen wavering. - Seite 42 English Excessively long formatting period. 1. If your hard drive takes an excessively long period of time to format, it is likely a cable connection problem. However, if your hard drive has a large capacity, it will take a longer time to format.
- Seite 43 English Keyboard Nothing happens when a key on the keyboard was pressed. 1. Make sure the keyboard is properly connected. 2. Make sure there are no objects resting on the keyboard and that no keys are pressed during the booting process. Mainboard 1.
- Seite 44 Français Chapter 3 - Français Table des Matières 3.1 Caractéristiques et Spécifications..............3.2 Utilisation de la Fonction de Suspension sur RAM......3.3 Logiciels Supportés......................3.4 Dépannage..........................Liste de Vérification de l’Emballage L’emballage de la carte système contient les éléments suivants: ! La carte système ! Un manuel utilisateur ! Un carte montée par attache sur le côté...
-
Seite 45: Caractéristiques Et Spécifications
Français 3.1 Caractéristiques et Spécifications 3.1.1 Caractéristiques Chipset • VIA P4M266/VT8235CD ® Processeur La carte est pourvue d’un Socket 478 permettant d’exploiter un processeur Pentium ® • Processeur Intel ® Pentium ® 4 (478 broches) • CPU pouvant aller jusqu’à 2.4 GHz •... - Seite 46 Français Logements d’Extension La carte système est équipée d’un slot AGP universel et 3 logements PCI dédiés. AGP est une interface conçue pour supporter des cartes graphiques 3D de haute performance. Elle utilise un pipeline dédié pour accéder à la mémoire système pour le texturage, le z-buffering et le mélange alpha.
- Seite 47 Français - Architecture de mémoire partagée (SMA) optimisé - 8/16/32 Mo de Frame Buffer utilisant la mémoire du système - Architecture 3D de 128 bits à un seul cycle - Moteur d’installation 8M triangles/secondes - Taux de remplissage tri-linéaire 140M pixels/secondes - Moteur 2D 128 bits de génération future - Lecture de vidéo DVD de haute qualité.
- Seite 48 Français Contrôleur IDE de BUS Maître PCI • Deux interfaces PCI IDE supportant jusqu’à quatre matériels IDE • Supporte des disques durs ATA/33, ATA/66, ATA/100 et ATA/ • IDE Améliorés Mode 3, 4, 5 et 6 UDMA (vitesse de transfert de données allant jusqu’à...
- Seite 49 Français 3.1.2 Intelligence Bouton d’Alimentation à Fonction Double En fonction du paramétrage dans le champ “Soft-Off By PWRBTN” du Programme d’Installation de la Power Management Setup, ce commutateur permettra à votre système d’entrer en mode Soft-Off ou Suspension. Wake-On-Ring Cette caractéristique permet au système qui se trouve en mode Suspension ou en mode Arrêt Alimentation par Logiciel de se réveiller/s’allumer pour répondre à...
- Seite 50 Français Clavier/Souris USB “Wake-On” (Wake-On-USB Keyboard/Mouse) La fonction Clavier/Souris USB “Wake-On” vous permet d’utiliser un clavier/Souris USB pour éveiller un système se trouvant en état S3 (STR-Suspension Sur RAM). Important: • Si vous utilisez les fonctions Clavier/Souris USB “Wake-On” (Wake-On-USB Keyboard/Mouse) pour 2 ports USB, la source d’alimentation 5VSB de votre bloc d’alimentation doit supporter ³1.5A.
- Seite 51 Français Aléatoire) lorsque qu’il s’éteint. La session d’utilisation reprendra exactement où vous l’avez laissée la prochaine fois que vous allumerez le système. Important: La source d’alimentation 5VSB de votre boîtier d’alimentation doit supporter ≥ 1A. Récupération après Défaillance d’Alimentation CA Quand l’alimentation revient après une défaillance d’alimentation CA, vous pouvez choisir d’allumer le système manuellement, de laisser le système s’allumer automatiquement ou de retourner à...
-
Seite 52: Utilisation De La Fonction De Suspension Sur Ram
Français 3.2 Utilisation de la Fonction de Suspension sur ® Si vous utilisez le système d’opération Windows 98, veuillez suivre les étapes suivantes. Sélectionnez “Power Management Setup” dans l’écran de programme principal et appuyez sur <Enter>. Dans le champ “ACPI Function”, sélectionnez “Enabled”. Dans le champ “ACPI Suspend Type”, sélectionnez “S3(STR)”. - Seite 53 Français 11. Cliquez sur l’onglet Avancé. Dans le champ “Quand j’appuie sur le bouton d’alimentation de mon ordinateur”, sélectionnez “Mise en Veille”. 12. Après avoir réalisé les étapes ci-dessus et si vous voulez éteindre l’ordinateur, vous n’avez pas besoin de passer par le processus de fermeture des fichiers, des applications et du système d’exploitation.
-
Seite 54: Logiciels Supportés
Français 3.3 Logiciels Supportés 3.3.1 VIA Service Pack Le CD contenu dans l’emballage de la carte système est aussi accompagné du VIA Service Pack. Le Service Pack comprend les pilotes suivants: • VIA ATAPI Vendor Support Driver • AGP VxD Driver •... - Seite 55 Français Utility CD) apparaîtra. 2. Cliquez sur “VIA Service Pack”. 3. L’écran de “Welcome” apparaîtra. Cliquez sur “Next”. Veuillez lire soigneusement le fichier “VIA Service Pack readme” avant de passer à l’étape 4. 4. Suivez les invites d’écran pour réaliser l’installation. 5.
- Seite 56 Français 3.3.4 Les Pilotes VIA LAN (PM12-EL seulement) Installer le pilote VIA. Ce pilote supporte uniquement les systèmes Windows 98, Windows 98 SE, Windows ME, Windows 2000 et Windows XP supporte “Autorun”. Pour installer le programme, veuillez suivre les étapes suivantes. 1.
- Seite 57 CD Main Board Utility n’apparaîtra pas), veuillez aller directement au répertoire racine du CD et double cliquez sur “Setup”. 2. Veuillez vous rendre sur le site web de DFI à "http:// www.dfi.com/support1/download2.asp" pour trouver la dernière version des pilotes ou logiciel d’applications.
-
Seite 58: Dépannage
Français 3.4 Dépannage Ce chapitre du manuel est destiné à vous aider résoudre les problèmes éventuels que vous pourriez rencontrer avec votre ordinateur. Pour dépanner efficacement votre système, traitez chaque problème individuellement. Ceci permettra de faire un diagnostique exact du problème dans le cas ou celui-ci aurait des causes multiples. Certains des points les plus courants, à... - Seite 59 Français 3. Vérifiez que le câble d’entrée vidéo est correctement connecté au moniteur et à l’adaptateur d’affichage du système. 4. Ajustez la luminosité de l’affichage en tournant le bouton de contrôle de luminosité du moniteur. L’image bouge constamment. 1. Le moniteur a perdu sa synchronisation verticale. Ajustez la synchronisation verticale du moniteur.
-
Seite 60: Disque Dur
Français 2. La disquette est peut-être protégée en écriture. Utilisez une disquette qui n’est pas protégée en écriture. 3. Vous êtes peut-être en train d’écrire sur le mauvais lecteur. Vérifiez le chemin d’accès pour vous assurer que vous écrivez bien sur le lecteur visé. 4. -
Seite 61: Port Série
Français Port Série Le périphérique série (modem, imprimante) n’émet aucun caractère ou émet des caractères incohérents. 1. Assurez vous que le périphérique série est allumé et qu’il est en ligne. 2. Vérifiez que le périphérique est branché sur le port série correct au dos de l’ordinateur. - Seite 62 Deutsch Chapter 4 - Deutsch Inhaltsverzeichnis 4.1 Leistungsmerkmale und Technische Daten..........4.2 Anwendung der Funktion “Suspendieren auf RAM”...... 4.3 Unterstützte Software....................4.4 Fehlersuche..........................Verpackungsliste In der Verpackung der Systemplatine sind folgende Artikel enthalten: ! Eine Systemplatine ! Ein Benutzerhandbuch ! Eine Kartenseite montiert mit einem Seriellen Port und einem Game/MIDI Port.
-
Seite 63: Leistungsmerkmale Und Technische Daten
Deutsch 4.1 Leistungsmerkmale und Technische Daten 4.1.1 Leistungsmerkmale Chipset • VIA P4M266/VT8235CD ® Prozessor ® Das Systemboard ist mit Socket 478 zur Installation eines Pentium 4-Prozessors ausgerüstet. ® ® • Intel Pentium 4 Prozessor (478-polige) • Taktfrequenz bis 2.4GHz. • 400MHz Systemdatenbus Systemspeicher •... - Seite 64 Deutsch Erweiterungssteckfasssungen Die Systemplatine ist mit einer universellen AGP-Steckfassung ausgerüstet und 3 dedizierten PCI-Steckfassungen. AGP ist eine Schnittstelle, die zum Unterstützen der Hochleistungs- 3D-Grafikkarten bestimmt ist und die für den Zugriff zum Speicher für die Textur, das Z-Puffern und Alpha-Mischen eine dedizierte Leitung verwendet.
- Seite 65 Deutsch - 8/16/32MB Pufferbelegung des Systemspeichers - 128-bit 3D Einzeltakt Architektur - 8M triangle/second Setup Maschine - 140M Pixels/second tri-linearer Zeilenaufbau - 128-bit 2D Graphik Maschine der nächsten Generation - Hochqualitäts DVD Video Wiedergabe - 2D/3D Auflösung bis zu 1920x1440 •...
- Seite 66 Deutsch PCI-Bus-Master-IDE-Controller • Unterstützung von bis zu vier IDE-Geräten durch zwei PCI-IDE- Schnittstellen. • Unterstützung der Festplatten ATA/33, ATA/66, ATA/100 und ATA/133 • Erweitertes IDE des PIO-Modus 3, 4, 5 und 6 (Datenüber- tragungsgeschwindigkeit von bis zu 133MB/Sek.). • Verminderte CPU-Benutzung während Diskettenübertragung dank dem Bus-Master.
-
Seite 67: Intelligente Ausstattungsteile
Deutsch 4.1.2 Intelligente Ausstattungsteile Netzschalter mit doppelter Funktion Je nach der Einstellung im Feld “Soft-Off By PWRBTN” im Power Management Setup kann das System durch diesen Schalter ausgeschaltet oder in den Suspendier-Modus geschaltet werden. Aufwachen bei Klingeln (Wake-On-Ring) Mit diesem Merkmal kann das System, welches in den Suspend- oder Soft-Power-Off-Modus geschaltet ist, aufgeweckt/eingeschaltet werden, um eingehende Anrufe zu beantworten, die über ein internes oder externes Modem geleitet werden. - Seite 68 Deutsch Wake-On-USB Tastatur/Maus (Wake-On-USB Keyboard/Mouse) Mit der Wecken bei USB-Tastatur/Maus-Funktion können Sie ein System mit einem USB-Tastatur/Maus-Gerät aus dem S3-(STR- Suspend-To-RAM)-Status aufwecken. Wichtig: • Falls Sie die Wecken bei USB-Tastatu/Mausr-Funktion für 2 USB-Anschlüsse, unterstützt die 5VSB-Stromquelle Ihres Netzgerätes eine Leistung von ≥ 1.5A. •...
- Seite 69 Deutsch Wichtig: Die 5VSB-Stromquelle Ihres Netzgerätes muß eine Leistung von ≥ 1A unterstützen. Wiederherstellung der Wechselstromversorgung nach einem Ausfall Bei der Wiederherstellung der Stromversorgung nach einem Ausfall kann das System entweder manuell oder automatisch eingeschaltet werden, oder Sie können den Betrieb des Systems an der Stelle fortsetzen, wo der Betrieb durch den Stromausfall unterbrochen wurde.
-
Seite 70: Anwendung Der Funktion "Suspendieren Auf Ram
Deutsch 4.2 Anwendung der Funktion “Suspendieren auf RAM” ® Wenn Sie das Betriebssystem von Windows 98 verwenden, befolgen Sie bitte die Schritte unten. “Power Management Setup” in dem Hauptbildschirm auswählen, und die <Enter> drücken. Im Feld “ACPI Function” wählen Sie “Enabled” aus. Im Feld “ACPI Suspend Type”... - Seite 71 Deutsch 11. Auf das Register “Erweitert” klicken. Im Feld “Beim Drücken der Netztaste des PCs” wählen Sie “Standby” aus. 12. Nachdem Sie die obigen Schritte ausgeführt haben und den PC ausschalten möchten, muß der Vorgang zum Schließen der Dateien, Anwendungen und des Betriebssystems nicht ausgeführt werden.
-
Seite 72: Unterstützte Software
Deutsch 4.3 Unterstützte Software 4.3.1 VIA-Servicepackung Die VIA Service Pack ist auf der mit der Systemplatine mitgelieferten CD enthalten. In dieser Servicepackung sind die folgenden Treiber enthalten. • VIA ATAPI Vendor Support Driver • AGP VxD Driver • IRQ Routing Miniport Driver •... - Seite 73 Deutsch 2. Auf “VIA Service Pack” (VIA-Service-Paket) klicken. 3. Der “Welcome”-Schirm erscheint. Auf “Next” klicken. Lesen Sie die Datei “VIA Service Pack readme” gut durch, bevor Sie zu Schritt 4 gehen. 4. Zum Abschließen des Installierungsvorgangs die Anleitung auf dem Schirm befolgen. 5.
- Seite 74 Deutsch 4.3.4 VIA LAN-Treiber (PM12-EL nur für) LAN-Treiber auf Platine wird das “Autorun” nicht unterstützt für Windows 98 SE, Windows ME, Windows 2000 und Windows Befolgen Sie bitte die Schritte unten, um das Hilfsprogramm zu installieren, 1.
-
Seite 75: Mcafee Virenabtastung-Online
CD mit Main Board Utility für die Hauptplatine erscheint nicht), gehen Sie direkt zum Stammverzeichnis der CD und doppelklicken Sie auf “Setup”. 2. Auf der DFI-Webseite "http://www.dfi.com/suppor t1/ download2.asp" finden Sie die neuste Version der Treiber oder Software-Anwendungsprogramme. -
Seite 76: Fehlersuche
Deutsch 4.4 Fehlersuche In diesem Kapitel finden Sie Hinweise zum Lösen von Problemen, die bei der Benutzung Ihres PCs auftreten können. Für eine erfolgreiche Fehlersuche in Ihrem System behandeln Sie jede Störung einzeln, um eine genaue Diagnose der Störung sicherzustellen, falls eine Störung mehrere Ursachen hat. -
Seite 77: Stromversorgung
Deutsch Das Bild scheint sich ständig zu bewegen. 1. Der Monitor hat seine vertikale Synchronisation verloren. Stellen Sie diese ein. 2. Entfernen Sie sämtliche Gegenstände, wie z.B. einen anderen Monitor oder einen Ventilator, die ein Magnetfeld um den Bildschirm erzeugen können. 3. -
Seite 78: Parallelanschluß
Deutsch Festplattenlaufwerk Ausbleiben der Funktion des Festplattenlaufwerks. 1. Stellen Sie sicher, daß der richtige Laufwerktyp für das Festplattenlaufwerk im BIOS eingegeben wurde. 2. Falls das System für zwei Festplattenlaufwerke konfiguriert wurde, stellen Sie sicher, daß das ladbare (erste) Festplattenlaufwerk als Master und das zweite Festplattenlaufwerk als Slave konfiguriert wurde. -
Seite 79: Systemplatine
Deutsch 2. Stellen Sie sicher, daß das Gerät an den richtigen seriellen Anschluß auf der Rückseite des Computers angeschlossen ist. 3. Stellen Sie sicher, daß das angeschlossene serielle Gerät funktioniert, indem Sie es an einen funktionierenden und richtig konfigurierten seriellen Anschluß anschließen. Funktioniert das serielle Gerät nicht, liegt das Problem entweder am Kabel oder am seriellen Gerät. - Seite 80 Español Chapter 5 - Español Tabla de los Contenidos 5.1 Características y Especificaciones............... 5.2 Utilizando la Función de Suspender a RAM.......... 5.3 Softwares Soportados....................5.4 Investigación de Conflictos..................Lista de Chequeo del Paquete El paquete del tablero de sistema contiene los siguientes artículos: ! El tablero de sistema ! Un manual de usuario ! Un soporte extremo de tarjeta sujetado con un puerto serial y...
-
Seite 81: Características Y Especificaciones
Español 5.1 Características y Especificaciones 5.1.1 Características Chipset • VIA P4M266/VT8235ACD ® Procesador La tarjeta madre del sistema esta equipada con un zócalo o enchufe ® 478 para instalar un procesador Pentium ® ® • Procesador Intel Pentium 4 (478-terminales) •... - Seite 82 Español Ranuras de Expansión El tablero del sistema es equipado con 1 ranura de AGP universal y 3 ranuras de PCI dedicados. AGP es un interfaz diseñado para apoyar alta ejecución de tarjetas de gráficas de 3D. Este utiliza conducto dedicado para acceder la memoria de sistema para textuarizar, z-tampón y mezcla alfa.
- Seite 83 Español - Arquitectura de Memoria Compartido Optimisado (SMA) - Memoria de uso de sistema de buffer principal de 8/16/32MB - Arquitectura 3D de 128-bit de ciclo singular - Triángulo de 8M/Motor de configuración segundo - Pixeles de 140M /Campo lleno de tri-lineal segundo - Motor gráfico de 128-bit 2D de generación próxima - Playback de video DVD de calidad alta - 2D/3D resolución hasta encima de 1920x1440...
- Seite 84 Español Controlador de IDE Maestro de Bus PCI • Dos interfaces de PCI IDE soporta hasta 4 dispositivos de IDE • Soporta las unidades duras de ATA/33, ATA/66, ATA/100 y ATA/133 • PIO Modo 3, 4, 5, y 6 Realzada IDE (tasa de transferencia de dato hasta 133MB/seg.) •...
- Seite 85 Español 5.1.2 Inteligencia Botón de Energía de Doble Función Dependiendo en la configuración en el campo de “Soft-Off By PWRBTN” de la Configuración de Power Management Setup, este interruptor permite el sistema de entrar al modo de Soft-Off o Suspender. Campaneo de Despertar (Wake-On-Ring) Esta característica permite el sistema que es en el modo de Suspender o en el modo de Soft Power Off a despierto/encendido...
- Seite 86 Español Teclado/Ratón de Wake-On-USB La función “Teclado/Ratón de Wake-On-USB” le permite a usted usar un teclado/Ratón de USB aparato para despertar un sistema que esta en el “S3 (STR-Suspend To RAM)” estado. Importante: • Si estas usando las funciones de teclado/Ratón de Wake- On-USB para 2 puertos de USB, el 5VSB potencia debe soportar una corrient (>) mas grande que ≥...
- Seite 87 Español Importante: El origen de energía de 5VSB de su fuente de alimentación debe soportar ≥ 1A. Recuperación de Fracaso de Energía AC Cuando la energía vuelve después del fracaso de energía AC, usted puede elegir a encender su sistema manualmente, dejar el sistema de encender automáticamente o volver al estado donde usted dejó...
-
Seite 88: Utilizando La Función De Suspender A Ram
Español 5.2 Utilizando la Función de Suspender a RAM ® ® ® ® ® Si usted está utilizando el sistema operativo de Windows 98, favor de seguir los pasos de abajo. Selecciona “Power Management Setup” en la pantalla del menú principal y presiona <Enter>. - Seite 89 Español 11. Cliquea el tab de Avanzado. En el campo de “Cuando presiono el botón de energía en mí computadora”, selecciona “Preparado”. 12. Después de completar los pasos de arriba y usted desea apagar la computadora, usted no necesita de ir por el proceso de encerrar los archivos, aplicaciones y sistema operativo.
-
Seite 90: Softwares Soportados
Español 5.3 Softwares Soportados 5.3.1 Paquete de Servicio VIA El CD en el paquete de tablero del sistema también viene con el VIA Service Pack. El paquete de servicio incluye los siguientes programas instaladores. • VIA ATAPI Vendor Support Driver •... - Seite 91 Español Para instalar el Pquete de Servicio de VIA, favor de seguir los pasos debajos. 1. Insertar el CD que viene con el paquete del tablero de sistema en la unidad de CD-ROM. Aparecerá la pantalla de autocorrido (Main Board Utility CD). 2.
- Seite 92 Español 5.3.4 Drivers de VIA LAN (PM12-EL sólo) Drivers de VIA USB 2.0 Soporta Windows 98 SE, Windows Windows 2000 y Windows Para instalar la utilidad, por favor siga los pasos de abajo. 1. Haga clic en “VIA LAN Drivers”. 2.
- Seite 93 CD de Main Board Utility), favor de ir directamente al directorio radical del CD y cliquea doblemente el "Setup". 2. Favor vaya al sitio de Web de DFT en "http://www.dfi.com/ support1/download2.asp" para la versión última de los drivers o aplicaciones de software.
-
Seite 94: Investigación De Conflictos
Español 5.4 Investigación de Conflictos Este capítulo del manual se diseña para ayudarlo con problemas que usted puede encontrar con su computadora personal. Para solucionar problemas su sistema eficazmente, trate cada problema individualmente. Algunas de las cosas más comunes para verificar cuando usted encuentra los problemas mientras usando su sistema se listan debajo. - Seite 95 Español El cuadro constantemente está moviendo. 1. El amonestador ha perdido su sincronización vertical. Ajuste los monitores la sincronización vertical. 2. Márchese cualquier objeto, como otro amonestador o abanica que puede estar creando un campo magnético alrededor del despliegue. 3. Asegúrese que sus frecuencias de rendimiento de tarjeta de video son soportadas por este amonestador.
- Seite 96 Español Hard Drive Hard disk fracaso. 1. Asegúrese el tipo del paseo correcto para la unidad de disco duro se ha entrado en la BIOS. 2. Si el sistema se configura con dos unidades de disco duro, asegúrese el inicializadle (primero) la unidad de disco duro se configura como Amo y la segunda unidad de disco duro se configura como la Esclava.
- Seite 97 Español 1. Asegúrese que los devices de serie impulsan ha encendido y que el dispositivo es en línea. 2. Verifique que el dispositivo se tapa en el puerto en serie correcto adelante el trasero de la computadora. 3. Verifique que el dispositivo serie adjunto trabaja atándolo a un puerto en serie que está...
