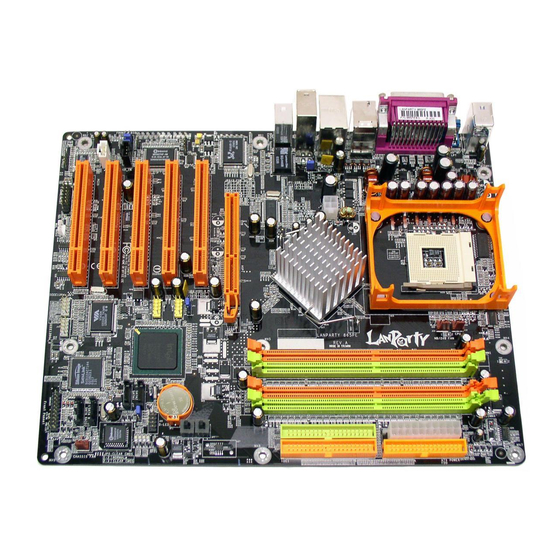

DFI LanParty 865PE Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. DFI Anleitungen
  4. Mainboards
  5. LanParty 865PE
  6. Benutzerhandbuch

DFI LanParty 865PE Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
System Board User's Manual
Carte Mère Manuel Pour Utilisateur
System-Platine Benutzerhandbuch
Manual del Usuario de Placas Base
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
Ðóêîâîäñòâî Ïîëüçîâàòåëÿ
Rev. A+
935-865PE8-000
76300330

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DFI LanParty 865PE

Inhaltszusammenfassung für DFI LanParty 865PE

  • Seite 1 Rev. A+ System Board User’s Manual Carte Mère Manuel Pour Utilisateur System-Platine Benutzerhandbuch Manual del Usuario de Placas Base Ðóêîâîäñòâî Ïîëüçîâàòåëÿ Ðóêîâîäñòâî Ïîëüçîâàòåëÿ Ðóêîâîäñòâî Ïîëüçîâàòåëÿ Ðóêîâîäñòâî Ïîëüçîâàòåëÿ Ðóêîâîäñòâî Ïîëüçîâàòåëÿ 935-865PE8-000 76300330...

  • Seite 2: Trademarks

    Copyright This publication contains information that is protected by copy- right. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders. This publication is provided for informational purposes only.
  • Seite 3 Battery: • Danger of explosion if battery incorrectly replaced. • Replace only with the same or equivalent type recommend by the manufacturer. • Dispose of used batteries according to the battery manufac- turer’s instructions. Joystick or MIDI port: • Do not use any joystick or MIDI device that requires more than 10A current at 5V DC.

  • Seite 4: Inhaltsverzeichnis

    Quick Setup Guide Table of Contents Chapter 1 Quick Setup Guide..........Chapter 2 English..............Chapter 3 Français..............Chapter 4 Deutsch................Chapter 5 Español................Chapter 6 Ðóññêèé..............The user’s manual in the provided CD contains detailed information about the system board. If, in some cases, some information doesn’t match those shown in this manual, this manual should always be regarded as the most updated version.

  • Seite 5: Chapter 1 Quick Setup Guide

    Quick Setup Guide Chapter 1 - Quick Setup Guide 1.1 System Board Layout...
  • Seite 6 Quick Setup Guide 1.2 Jumpers 1.2.1 Clear CMOS Data 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 1.2.2 PS/2 Keyboard/Mouse Power Select 2-3 On: 5VSB 1-2 On: VCC (default) If you are using the Wake-On-PS/2 Keyboard/Mouse function, the 5VSB power source of your power supply must support ≥720mA.
  • Seite 7 Quick Setup Guide 1.2.3 USB Power Power Select USB 1-4 (JP1) 2-3 On: 5VSB 1-2 On: VCC (default) USB 5-8 (JP4) 1-2 On: VCC 2-3 On: 5VSB (default) If you are using the Wake-On-USB Keyboard function for 2 USB ports, the 5VSB power source of your power supply must support ≥1.5A.
  • Seite 8 Quick Setup Guide 1.4 I/O Connectors 1.4.1 S/PDIF-in/out S/PDIF-in S/PDIF-out RCA Jacks SPDIF out SPDIF in " For optical S/PDIF cable connection. 1.4.2 IEEE 1394 1394_1 1394_2 1394_3...
  • Seite 9 Quick Setup Guide 1.4.3 USB USB 2 USB 1 USB 4 USB 3 USB 5-6 USB 7-8 1.4.4 Audio Mic-in Line-in Line-out " Center/Bass Rear out Front Center/Bass and Rear Out Jacks audio " suppor t 4 audio output signals: center channel, subwoofer, rear right channel and rear left channel.
  • Seite 10 Quick Setup Guide 1.4.5 Game " 1.4.6 Internal Audio Connectors Ground Ground Left audio Right audio channel channel CD-in Ground Ground Left audio Right audio channel channel " AUX-in...
  • Seite 11 Quick Setup Guide 1.4.7 Floppy Disk Drive Connector 1.4.8 IDE Disk Drive Connector IDE 2 IDE 1 IDE 2 IDE 1...

  • Seite 12: Serial Ata Connectors

    Quick Setup Guide 1.4.9 Serial ATA Connectors SATA 1-2 SATA 2 RAID SATA 1-2 SATA 1 RAID SATA 1 RAID SATA 2 The Silicon Image Sil3112A chip allows configuring RAID on RAID SATA 1 and RAID SATA 2. It supports RAID 0 and 1. 1.4.10 IrDA Connector IRRX N.
  • Seite 13 Quick Setup Guide 1.4.11 Fan Connectors Sense Power Ground CPU fan Sense Power On/Off 2nd fan Sense Power On/Off Chassis fan 1.4.12 Wake-On-LAN Connector Ground +5VSB...
  • Seite 14 Quick Setup Guide 1.4.13 Chassis Open Alarm Connector Chassis signal Ground " 1.4.14 DIMM Standby Power LED DIMM Standby Power LED If the DIMM Standby Power LED is lighted, you must power-off the system then turn off the power supply’s switch or unplug the power cord prior to installing any memory modules.

  • Seite 15: Power Connectors

    Quick Setup Guide 1.4.15 Power Connectors 3.3V 3.3V -12V 3.3V Ground Ground PS-ON Ground Ground Ground Ground Ground PW-OK 5VSB +12V +12V Ground Ground +12V The system board requires a minimum of 250 Watt power supply to operate. Your system configuration (amount of memory, add-in cards, peripherals, etc.) may exceed the minimum power requirement.
  • Seite 16 Quick Setup Guide LED 1 LED 2 LED 3 LED 4 Starts E0 POST test. Testing memory presence. Detected fir st 256KB memory. No memory present. Programming DRAM tim- ing register. Calculating DRAM size variable including row, col- umn and bank. Initializing JEDEC of cur- rent DRAM row.
  • Seite 17 Quick Setup Guide 1.4.17 Front Panel Connectors RESET SPEAKER HD-LED PWR-LED ATX-SW Pin Assignment HD-LED HDD LED Power (Primary/Secondary IDE LED) Reserved N. C. N. C. ATX-SW PWRBT+ (ATX power switch) PWRBT- Reserved N. C. N. C. RESET Ground (Reset switch) H/W Reset SPEAKER Speaker Data...
  • Seite 18 Quick Setup Guide 1.4.18 EZ Touch Switches (Reset Switch and Power Switch) Reset Switch Power Switch The presence of the reset switch and power switch on the sys- tem board are user-friendly especially to DIY users. They provide convenience in powering on and/or resetting the system while fine tuning the system board before it is installed into the system chassis.

  • Seite 19: Chapter 2 English

    English Chapter 2 - English 2.1 Features and Specifications Processor ® ® • Intel Pentium 4 Processor with Hyper-Threading Technology 800MHz/533MHz system data bus ® ® • Intel Pentium 4 Northwood processor 533MHz/400MHz system data bus ® ® • Intel Celeron Northwood processor 400MHz system data bus...
  • Seite 20 English CPU/DIMM/AGP overvoltage • Supports SCSI sequential boot-up • Flash EPROM for easy BIOS upgrades • Supports DMI 2.0 function • 4Mbit flash memory Energy Efficient Design • ACPI STR (Suspend to RAM) function • Wake-On-PS/2 Keyboard/Mouse • Wake-On-USB Keyboard •...
  • Seite 21 English Onboard Gigabit LAN PCI • Realtek RTL8110S Gigabit LAN PCI controller • Integrated power management functions • Full duplex support at both 10, 100 and 1000 Mbps • Supports IEEE 802.3u auto-negotiation • Supports wire for management SATA IDE/RAID Interface •...
  • Seite 22 English Rear Panel I/O Ports (PC 99 color-coded connectors) • 1 PS/2 mouse port • 1 PS/2 keyboard port • 1 DB-9 serial port • 1 DB-25 parallel port • 4 USB 2.0/1.1 ports • 1 IEEE 1394 port • 1 RJ45 LAN port •...
  • Seite 23 English 2.2 CMOS Reloaded The CMOS Reloaded feature allows you to save different BIOS configurations and when needed, allows you to conveniently re- store one of these previously saved configurations. Select CMOS Reloaded in the main menu of the Award BIOS then press <En- ter>.

  • Seite 24: Package Checklist

    The system board package contains the following items: One LANPARTY 865PE system board One LANPARTY 865PE user’s manual One LANPARTY Features user’s manual One LANPARTY 865PE quick installation guide One IDE round cable One floppy round cable Two serial ATA data cables...

  • Seite 25: Chapter 3 Français

    Français Chapter 3 - Français 3.1 Caractéristiques et Spécifications Processeur • Les processeurs Intel ® Pentium ® 4 avec la Technologie Hyper- Threading - 800MHz/533MHz vitesse du bus • Processeur Intel Pentium 4 Northwood ® ® 533MHz/400MHz vitesse du bus ®...
  • Seite 26 Français BIOS ® • Compatible avec Award BIOS, Windows 98SE/2000/ME/XP Plug and Play • Genie BIOS: Overclocking de CPU/DRAM Overclocking de AGP/PCI/SATA Contrôle du voltage de CPU/DIMM/AGP • Supporte l’amorçage séquentiel SCSI • EPROM Flash pour une mise à niveau facile du BIOS •...
  • Seite 27 Français Caractéristiques Audio sur Carte • C-Media CMI9739a 6-canaux audio codec • Codec full-duplex 20 bits stéréo avec fréquence d’échantillonnage variable indépendante • Entrée CD différentielle de haute qualité • Sorties de niveau de lignes stéréo vraies • Interface entrée/sor tie S/PDIF •...
  • Seite 28 Français AGP (Accelerated Graphics Port) • Soutien des spécifications AGP 3.0 (AGP 4x et 8x) et AGP 2.0 (AGP 1x et 4x) • Soutien des cartes supplémentaires 1.5V AGP 8x (2.13GB par seconde) et AGP 4x (1066MB par seconde). Les cartes AGP 2x et 3.3V AGP ne sont pas soutenues.
  • Seite 29 Français Logements d’Extension • 1 slot AGP et 5 slots PCI Compatibilité • Compatible PCI 2.2 et AC’97 • Intel AGP version 3.0 3.2 CMOS Reloaded Le sous-menu CMOS Reloaded vous permet, si vous en avez besoin, garder des différentes configurations pour pouvoir in- staller plus loin l’une des déjà...
  • Seite 30 Français vous gardez passez sur “Rename” et pressez <Enter>. Vous pouvez introduire jusqu’aux 16 symboles. Pour garder la seconde configuration il faut répéter les proce- dures si-dessus mais cette fois dans “User Define Config 2”. 3.3 Liste de Vérification de l’Emballage L’emballage de la carte système contient les éléments suivants: ! 1 carte système ! 2 manuel utilisateur...

  • Seite 31: Chapter 4 Deutsch

    Deutsch Chapter 4 - Deutsch 4.1 Leistungsmerkmale und Technische Daten Prozessor ® ® • Intel Pentium 4 Prozessor mit Hyper-Threading Technologie 800MHz/533MHz Systemdatenbus ® ® • Intel Pentium 4 Northwood Prozessor 533MHz/400MHz Systemdatenbus ® ® • Intel Celeron Northwood Prozessor 400MHz Systemdatenbus Chipsatz ®...
  • Seite 32 Deutsch BIOS ® • Kompatibilität mit Award BIOS, Windows 98SE/2000/ME/XP Plug and Play • Genie BIOS: CPU/DRAM Übertaktung AGP/PCI/SATA Übertaktung CPU/DIMM/AGP Überspannung • Unterstützung des sequentiellen SCSI-Ladens • Flash EPROM für ein einfaches Aktualisieren des BIOS • Unterstützung der DMI-2.0-Funktion •...
  • Seite 33 Deutsch Audiomerkmale auf Platine • C-Media CMI9739a 6-Kanal-audio codec • 20-Bit-Stereo-Vollduplex-Codec mit unabhängiger und variabler Abtastfrequenz • Hochwertige CD-Differential-Eingabe • Naturgetreue Stereo-Leitungspegel-Ausgabe • S/PDIF-In/Aus-Schnittstelle • 6-Kanal-Audioausgang Merkmale des Gigabit LAN PCI auf Platine • Benutzung des Realtek RTL8110S Gigabit LAN PCI •...
  • Seite 34 Deutsch AGP (Accelerated Graphics Port) • Unterstützt AGP 3.0 (AGP 4x und 8x) und AGP 2.0 (AGP 1x und 4x) Spezifikationen • Unterstützt 1.5V AGP 8x (2.13GB/sek.) und AGP 4x (1066MB/ sek.) Erweiterungskar ten. AGP 2x und 3.3V AGP Kar ten werden nicht unterstützt.
  • Seite 35 Deutsch Erweiterungssteckfasssungen • 1 AGP-Einbauplätzen • 5 PCI-Einbauplätzen Kompatibilität • Kompatibilität mit PCI 2.2 und AC’97 • Intel AGP, version 3.0 4.2 CMOS Reloaded Das Teilmenü CMOS Reloaded läßt Sie im Notfall die verschiedenen Konfigurationen aufbewahren, um eine aus die früher aufgespar ten Konfigurationen...
  • Seite 36 Deutsch Die Umbenennung der Konfiguration Im Verschweigen wird die Erhaltung im Feld “User Define Config 1” als “Config 1” und im Feld “User Define Config 2” als “Config 2” genannt. Um die Erhaltung umzubenennen, verlagern Sie den Cursor auf “Rename” und drücken Sie <Enter>. Sie können bis 16 Symbols einsetzen.

  • Seite 37: Chapter 5 Español

    Español Chapter 5 - Español 5.1 Características y Especificaciones Procesador ® ® • Procesador Pentium 4 de Intel con la Tecnología Hiper- Enhebramiento 800MHz/533MHz canal de datos del sistema ® ® • Procesador Intel Pentium 4 Northwood 533MHz/400MHz canal de datos del sistema ®...
  • Seite 38 Español BIOS ® • Award BIOS, Windows 98SE/2000/ME/XP Enchufar y Usar compatible • Genie BIOS: El impulso del procesador/DRAM El impulso AGP/PCI/SATA La instalacion de la tension del procesador/DIMM/AGP • Soporta el incio de secuencia de SCSI • Parpadea EPROM para fácil actualización de BIOS •...
  • Seite 39 Español Características de Audio En Tablero • C-Media CMI9739a 6-canal audio codec • Codec dúplex completo estéreo de 20-bit con independiente frecuencia de muestreo variable • Alta calidad de entrada de CD diferencial • Auténtico salidas de nivel de línea estéreo •...
  • Seite 40 Español AGP (Accelerated Graphics Port) • Soporta especificaciones AGP 3.0 y AGP 2.0 • Sopor ta placas 1.5V AGP 8x (2.13Gb/seg.) è AGP 4x (1066Mb/seg.). Tarjetas AGP, AGP 2x y 3.3V no se soportan. Panel de reverso de conectores de entrada - Salida •...
  • Seite 41 Español Compatibilidad • Sumisión de PCI 2.2 y AC’97 • Versión 3.0 de Intel AGP 5.2 CMOS Reloaded El submenú CMOS Reloaded permite conser var diferentes configuraciónes y permite reconstituir una de las configuraciones conservadas antes, cuando es necesario. Opte CMOS Reloaded en menú...
  • Seite 42 Español Para conser var otra configuración repita los procedimientos descritos antes, pero en el campo “User Define Config 2”. 5.3 Lista de Chequeo del Paquete El paquete del tablero de sistema contiene los siguientes ar tículos: ! 1 tablero de sistema ! 2 manual de usuario ! 1 cable de flojo para IDE ! 1 cable de flojo para el disquette...

  • Seite 43: Ðóññêèé

    Ðóññêèé Ãëàâà Ãëàâà 6 6 6 6 6 - - - - - Ðóññêèé ÿçûê Ãëàâà Ðóññêèé ÿçûê Ðóññêèé ÿçûê Ãëàâà Ãëàâà Ðóññêèé ÿçûê Ðóññêèé ÿçûê 6.1 Õàðàêòåðèñòèêè è ñâîéñòâà 6.1 Õàðàêòåðèñòèêè è ñâîéñòâà 6.1 Õàðàêòåðèñòèêè è ñâîéñòâà 6.1 Õàðàêòåðèñòèêè è ñâîéñòâà 6.1 Õàðàêòåðèñòèêè...
  • Seite 44 Ðóññêèé B I O S B I O S B I O S B I O S B I O S • Award BIOS, Windows 98SE/2000/ME/XP Plug and ® ® ® ® ® Play • Genie BIOS: - Ðàçãîí Ïðîöåññîðà/DRAM - Ðàçãîí...
  • Seite 45 Ðóññêèé Âñòðîåííûé Çâóê Âñòðîåííûé Çâóê Âñòðîåííûé Çâóê Âñòðîåííûé Çâóê Âñòðîåííûé Çâóê • C-Media CMI9739a 6-è êàíàëüíûé audio codec • Ïîëíîäóïëåêñíûé 20-áèòíûé ñòåðåî êîäåê ñ íåçàâèñèìûì èçìåíåíèåì ÷àñòîòû ñæàòèÿ • Âûñîêîêà÷åñòâåííûé äèôôåðåíöèàëüíûé CD âõîä • Íàñòîÿùèé ëèíåéíûé ñòåðåî âûõîä • èíòåðôåéñà S/PDIF-in è S/PDIF-out •...
  • Seite 46 Ðóññêèé AGP (Accelerated Graphics Port) AGP (Accelerated Graphics Port) AGP (Accelerated Graphics Port) AGP (Accelerated Graphics Port) AGP (Accelerated Graphics Port) • Ïîääåðæèâàåò ñïåöèôèêàöèè AGP 3.0 (AGP 4x è 8x) è AGP 2.0 (AGP 1x è 4x) • Ïîääåðæèâàåò êàðòû 1.5V AGP 8x (2.13Ãá/ñåê.) è AGP 4x (1066Má/ñåê.).
  • Seite 47 Ðóññêèé Ñ ë î ò û Ñ ë î ò û Ñ ë î ò û Ñ ë î ò û Ñ ë î ò û • 1 AGP ñëîòîâ è 5 PCI ñëîòîâ Ñîâìåñòèìîñòü Ñîâìåñòèìîñòü Ñîâìåñòèìîñòü Ñîâìåñòèìîñòü Ñîâìåñòèìîñòü • PCI 2.2 è AC ’97 è Intel AGP âåðñèè 3.0 6.2 CMOS Reloaded 6.2 CMOS Reloaded 6.2 CMOS Reloaded...
  • Seite 48 Ðóññêèé Ïåðåèìåíîâàíèå Êîíôèãóðàöèè Ïåðåèìåíîâàíèå Êîíôèãóðàöèè Ïåðåèìåíîâàíèå Êîíôèãóðàöèè Ïåðåèìåíîâàíèå Êîíôèãóðàöèè Ïåðåèìåíîâàíèå Êîíôèãóðàöèè Ïî óìîë÷àíèþ, ñîõðàíåíèþ â ïîëå “User Define Config 1” äàåòñÿ èìÿ “Config 1” è “Config 2” â ïîëå “User Define Config 2”. ×òîáû ïåðåèìåíîâàòü ñîõðàíåíèå, ïåðåìåñòèòå êóðñîð íà “Rename” è íàæìèòå <Enter>. Âû ìîæåòå...
