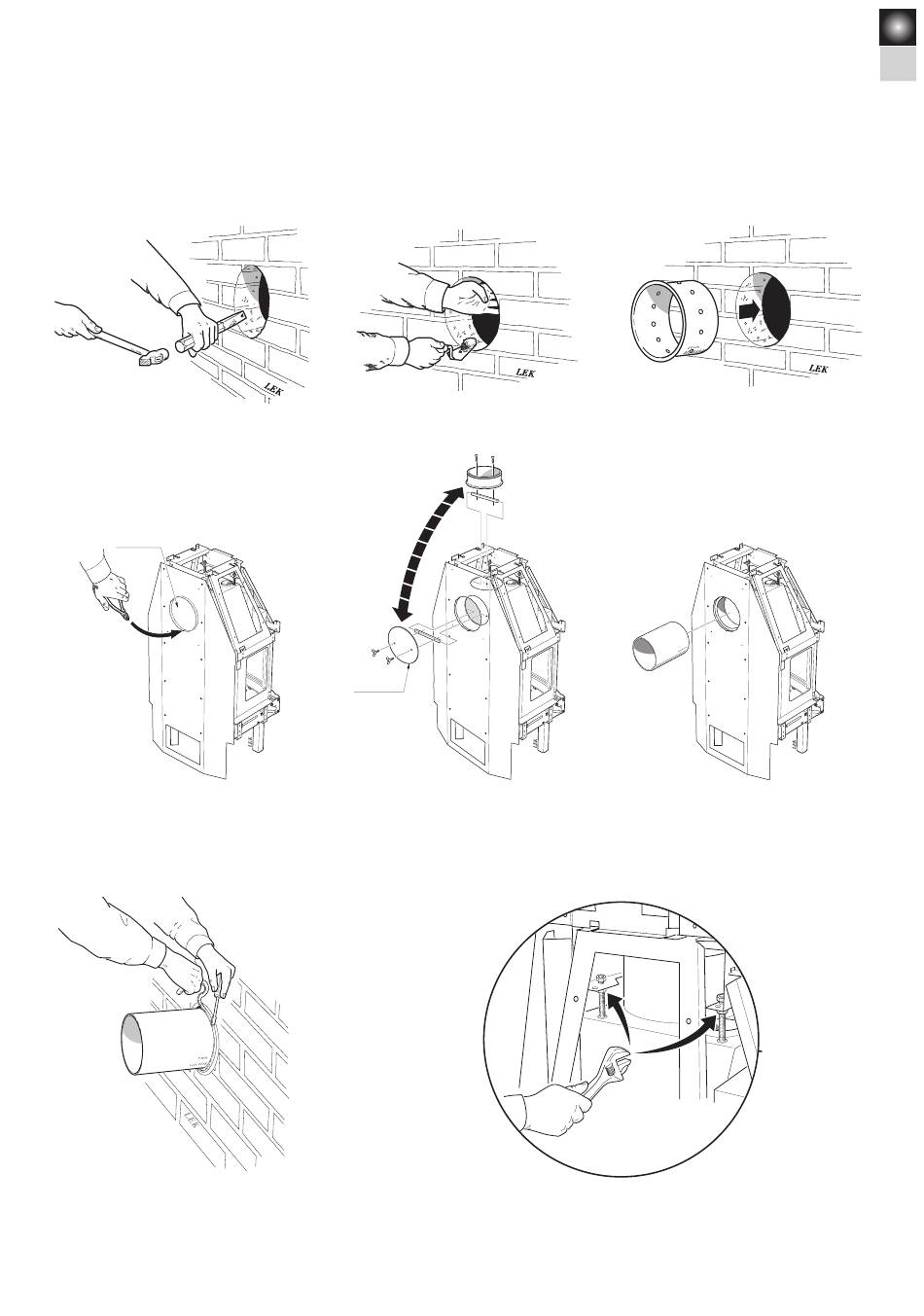

Anschluss an Mauerschornstein
Reißen Sie den Mittelpunkt der Wandöffnung für den Rauchkanal an.
Stellen Sie eine Öffnung von 180 mm Durchmesser her und mauern
Sie den doppelwandigen Mauerstutzen mit feuerfestem Mörtel (nicht
im Lieferumfang enthalten) ein.
Niedriges Modell mit einer Anschlusshöhe von 940 mm
Ausbrechbarer Deckel
Brytlock
Brechen Sie den inneren und äußeren Deckel
aus dem Rückenblech des Kamineinsatzes
heraus.
Zwischen Mauerstutzen und Anschlussrohr mit
Dichtungsschnur abdichten. Falls zusätzliche Dichtung
erforderlich ist, kann Ofenkitt verwendet werden.
Gäller ej!
Deckel
Täcklock
Bei Lieferung ist der Einsatz auf Anschluss
nach oben vorbereitet. Bei Anschluss nach
hinten über den Kaminrücken sind Stutzen
und Deckel gegeneinander auszutauschen.
Die oberen Justiermuttern für den Trägerrahmen lösen
und diesen horizontal einjustieren.
Die oberen Justieremuttern zur eventuellen
Höhenjustierung der Specksteine lose sitzen lassen.
Achten Sie darauf, dass die Anschlusshöhe im
Mauerschornstein mit der Höhe des Anschlussrohres vom
Kaminofen übereinstimmt. Lassen Sie den Mörtel trocknen,
bevor Sie den Kaminofen an den Schornstein anschließen.
Anschlussrohr auf den Stutzen aufsetzen.
Achten Sie darauf, dass die Dichtung nicht
verrutscht
