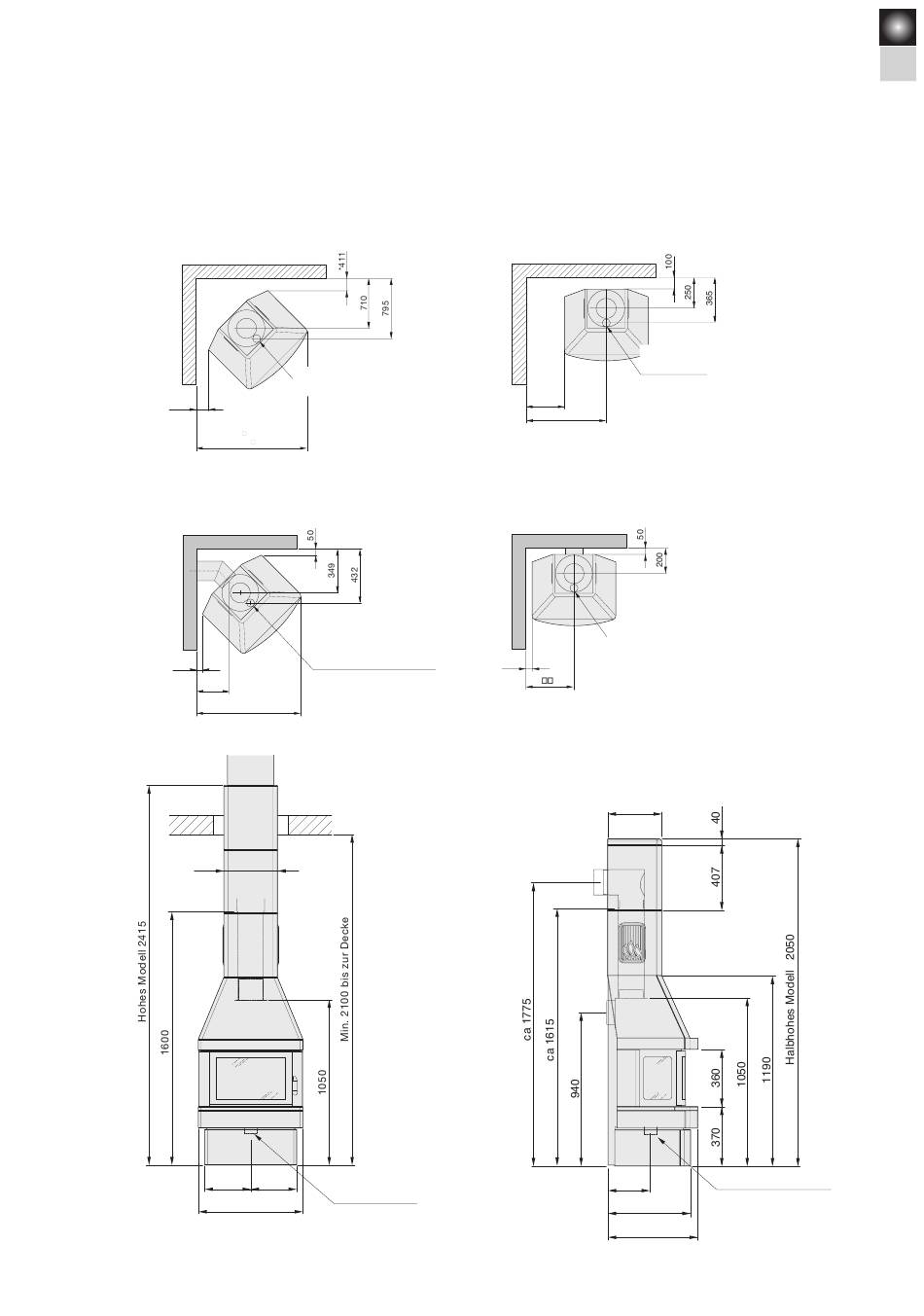

Installationsabstand zu Wänden und zur Decke
Stellen Sie den Kamin auf einer nicht brennbare n Unterlage auf,
die gemäß den Anweisungen auf Seite 26 ausgeführt ist. Achten
Sie darau f, die an gegebenen Maße für die nicht brennbare
Unterlage und den Installationsabstand zu den Wänden
Brennbare Wand
Brennbare Wand
*411
* Nur bei zusätzlichem Seitenglas (Zubehör). Siehe Seite 46.
Feuerfeste Wand aus
Feuerfeste Wand aus
Ziegel oder Beton
Ziegel oder Beton
50
282
340
292
Brennluftstutzen Ø64
Brennluftsstutzen Ø64
* 95
10 5
Zuluftstutzen Ø64
845
*Bei Anordnung
eines beiderseits
belüfteten
Strahlungsschutzes
kann der Abstand
halbiert werden.
292
Zuluftstutzen Ø64
664
nicht zu unterschreiten. Der Mindestabstand zwischen der
Kaminöffnung und davor liegenden brennbaren Gebäudeteilen
oder Einrichtungsgegenständen muss 1 m betragen.
Brennbare Wand
Brennbare Wand
Brennluftsstutzen Ø64
Brennluftstutzen Ø64
*730
1062
Feuerfeste Wand aus
Obrännbar vägg
brandteknisk klass EI 60
Ziegel oder Beton
Tilluftsstos Ø64
Brennluftsstutzen Ø64
50
2
340
265
520
560
DE
27
Brennluftstutzen Ø64
