DE
38

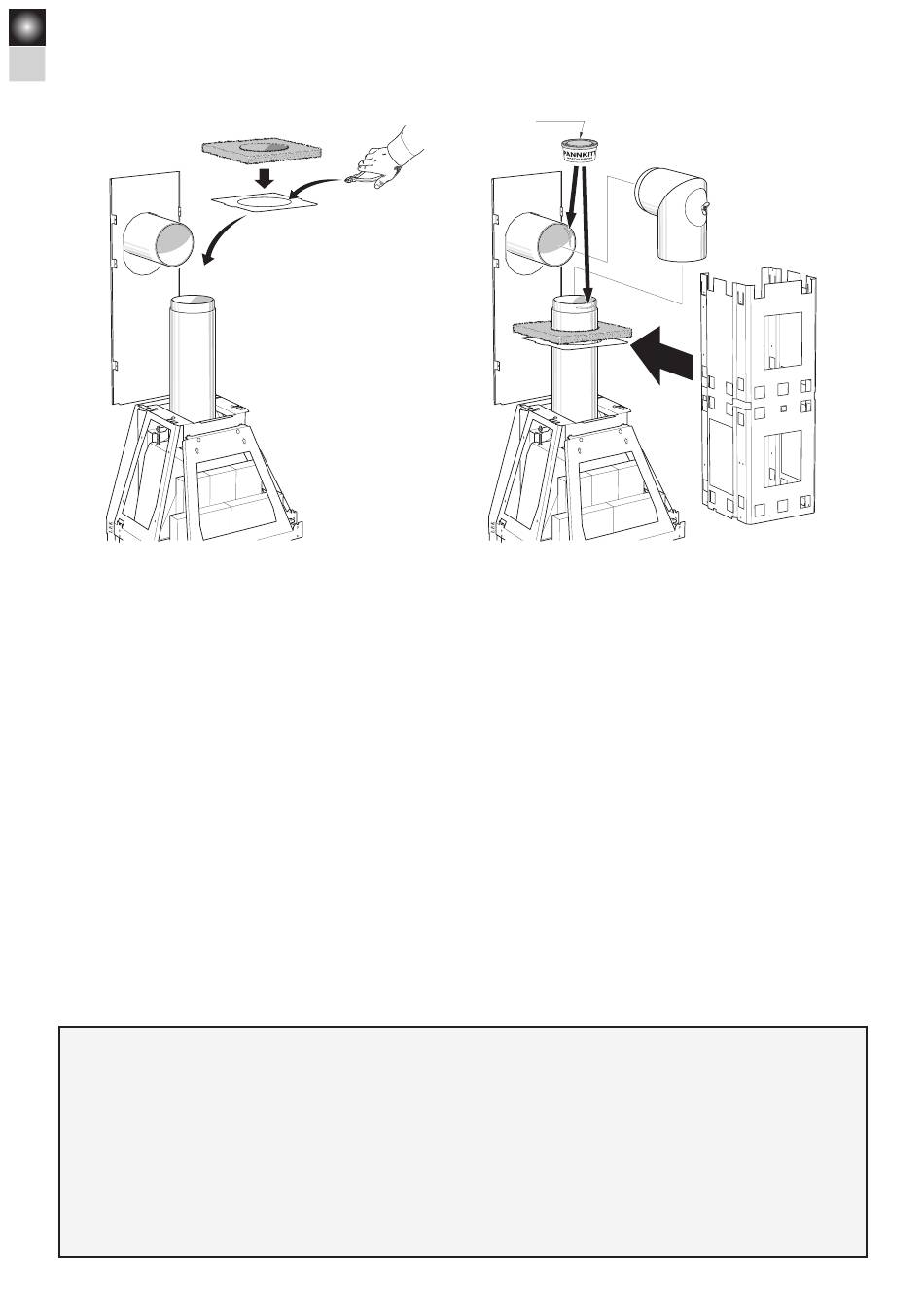

Ausbrechdeckel entfernen und Dichtungsblech und Dämmplatte
nach unten um das Anschlussrohr herum anbringen.
Befestigungslaschen am Trägerrahmen hochbiegen und Blechlaschen an der Mitte des Schornsteinrahmens laut Anleitung auf S. 33 und
37 umknicken. Schornsteinrahmen an den Befestigungslaschen des Trägerrahmens festschrauben und Ecken der Dämmplatte durch die
Öffnungen an den Ecken des Schornsteinrahmens drücken.
Verschrauben Sie den Schornsteinrücken mit dem Schornsteinrahmen und justieren Sie den ganzen Schornsteinrahmen mit den
Justierungsmuttern nach den Anweisungen auf Seite 34. Vergewissern Sie sich, dass die Dämmung am Schornsteinrahmen und
Anschlussrohr gut abdichtet, damit die warme Luft vom Kamin nicht zur Zimmerdecke hochsteigt.
Legen sie den Deckel auf seinen Platz oben auf dem Schornsteinrahmen. (siehe Seite 37).
Wichtig!
Wählt man einen rückwärtigen Anschluss und die Montage einer zusätzlichen Specksteinschicht, die bis zur brennbare Innendecke
reicht, muss man folgendes beachten:
• Es handelt sich hierbei um eine Sonderausführung und die zusätzliche Schornsteinschicht und der Schornsteinrahmen werden vor Ort
gekürzt.
• Das Winkelrohr muss zusätzlich mit 60 mm Steinwolle isoliert werden (nicht im Lieferumfang enthalten).
• Das Schornsteinrückenblech muss mindestens 200 mm unter der Decke enden, damit die Luftzirkulation sichergestellt ist (das oberste
Stück wird weggelassen oder vor Ort gekürzt).
• Lassen Sie zwischen dem Speckstein und der Decke einen Spalt von mindestens 5 mm bestehen, da der Kamin sich während der
Erwärmung ausdehnt.
Ofenkitt
Pannkitt
Streichen Sie Ofenkitt in alle Anschlussfugen. Montieren Sie das
Knierohr und verbinden Sie es mit dem Anschlussrohr.
