DE
34
SCHORNSTEIN
Schornstein
Der Kaminofen ist gemäß EN 13240 getestet und die
Ausgangswerte werden in der Leistungserklärung aufgeführt.
Der Außendurchmesser des Rauchrohrstutzen beträgt 150 mm.
Die Feuerstätte benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3,5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm
Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen
und horizontalem Verlauf den Schornsteinzug verringert. Die
maximale horizontale Rauchkanallänge beträgt 1 m, wenn die
vertikale Rauchkanallänge bei mindestens 5 m liegt.

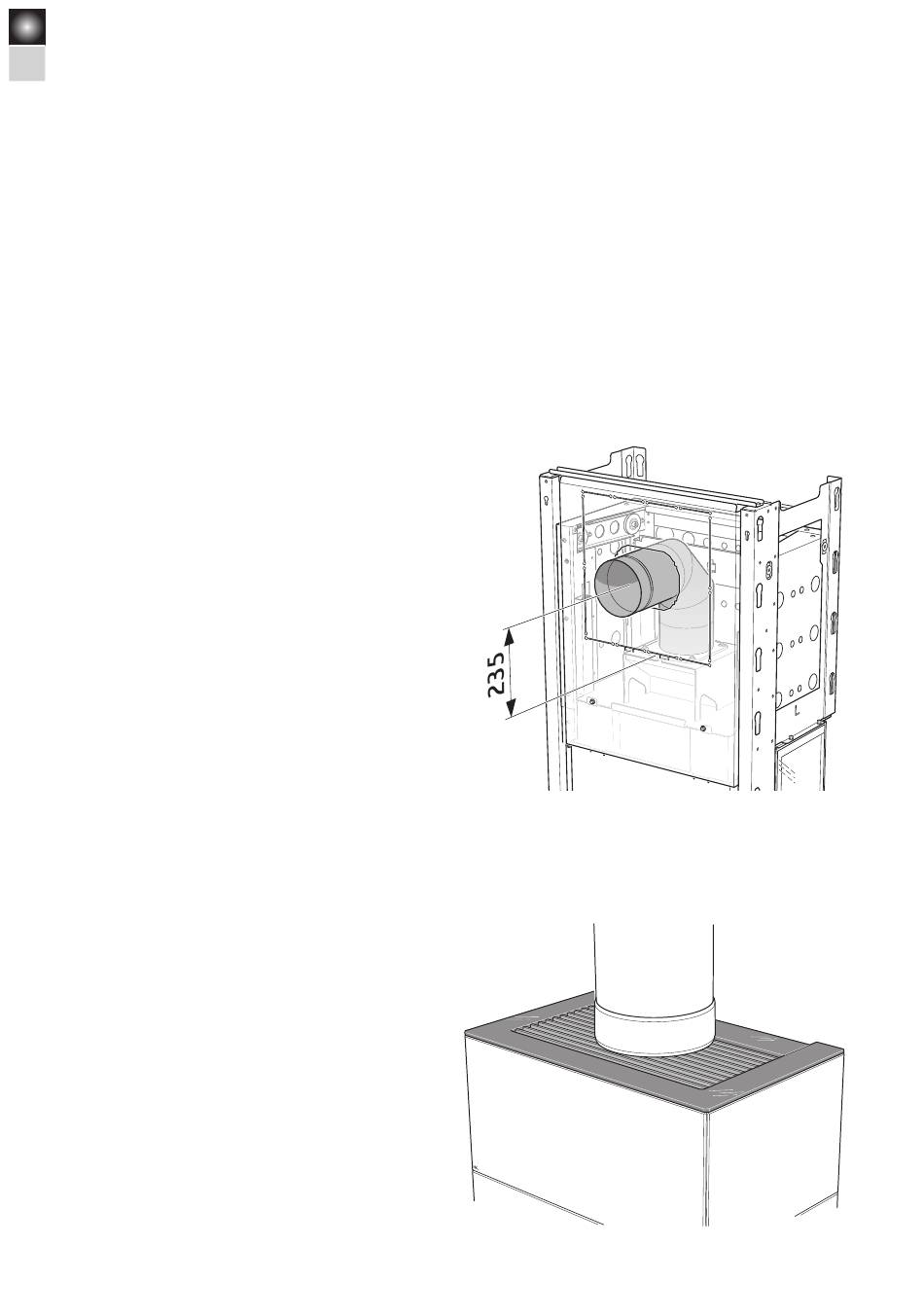

Rückseitiger Anschluss
Wird als Zubehör eine Schutzwand verwendet, muss diese vor
der Herstellung des Schornsteinanschlusses montiert werden.
Beim rückseitigen Anschluss wird ein 90 Grad Rauchrohrbogen
mit Reinigungsklappe empfohlen, wobei sich die Mitte
mindestens 235 mm über dem Anschluss befindet.
Anschluss an der Oberseite
Stellen Sie eine Öffnung im oberen Gitter her, indem Sie die
kürzeren Gitterprofile verwenden, siehe Seite 48.
Kontrollieren Sie genauestens, ob der Schornstein dicht ist.
An Reinigungsöffnungen und Rohranschlüssen dürfen keine
Luftlecks vorkommen.
Achten Sie darauf, dass die Dichtung des Rauchrohrstutzen
nicht verrutscht, wenn das Rauchrohr auf das den Stutzen
gesetzt wird. Ist eine weitere Dichtung erforderlich, kann
Kesselkitt verwendet werden.
2
(Ø 150-160 mm).
Der Rauchkanal muss über seine gesamte Länge gereinigt
werden können. Die Reinigungsöffnungen müssen leicht
erreichbar sein.
Sind zwei Feuerstätten mit demselben Schornsteinkanal
verbunden, ist der Kaminofen mit einer selbstschließenden Tür
auszustatten.
