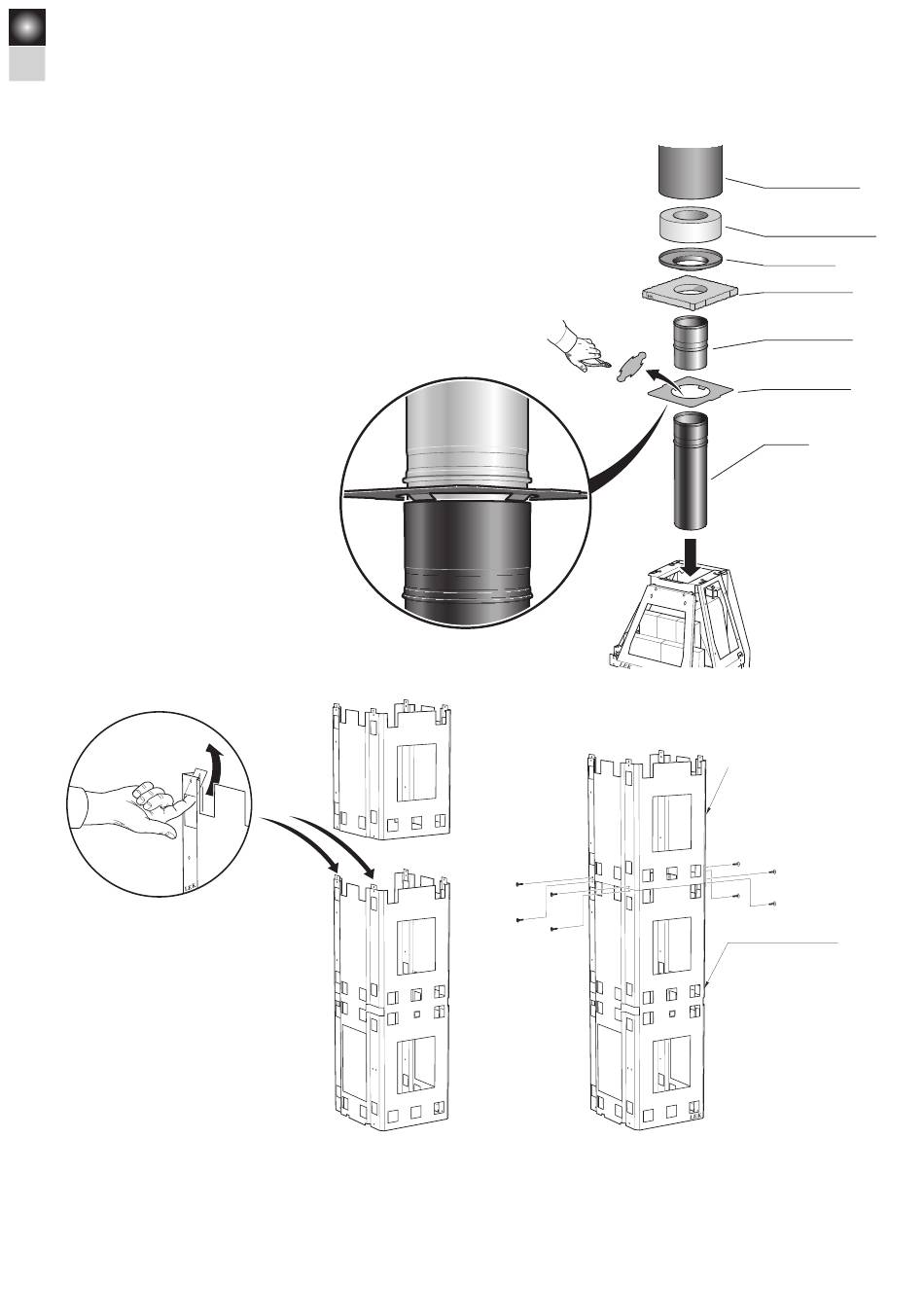

Kontrollieren Sie, dass der Einsatz lotrecht ist. Startrohr auf den Stutzen
aufsetzen. Achten Sie darauf, dass die Dichtung des Stutzens nicht verrutscht. Falls
zusätzliche Dichtung erforderlich ist, kann Ofenkitt verwendet werden.
Bei Nutzung eines Premodul-Schornsteinsystems werden Abdichtungsblech und
Isolierscheibe am Startrohr befestigt. Entfernen Sie die Sollbruchstelle vom
Abdichtungsblech und knicken Sie die vier Laschen leicht ab. Führen Sie das
obere Startrohr durch das Abdichtungsblech hinab, wobei alle vier Laschen an der
Rohraußenseite anliegen. Setzen Sie das obere Startrohr in das Startrohr ein und
kontrollieren Sie, ob die vier Laschen an der Außenseite des oberen Startrohrs sowie
an der Startrohroberseite anliegen (siehe vergrößerte Abbildung). Montieren Sie
Isolierscheibe, Stoppscheibe, Übergangsisolierung und Schornsteinmodul.
Bei Verwendung eines anderen Schornsteinsystems kann das Dichtungsblech am
Rückenblech festgeschraubt und die Dämmplatte oben drauf gelegt werden.
180°
Biegen Sie die 4 Blechlaschen im unteren Schorn- steinrahmen
nach oben ein und verschrauben Sie diese mit dem oberen
Schornsteinrahmen.
Schornsteinmodul
Skorstensmodul
Übergangsisolierung
Övergångsisolering
Stoppscheibe
Stoppbricka
Isolierscheibe
Isoleringsskiva
Oberes Startrohr
Övre startrör
Abdichtungsblech
Avtätningsplåt
Startrohr
Startrör
Övre skorstensram
Oberer Schornsteinrahmen
Nedre skorstensram
Unterer Schornsteinrahmen
