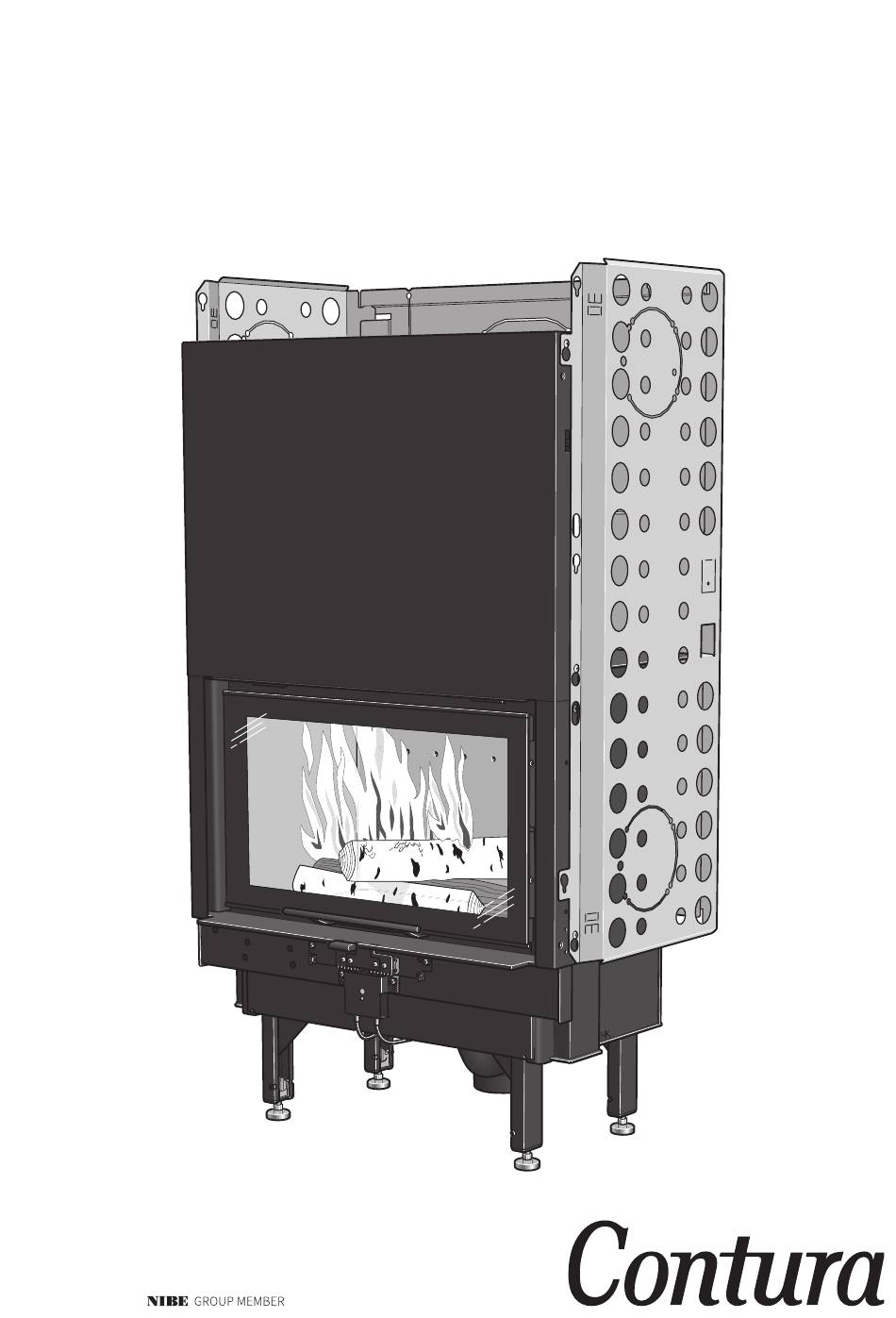

- Seite 1 Installations- anleitung C i30 www.contura.eu...
- Seite 2 Emission von gefährlichen Stoffen Erfüllt die Anforderungen Nennleistung 6 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 283°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 12. September 2013...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Heizkamin haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura- Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effiziente Wärmenutzung aufweist.
- Seite 4 FAKTEN Technische Daten Allgemeines Brandschutzbereich Modell Leistung 4-9 kW Diese Anleitung beschreibt die Montage Ist der Boden unter dem Einsatz brennbar, Nennleistung 6 kW und Installation von Contura i30. Um eine muss er durch ein nicht brennbares Wirkungsgrad maximale Funktionalität und Sicherheit des Material geschützt werden, z.B.
- Seite 5 WICHTIGE ABMESSUNGEN/VOR DER INSTALLATION Wichtige Abmessungen C i30 Außengew. Ø150 Utv. Ø 150 Verstellbarer Fuß Justerbar fot Tilluftsstos Ø100 Zuluftanschluss Ø100 Vor der Installation Öffnen der Tür...
- Seite 6 VOR DER INSTALLATION Entnehmen Sie die losen Komponenten aus der Brennkammer. Der Einsatz ist über die beiden Schienen an der Palette befestigt. Lösen Sie die Schrauben und demontieren Sie die Befestigungswinkel. Bringen Sie die Schrauben wieder an den Beinen an, bevor Sie den Einsatz von der Palette bewegen.
- Seite 7 VOR DER INSTALLATION Kontrollieren Sie den Drahtseilverlauf und entfernen Sie die Transportsicherung! 10 mm Die Führungsschienen der Tür sind werkseitig mit Spezialfett geschmiert, das beständig gegenüber hohen Temperaturen ist. Normalerweise ist dieses Fett auf dem Markt schwer erhältlich. Um dieses Spezialfett zum Schmieren der Schienen zu bestellen, empfehlen wir Ihnen, sich an einen Contura- Händler zu wenden.
- Seite 8 VOR DER INSTALLATION Montage der Brennraumauskleidung...
- Seite 9 VOR DER INSTALLATION...
- Seite 10 VOR DER INSTALLATION Montage der Strahlungsbleche 1 0 m m...
- Seite 11 VOR DER INSTALLATION...
- Seite 12 VOR DER INSTALLATION Powerstone-Montage Montieren Sie den Powerstone-Block gemäß Abbildung. Sorgen Sie für einen ausreichenden Freiraum für die ungehinderte Bewegung des Gegengewichts. Testen Sie dies durch Öffnen/Schließen der Tür.
- Seite 13 INSTALLATION Installation Stellen Sie sicher, dass die Installation den nationalen und lokalen Bestimmungen entspricht. Die Installation muss von einer zugelassenen Prüfinstanz abgenommen werden. Zufuhr von Verbrennungsluft Ein Zuluftkanal ist aus dem Außenbereich zuzuleiten. Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem der Einsatz steht.
- Seite 14 SCHORNSTEIN Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen der für eine Rauchgastemperatur von 350°C ausgelegt ist. Der und horizontalem Verlauf den Schornsteinzug verringert. Die Außendurchmesser des Anschlussstücks beträgt Ø mm. Der maximale horizontale Rauchkanallänge beträgt 1 m, wenn Einsatz benötigt einen Schornsteinzug von mindestens -12 Pa.
- Seite 15 EINSATZMONTAGE Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, die nicht Bei einem Anschluss an einen Edelstahlschornstein verweisen als Brandmauern eingestuft oder aus anderen Gründen für eine wir auf die Montageanleitung des entsprechenden Fabrikats. Wärmeeinwirkung ungeeignet sind, durch nicht brennbares Beachten Sie die geltenden Sicherheitsabstände zwischen dem Baumaterial gemäß...
- Seite 16 EINSATZMONTAGE Installationsbeispiele Wände aus brennbarem Wände aus nicht brennbarem Material, Material an denen kein Kontakt zu brennbarem Sofern nicht anders Material besteht und die daher keine angegeben, sind die Maße Mindeststärke aufweisen müssen. Minimalwerte, die nicht unterschritten werden dürfen. Schornsteinabzug Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton.
- Seite 17 EINSATZMONTAGE Abdichtung Avtätning Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt ein 600 cm Area in 600 cm * Mit Powerstone Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm...
- Seite 20 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811209 IAV SE-EX Ci30-12 ändern. Die aktuelle Version dieser Heizinstruktion kann 2017-05-23 unter www.contura.eu heruntergeladen werden.
