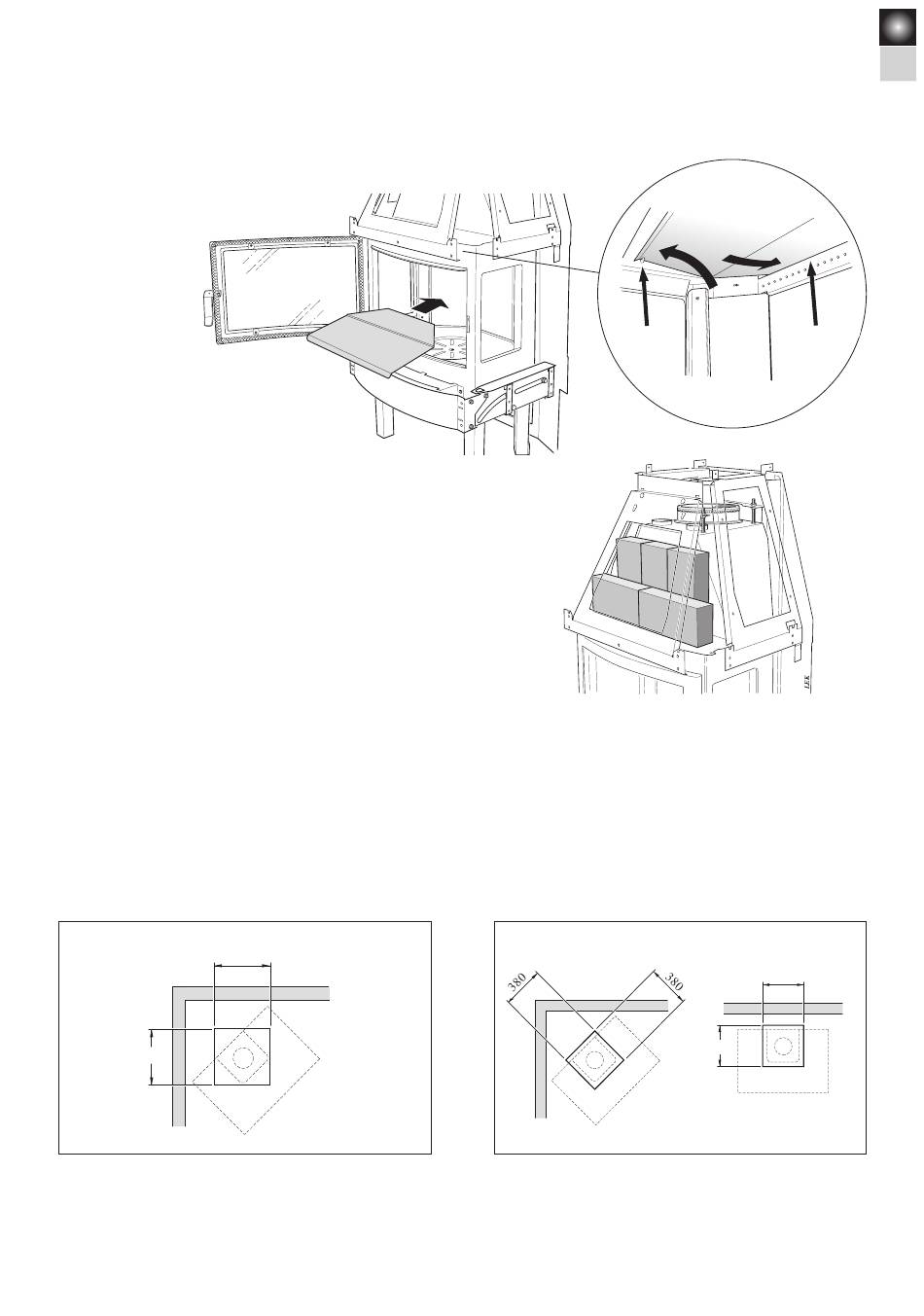

Montage der Feuerleitbleche
Die gebogene Vorderkante des Rauchab-
weisers über die Zapfen an den Seiten
hochführen. Anschließend die Hinterkante des
Rauchabweisers über den Vermiculithalter
heben.
Wichtig!
Der Rauchabweiser muss zur Vorderkante
hin nach oben geneigt sein, wenn er auf
den Zapfen aufgelegt wird.
Montage des Wärmespeichers
Setzen Sie die fünf Olivinsteine wie abgebildet auf den Kamineinsatz.

Stahlschornstein mit Anschluss nach oben

Bezüglich des Anschlusses eines Stahlschornsteins nach
oben verweisen wir auf die Installations anleitung des
jeweiligen Schornstein herstellers. Die Öffnung durch
die Geschossdecke muss ausreichend groß sein, um den
Schornsteinmantel durchführen zu können und den
Anforderungen hin sichtlich des Abstands zu brennbarem
Material zu genügen. Nachstehende Maßzeichnungen zeigen
Schräge Zimmerdecke, Eckaufstellung
440
440
440
Bei schräger Zimmerdecke und Eckaufstellung des Kamins ist in
der vertikalen Projektion des Kamins eine Durchgangsöffnung
von 440x440 mm herzustellen.
440
440
440
Stützzapfen,
Stödtapp, sida
seitlich
LEK
den erforderlichen Abstand zu brennbarem Material. Der Kamin
darf mit einem Schornsteingewicht von max. 250 kg belastet
werden. Sicherheitshalber empfiehlt es sich jedoch, bei den
entsprechenden Baubehörden zu prüfen, ob die Bauvorschriften
zulassen, dass der Schornstein auf dem Kamin ruht.
Horizontale Zimmerdecke
Bei horizontaler Zimmerdecke ist in der vertikalen Projektion
des Kamins eine Deckenöffnung von 380x380 mm bei sowohl
Eckaufstellung als auch Wandaufstellung herzustellen.
Vermiculitehållare
Vermiculit-
halter
380
380
380
380
380
380
