DE
26
Technische Daten
Leistung
Wirkungsgrad, bis zu
Gewicht (hohes Modell)
Gewicht (halbhohes Modell) 328 kg
Breite
Tiefe
Höhe (hohes Modell)
Höhe (halbhohes Modell)
Anschlußstutzen auß.
Typenzulassung gemäß:
Europäischer Standard EN-13240 Klasse 1
Schwedische Umwelt- und Qualitätskennzeichnung,
P-Kennzeichen Zert. Nr. 22 03 07
Norwegischer Standard NS 3059, Zert. Nr. 043-088
Deutscher Standard DIN 18.891, RO-91 99 84
Dänischer Standard 887-1, id nr. 598
Allgemeines
Diese Anleitung enthält Instruktionen zur Montage und
Installation des Contura 470. Zusammen mit dem Kaminofen
erhalten Sie eine Heizanleitung und Bedienungsanleitung. Bitte
lesen Sie diese sorgfältig durch und bewahren Sie sie für künftige
Anwendung auf.
Der Kaminofen besitzt die Typenzulassung und kann an einen
Schornstein angeschlossen werden, der auf eine Rauchgas-
temperatur von 350 °C ausgelegt ist; der Außendurchmesser des
Anschlußstutzens beträgt 150 mm.
Für die Verbrennungsluft ist eine Zuführung aus dem Freien
einzurichten.
Baugenehmigung
Die Installation einer Feuerstätte und die Errichtung eines
Schornsteins erfordert in gewissen Fällen eine behördliche
Genehmigung. Vor Beginn der Installationsarbeiten empfiehlt es
sich deshalb, sich bezüglich der aktuellen Regeln entsprechend
beraten zu lassen.
Untergrund
Vergewissern Sie sich, daß der Fußboden eine für Kaminofen und
Schornstein ausreichende Tragfähigkeit besitzt.
Bei Aufstellung des Kaminofens auf einer Geschoß decke aus
Holzbalken sollte ein Fachmann die Tragfähigkeit des Fußbodens
beurteilen.
Wenn das Gesamtgewicht 400 kg nicht übersteigt, ist im
Normalfall keine zusätzliche Fußboden -
ver stär k un g erforderlich.
Bodenblech
Zum Schutz des Fußbodens gegen herausfallende Glut ist der
Kaminofen auf einer unbrennbaren Unterlage aufzustellen.
Besteht der Fußboden aus brennbarem Material, ist eine
unbrennbare Unterlage anzubringen, die mindestens 500 mm
über die Vorderkante und 300 mm seitlich über den Kaminofen
hinausragt. Zuweilen liegen andere nationale Schutzvorschriften
vor, weshalb wir emp fehlen, sich von Ihrem örtlichen
Schornstein -
feger meister beraten zu lassen.

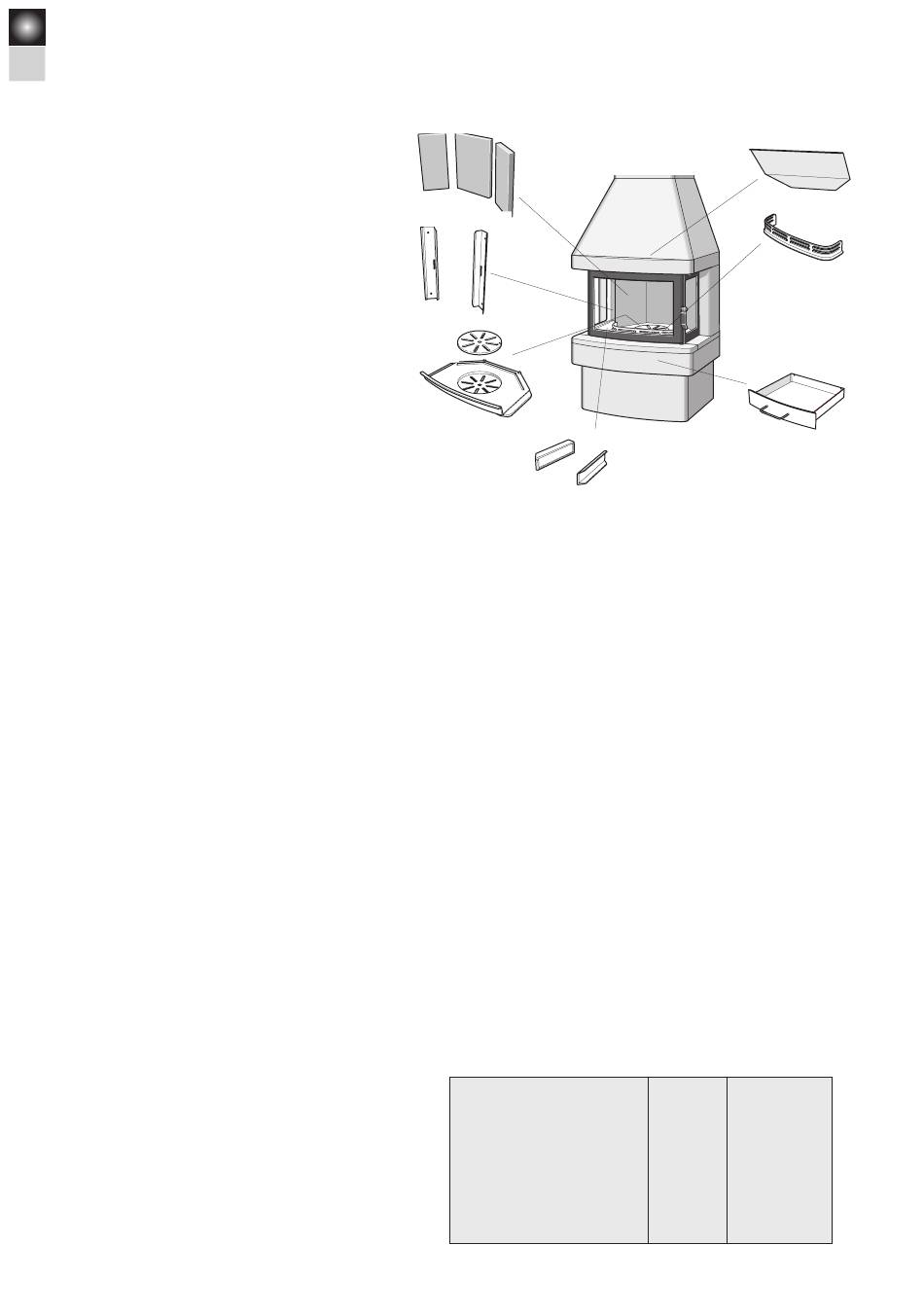

Vermiculite
3-9 kW
80%
355 kg
664 mm
Steinhalter
560 mm
2415 mm
2050 mm
Ø150 mm
Gusseiserne
Gjutgodsbotten
Bodenplatte
Eldstadsbeklädnad
Eldstadsbeklädnad
Plåtprofiler
Plåtprofiler
Rostertallrik
Rostteller
Rostertallrik
Gjutgodsbotten
Täckbitar
Abdeckstücke
Täckbitar
Schornstein
Der Kamin benötigt einen Schornsteinzug von mindestens -12 Pa.
Der Zug im Schornstein wird vor allem durch den Flächeninhalt des
Querschnittes beeinflusst, ist aber auch davon abhängig, wie druckdicht
der Schornstein ist. Die kleinste empfohlene Schornsteinlänge beträgt
3,5 m. Ein geeigneter durchschnittlicher Flächeninhalt des Rauchkanals
sind 150-200 cm2 (140-160 mm im Durchmesser).
Vergewissern Sie sich, dass der Schornstein dicht ist und keine
undichten Stellen um die Rußklappen und den Rohranschlüssen
vorkommen.
Beachten Sie, dass ein Rauchkanal mit ausgeprägten Krümmungen und
horizontaler Ausrichtung den Zug im Schornstein vermindern kann.
Unter der Voraussetzung, dass der vertikale Rauchkanal mindestens 5 m
lang ist, beträgt die maximale horizontale Länge eines Rauchkanals 1 m.
Der Rauchkanal muss in seiner ganzen Länge entrußt werden können
und die Rußklappen müssen leicht zugänglich sein.
Wertetrippel zur Berechnung des
Schornsteins
Für den Kaminofen Contura 470 gelten nach DIN 4705 Teil 1
und Teil 2 bzw. Teil 3 bei geschlossener Betriebsweise und einer
Nennwärmleistung von 7 kW folgende Tabellenwerte:
Brennstoff
Abgasmassenstrom (g/s)
Abgastemperatur
gemessen im
Abgasstutzen t (°C)
Förderdruck p (mbar)
Förderdruck
bei 0,8 x NWL p (mbar)
Rökhylla
Feuerleitblech
Rökhylla
Brasbegränsare
Brasbegränsare
Schutzgitter
Asklåda
Aschenkasten
Asklåda
Scheitholz
Holzbriketts
5,7
6,2
330
310
0,12
0,12
0,10
0,10
