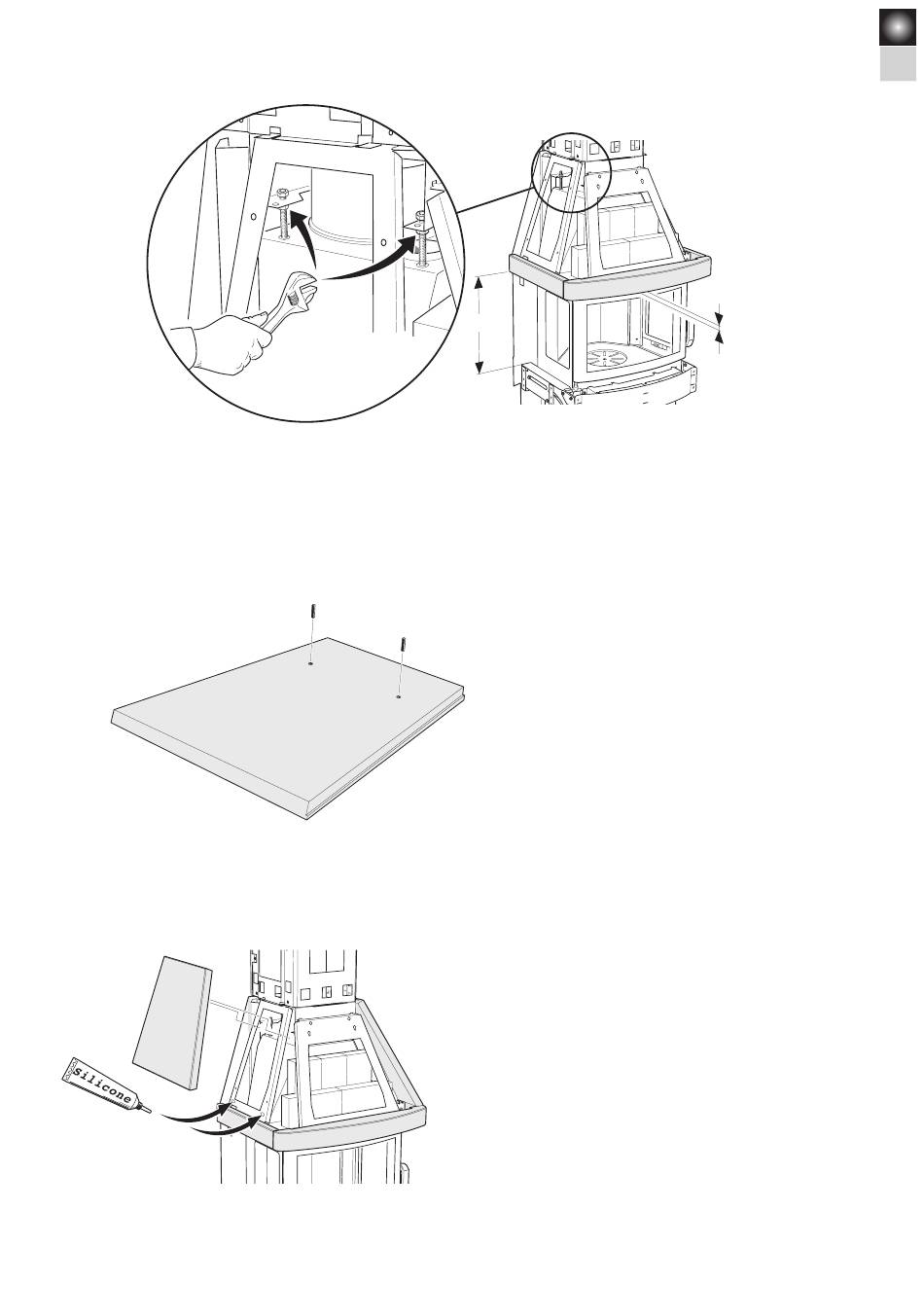

Justieren Sie die Höhe der ganzen Haube, indem sie alle
Justiermuttern gleich stark anziehen. Wenn die Justierung
vorgenommen wird, müssen alle Verschlussmuttern auf der
Oberseite gelöst sein. Stellen Sie das Maß so ein, dass die
Höhe zwischen der Unterkante des Haubenseitensockels
und der Oberseite der Schienen 383 mm auf beiden Seiten
Schrauben Sie zwei Schrauben in jede Haubenseite.
LEK LEK
383
LEK LEK
beträgt. Kleinere Abweichungen zwischen den beiden Seiten
können vorkommen, u.a. abhängig von der Neigung des
Schornsteinrahmens. Der Abstand zwischen der Oberseite der Tür
und dem Haubenfrontsockel soll 10 mm betragen. Ziehen Sie die
Verschlussmuttern auf der Oberseite fest.
Bringen Sie zwei Tropfen Silikon auf der unteren Hälfte der
Haubenkonsolen an und setzen Sie die Haubenseiten an ihren
Platz.
Es ist auch möglich, die Haubenkonsolen mit den aufliegenden
Steinen zu demontieren und zur Erhöhung der Sicherheit Muttern
auf die Schrauben zu setzen. Werden die Haubenkonsolen wieder
montiert, muss darauf geachtet werden, dass sie völlig in der
Spur einrasten. Beachten Sie, dass die Unterleg scheiben in
der Regel auf der Oberseite des Bleches liegen sollen, dass sie
aber auch auf die Unterseite gelegt werden können, wenn die
Haubenkonsolen individuell gesenkt werden müssen.
