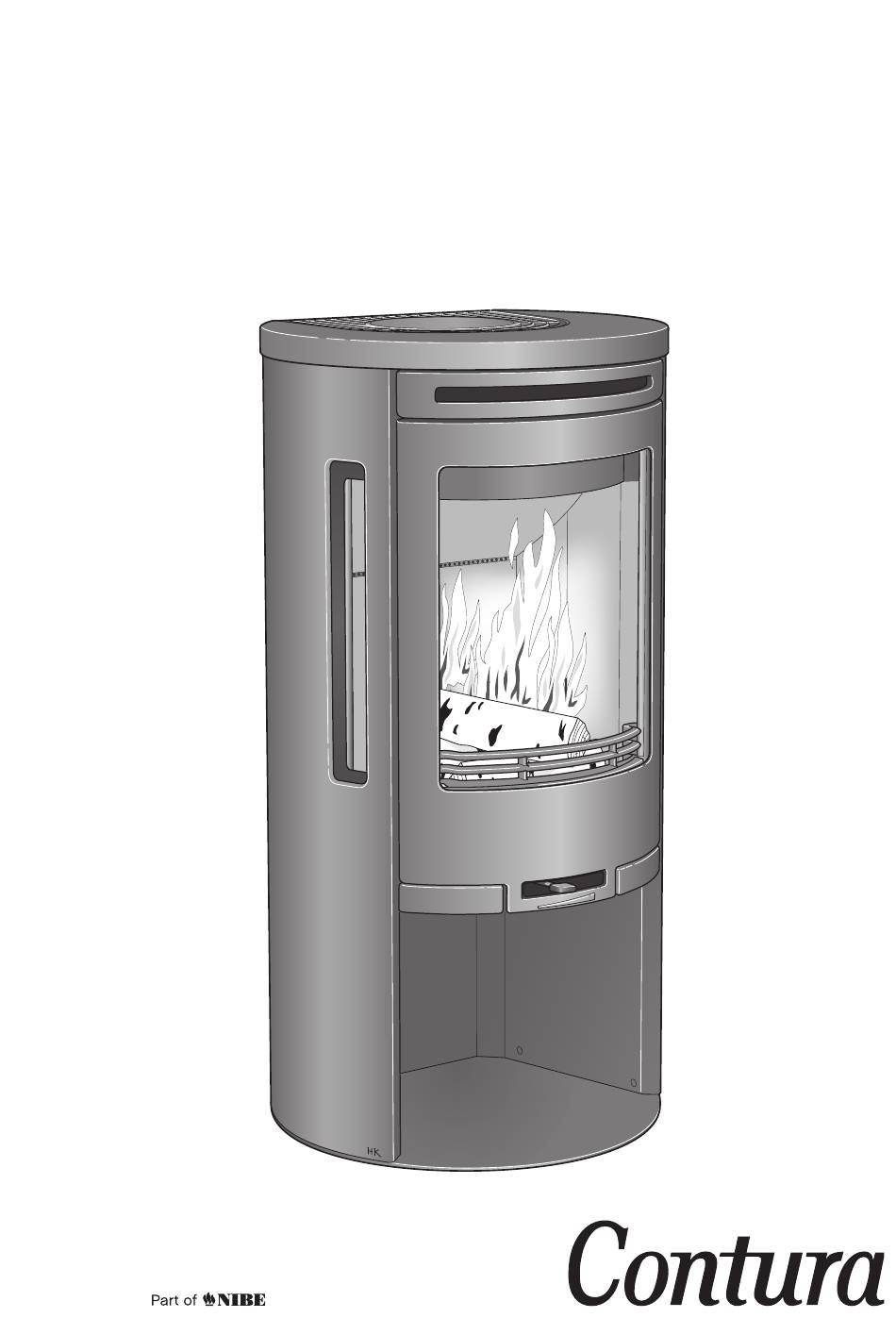

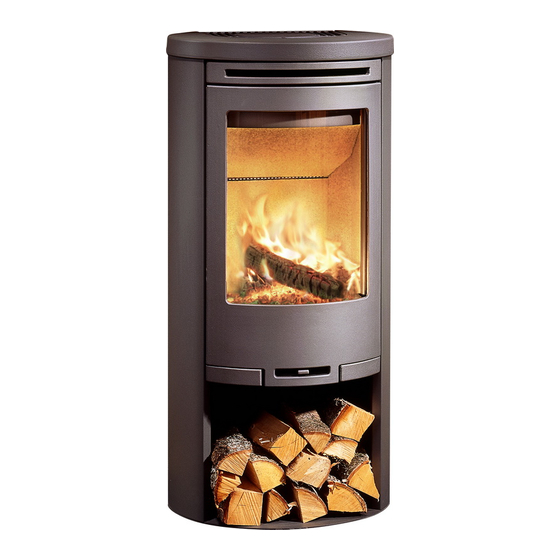

- Seite 1 Installations- anleitung C 550 www.contura.eu...
- Seite 2 Zertifiziert Emission von gefährlichen Stoffen Zertifiziert Nennleistung 5 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 310°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist.
- Seite 4 FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des...
- Seite 5 DEMONTAGE So demontieren Sie das Strahlungsblech: So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
- Seite 6 SCHORNSTEIN Schornsteinanschluss • Ein Rauchkanal mit scharfen Biegungen und horizontalem • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt.
- Seite 7 ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird.
- Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C 550 C 550 BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- Brennbare Decke ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean-...
- Seite 9 MONTAGE Montage von C 550 Um die Montage der Seitenverkleidung zu vereinfachen, sollten die beiden obersten Schrauben für das Rückenblech erst nach dem Anbringen der Seitenverkleidungen angezogen werden. Montage des Typenschilds Das beiliegende Typenschild wird an der Unterseite des Strahlungsblechs oder bei Verwendung eines optionalen Ventilators an der Kaminofeninnenseite angebracht.
- Seite 10 MONTAGE Reinigen Sie vor der Montage der Seitenverkleidung gründlich das Glas. Halten Sie die Seitenverkleidung etwa 20 mm über das Fußblech und drehen Sie die Vorderseite der Seitenverkleidung um die untere Rahmenkante ein. Haken Sie die Seitenverkleidung im Rückenblech ein. Führen und drücken Sie die Stirnseite der Seitenverkleidung über den Wellenzapfen des Fußblechs.
- Seite 11 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 12 MONTAGE Sockelmontage Bei der Sockelmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.
- Seite 13 MONTAGE Schubladenmontage Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.
- Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811146 IAV SE-EX C550 - 4 Die aktuelle Version dieser Heizinstruktion kann unter 2014-01-28 www.contura.eu heruntergeladen werden.
