Ingersoll-Rand QS1L Serie Betriebshandbuch Seite 28

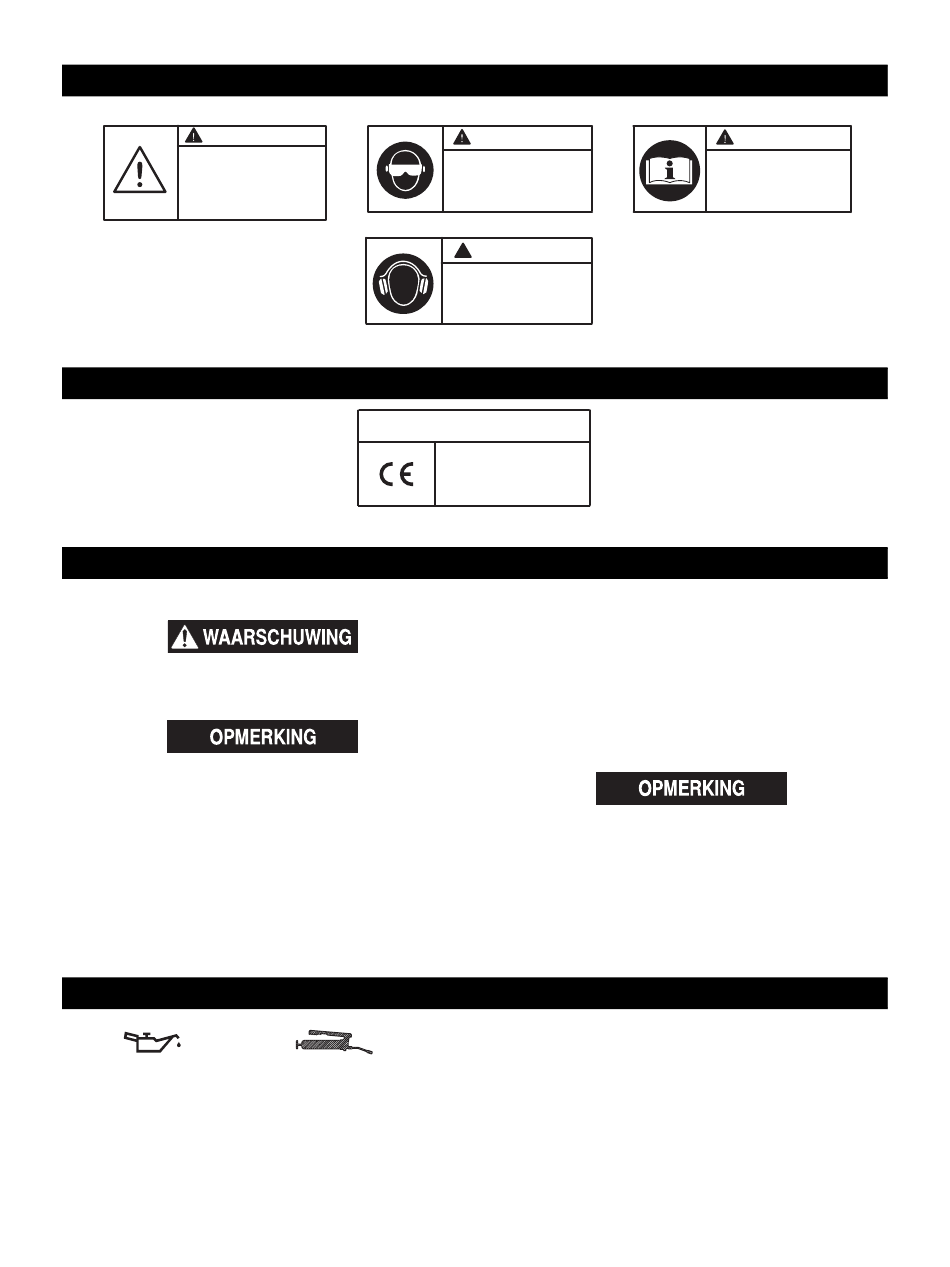

IDENTIFICATIE WAARSCHUWINGSSYMBOOL
WAARSCHUWING
Dit is het symbool voor de veilig-
heidswaarschuwing Het dient om u
te waarschuwen tegen potentieel
risico op letsel. Gehoorzaam alle
veiligheidswaarschuwingen die vol-
gen op dit symbool om lichamelijk
of dodelijk letsel te voorkomen.
IDENTIFICATIE VAN AGENTUURSYMBOOL
AFSTELLING KOPPELING
Voordat u verder gaat eerst de luchttoevoer van het
Gereedschap ontkoppelen.
Het deksel van het koppelingsafstelgat heeft een linkse
schroefdraad. Het deksel naar rechts draaien om het te
verwijderen.
1. Het deksel van het koppelingsafstelgat losdraaien tot
dat het koppelingsafstelgat in het koppelingshuis zich-
tbaar is.
2. Een 1/4" zeskantsleutel in de bithouder steken en het
koppelingsmechanisme verdraaien tot dat de opening
Ingersoll-Rand Nr. 10
Men moet steeds een in-lijn aangesloten
drukluchtsmeerinrichting gebruiken. Wij bevelen u de
volgende Filter-Smeerinrichting-Regeleenheid aan:
28
AFSTELLEN
DE SMERING
Drijfwerk:
Ingersoll-Rand Nr. 67
Koppeling:
Ingersoll-Rand Nr. 28
WAARSCHUWING
U moet te allen tijde
oogbeschermers dragen
wanneeru dit gereedschap
bedient of er
onderhoudswerkzaamheden
aan uitvoert.
WAARSCHUWING
Altijd oorbeschermers
dragen wanneer dit
gereedschap wordt
bediend.
EU-merk
Geeft aan dat is voldaan
aan de relevante
CE-richtlijnen.
tussen de oppervlakken van het borgschijfje van de
koppelingsafstelmoer en de koppelingsafstelmoer
zichtbaar is.
3. De punt van een schroevendraaier met een 1 Phillips-
punt in de opening steken en de schroevendraaier
draaien om de koppeling af te stellen De schroeven-
draaier naar rechts draaien om de spanning en het
koppel van de koppelingsveer te verminderen, en naar
links draaien om deze te doen toenemen.
De meest bevredigende afstelling wordt gewoonlijk bereikt
door het gereedschap voor een bepaalde applicatie te
gebruiken en hierbij het afgegeven koppel te verhogen of te
verlagen tot de gewenste afstelling is verkregen. U wordt in
elk geval aangeraden de uiteindelijke afstelling te doen
geschieden via een geleidelijke progressie.
Internationaal - Nr. C28-C4-FKG0
Wanneer het gereedschap voor onderhoudswerkzaamheden
of voor reparatie gedemonteerd is, het tandwielpakket
smeren met Ingersoll-Rand Nr. 67 vet.
Wanneer het gereedschap voor onderhoudswerkzaamheden
of voor reparatie gedemonteerd is, de koppeling smeren
met Ingersoll-Rand Nr. 28 vet.
WAARSCHUWING
Eerst dit handboek lezen,
dan het gereedschap
bedienen.
P7440 Edition 10
