EN Instruction leaflet / DE Beipackzettel / FR Fiche d'instruction /
ES Manual de instrucciones / IT Prospetto istruzioni
EN Masterliner HD/Flex / DE Masterliner HD/Flex / FR Masterliner HD/
Flex / ES Masterliner HD/Flex / IT Masterliner HD/Flex

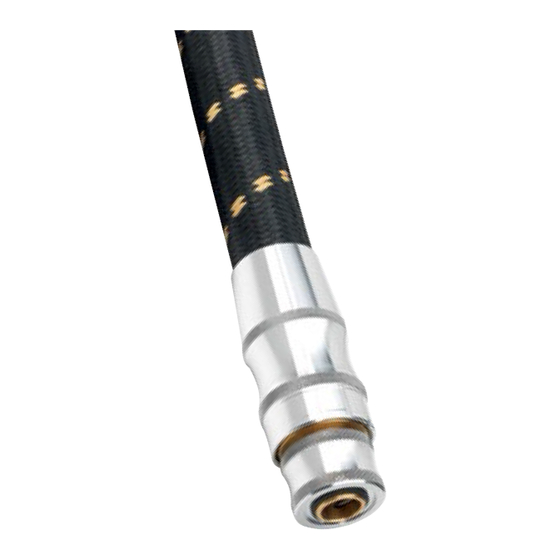

Masterliner HD
1
13
12
11
10
Fig. / Abb. 1
EN
1
Complete connection
torch side
2
Masterliner
3
Complete connection
machine side
4
Connection G1/8"
5
Inlet nipple
6
Connection machine
side
7
Cap
8
O-ring
9
O-ring
10 Cap
11 Connection torch side Anschluss Brennerseite Raccord côté
12 Outlet nipple
13 Connection G1/8"
9
DE
FR
Anschluss kpl.
Raccord complet
Brennerseite
côté torche
Masterliner
Masterliner
Anschluss kpl.
Raccord complet
Maschinenseite
côté machine
Anschluss G1/8"
Raccord G1/8"
Einlaufnippel
Tétine d'entrée
Anschluss
Raccord côté
Maschinenseite
machine
Kappe
Coiffe
O-Ring
Joint torique
O-Ring
Joint torique
Kappe
Coiffe
torche
Auslaufnippel
Tétine de sortie
Anschluss G1/8"
Raccord G1/8"
2
ES
Conector completo
Lado de la antorcha
Masterliner
Conector completo
Lado de la máquina
Conector G1/8"
Engrasador
Conectores lado de
la máquina
Tapa
Junta tórica
Junta tórica
Tapa
Conector lado de la
antorcha
Salida tetón
Conector G1/8"
www.binzel-abicor.com
3
4
5
6
8
7
IT
Attacco compl.
lato torcia
Masterliner
Attacco compl.
lato macchina
Attacco G1/8"
Nipplo d'entrata
Attacco lato
macchina
Cappuccio
O-ring
O-ring
Cappuccio
Attacco lato torcia
Nipplo d'uscita
Attacco G1/8"
