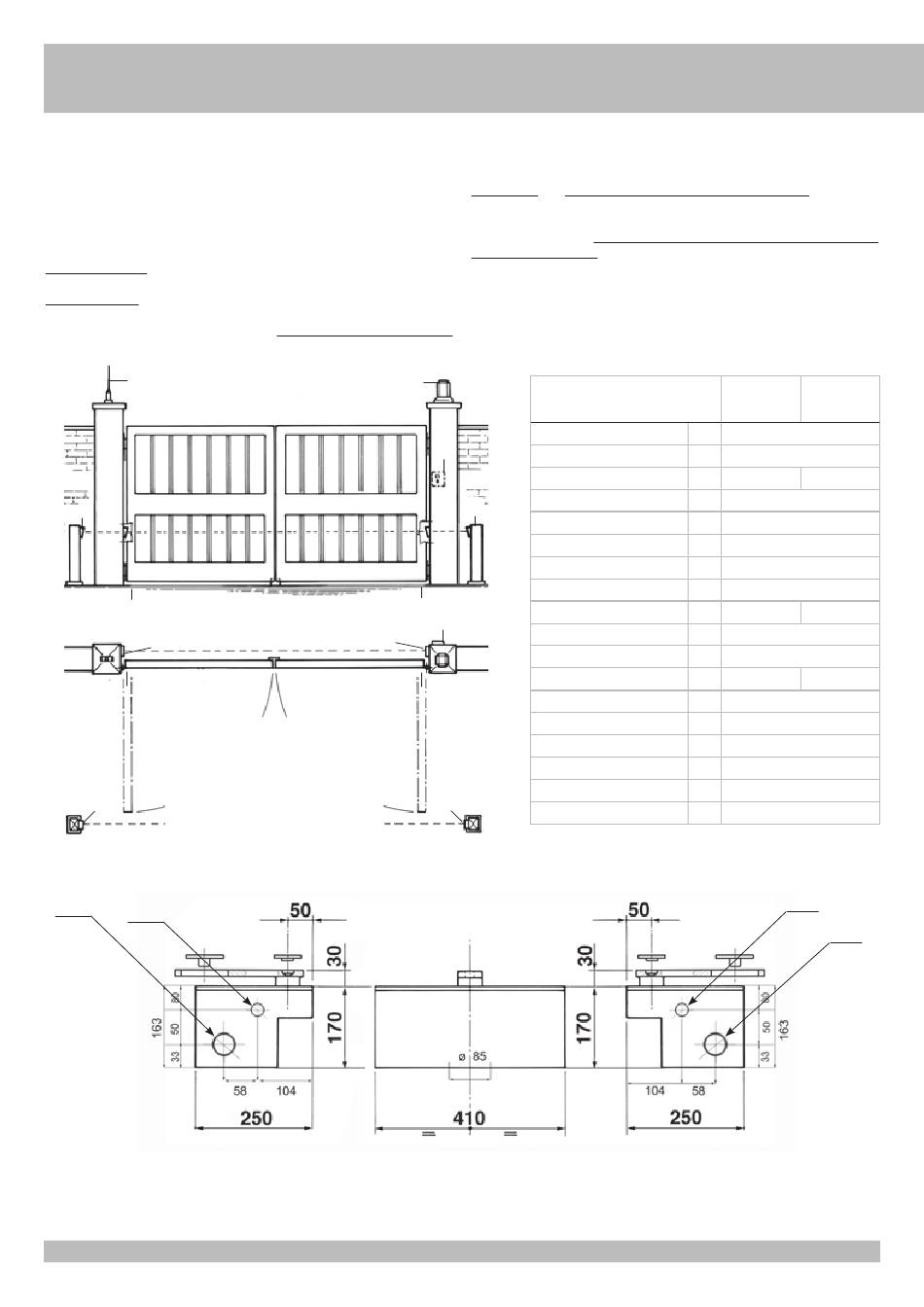

SCHÉMA DÉTAILLÉ DE L'INSTALLATION

CARACTERISTIQUES TECHNIQUES

MAGIC est un operateur réversible équipé d'un embrayage pour regler la force du moteur
et sus réversibilité.
Il est également équipé d'un fin de course mécanique, d'un levier et d'un couvercle de
passage. Il est livré avec une compacte boîtier en acier afin de faciliter son enterrement
(41x25, h17 cm).
MAGIC porte le vantail du portail et il est possible d'enlever le moteur sans avoir à ôter le
vantail.
MAGIC est réversible et ne nécessite donc pas de déblocage.
MAGIC peut actionner aisément des grilles et des portails pesant jusqu'à 350 kg avec des
vantaux d'une longueur allant jusqu'à 2,5 m avec un temps d'ouverture de 20 secondes dans
❷
❺
❶
❹
❶
❶
Operateur MAGIC
❷
Antenne radio
❸
Signal electrique
❹
Photocellules p/protection externe
❺
Photocellules p/protection interne
❺
❻
Selecteur
Ø 65
Ø 35
la version 105° et un temps d'ouverture de 40 secondes dans la version 180° (conformément
aux normes)
MAGIC, dans sa version 105° (fig. 3) est équipé d'un variateur de vitesse du vantail, tant en
ouverture qu'en fermeture (ouverture lente au début puis rapide, fermeture rapide au début
puis lente à l'arrivé en butée).
MAGIC, dans la version 180° (Fig. 4) permet l'ouverture du vantail jusqu'à 180° si l'arbre
en sortie de moteur se trouve dans l'axe des gonds du vantail. Si l'arbre en sortie de moteur
se trouve décalé de 4,5 cm alors permet l'ouverture du vantail jusqu'à 150°.
❸
CARACTERISTIQUES
TECHNIQUES
Longueur maxi du battant
❻
Poids maxi du portail
Temps moyen d'ouverture
Couple maxi
❺
Alimentation et frequence
Puissance moteur
Absorption
Condensateur
❶
Cycles normatifs
❻
Cycles conseillés par jour
❹
Service
Cycles consécutifs garantis
❶
Graisse
Poids du moteur
Bruit
Volume
Temperature de travail
❺
Indìce de protection
1
Mesures en mm
13
MAGIC MAGIC
105° 180°
m 2,5
kg 350
s 20 40
Nm 250
230V~ 50/60Hz
W 190
A 0,8
µF 6,3
n° 18 - 20s/2s 9 - 40s/2s
n° 80
% 50
n° 33/20s 16/40s
SHELL OMALA S2 G100
kg 21
db <70
m 0,020
3
°C -10 ÷ +55
IP 677
Ø 35
Ø 65
2
