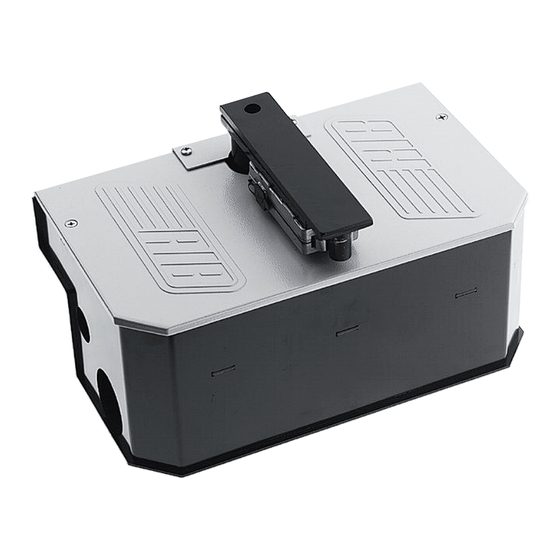

RIB MAGIC IRR-Serie Bedienungsanleitung
Torantriebe für flügeltore
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
MAGIC IRR.
Operatore
Operateur
Operator
Torantrieb
Operador
MAGIC IRR. 105°
MAGIC IRR. 180°
ITALIANO pag. 05 / FRANÇAIS pag. 11 / ENGLISH page 17 / DEUTSCH pag. 23 / ESPAÑOL pag. 29
Alimentazione
Alimentation
Power Supply
Stromspannung
Alimentacion
230V 50/60Hz
Il corretto funzionamento dell'operatore è garantito solo se viene gestito da un quadro di comando RIB
Le bon fonctionnement de l'opérateur n'est garanti que s'il est géré par un panneau de contrôle RIB
The correct operation of the operator is guaranteed only if it is managed by a RIB control panel
Die korrekte Bedienung des Bedieners ist nur gewährleistet, wenn er von einem RIB-Bedienpanel verwaltet wird
El funcionamiento correcto del operador solo está garantizado si está gestionado por un panel de control RIB
Vedere pagina 10
Voir page 16
See page 22
Siehe Seite 28
Ver página 34
OPERATORE IRREVERSIBILE PER CANCELLI A BATTENTE
OPERATEUR IRREVERSIBLE POUR PORTAILS À BATTANT
IRREVERSIBLE OPERATOR FOR LEAF GATES
TORANTRIEBE FÜR FLÜGELTORE
OPERADOR IRREVERSIBLE PARA CANCELAS DE BATIENTE
Peso max cancello
Coppia max
Poids maxi portail
Couple maxi
Max gate weight
Max torque
Max Torgewicht
Max. Drehmoment
Peso máx verja
Coppia max
350 kg / 770 lbs
Nm 250
Codice
Code
Code
Kode
Codigo
AA10960M
AA10965M
Inhaltsverzeichnis
Verwandte Anleitungen für RIB MAGIC IRR-Serie
Inhaltszusammenfassung für RIB MAGIC IRR-Serie
-
Seite 3: Installation
(for example by installing inside a locked board). anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F type geschuetzt werden (z.B.mit einen Schluesselkatsten in einem Panzergehaeuse). - Seite 4 L’eliminazione dei materiali va fatta rispettando le norme vigenti. Non gettate il 2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con vostro apparecchio scartato, le pile o le batterie usate nei rifiuti domestici. Avete la sección mínima de 1,5 mm 2 e igualmente atenerse a la norma IEC 364 y a las normas...
-
Seite 23: Technische Eigenschaften
ANLAGEN LAY-OUT TECHNISCHE EIGENSCHAFTEN MAGIC IRR. ist ein Selbsthemmender Antrieb mit einen mechanischen Endanschlag und eine befahrbare Abdeckung. MAGIC IRR. 105° ein Flügel-Verzögerungssystem sowohl bei der Öffnungs- als auch bei der Schließbewegung (Beschleunigung der anfänglich langsamen Öffnungsbewegung und Verzögerung der Schließbewegung am Anschlag) auf. MAGIC IRR. -
Seite 24: Prüfung Von Der Montage
INSTALLATION MAGIC IRR. PRÜFUNG VON DER MONTAGE Komponenten zur Installation nach der Norm EN 12453 Das Flugeltor muß fest an der Angelpunkten der Träger fixiert sein, darf sich während der ANWENDUNG DER SCHLIESSUNG Bewegung nicht biegen und ohne Reibung bewegen. Bevor MAGIC montiert wird ist es besser alle Hindernisse, die bei der Montage auftreten können festzustellen. - Seite 25 Mod. 105° Mod. 180°...
-
Seite 26: Einstellung Mechanische Endanschläge Magic 105
EINSTELLUNG MECHANISCHE ENDANSCHLÄGE MAGIC 105° Mit einem MAGIC-Antrieb erübrigen sich Anschläge im Boden o.ä., da er über interne, regulierbare Endlagenschrauben zur Begrenzung der Torbewegung verfügt. Für den Zugang zu den Schrauben die Abdeckung abnehmen. Die gewünschte Toröffnung über Ein- bzw. Abdrehen der entsprechenden Endlagenschraube (A) einstellen. -
Seite 27: Wartung
folgt von der Seite 39 NOTENTRIEGELUNG Diese darf nur nach Unterbrechung der Stromzufuhr zum Motor durchgeführt werden. Um das Tor manuell richtig zu pruefen muessen folgende Punkte beachtet werden: - Das Tor muss einen geeigneten Griff haben. - Dieser Griff muss so angebracht sein das er kein Risiko ist beim Test. - Daß... - Seite 28 B2-CRX RADIO-MODUL 433MHz Kode ACG8069 FERNSENDER SUN Kode ABB2050 SUN 2CH Kode ACG6052 SUN 4CH Kode ACG6054 SUN CLONE 2CH Kode ACG6056 SUN CLONE 4CH Kode ACG6058 SUN-PRO 2CH Kode ACG6210 SUN-PRO 4CH Kode ACG6214 SUN-PROX 2CH Kode ACG6220 SUN-PROX 4CH Kode ACG6224 APP8050 APP-Karte APP8054 APP+-Karte...
- Seite 36 Dichiarazione di incorporazione per le quasi-macchine - Direttiva Macchine 2006/42/CE, Allegato II., B Déclaration d’incorporation pour les quasi-machines - Directive Machines 2006/42/CE, Annexe II, B Declaration of incorporation for partly completed machinery - Machinery Directive 2006/42/EC, Annex II., B Einbauerklärung für unvollständige Maschinen - Maschinenrichtlinie 2006/42/EG, Anhang II, B Declaración de incorporación de una cuasi máquina - Directiva de Máquinas 2006/42/CE, Anexo II, B R.I.B.
