6. Leckratenmessung
Anzeige stabil ist, bestätigt man diesen Wert mit der „ENTER"-Taste. Er wird dann für
die weitere Leckratenbestimmung nach G 624 als V

Messprinzip:

Wird aus einem Leitungssystem ein bekanntes Probenvolumen V
medizinischen Spritze oder einer Rußpumpe) entnommen, so lässt sich aus der daraus
resultierenden Druckänderung das Gesamtvolumen V
Bei kleinen Rohrvolumen reicht eine medizinische Spritze, bei größeren Rohrvolumen
kann die Handrußpumpe verwendet werden. Die Auswahl sollte so erfolgen, dass die
Druckänderung mindestens 5 hPa ergibt. Aus dem Boyle-Mariottschen Gesetz lässt
sich folgende Gleichung für das gesuchte Volumen V
V = V
Rohr
mit:
V gesuchtes Leitungsvolumen, maximal 1000,0 l
Rohr
V Entnahmevolumen Default: 0,100 l, z.B. mit 100 ml med.Spritze
Probe
Dp max. Druckdifferenz Pa, die sich durch Probenahme ergibt
absoluter Luftdruck, manuelle Eingabe in Menüpunkt Setup
p
akt
(Default: 1013 hPa)

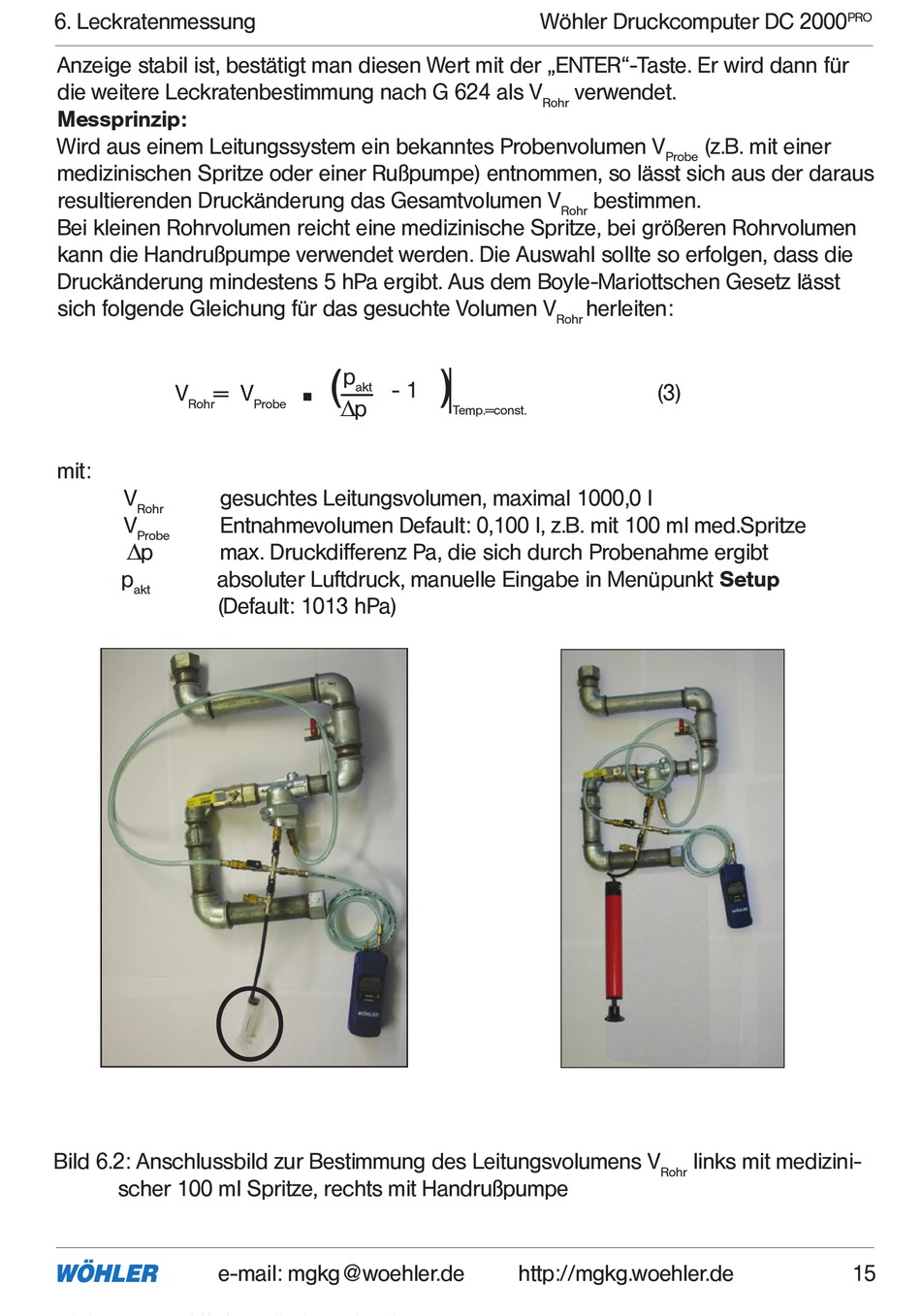

Bild 6.2: Anschlussbild zur Bestimmung des Leitungsvolumens V
scher 100 ml Spritze, rechts mit Handrußpumpe
