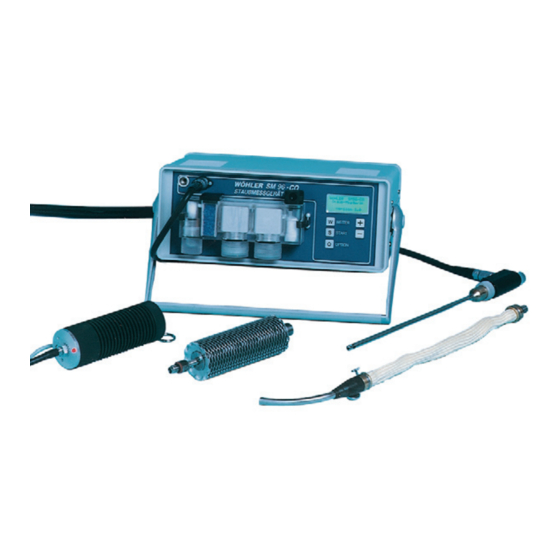

Staubmessgerät SM 96-CO
TÜV By RgG 185
Inhalt
1. Spezifikation .................................. 2
2. Grundlagen der Messung .............. 4
3. Bedienelemente ............................. 7
4. Kurzanleitung ................................. 8
der Messeinrichtung .................... 13
8. Gasweg ........................................ 15
9. Zubehör ....................................... 16
11. Konformitätserklärung ................. 19
12. Garantie und Service ................... 20
Technik nach Maß
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wohler SM 96-CO

Inhaltszusammenfassung für Wohler SM 96-CO

  • Seite 1: Inhaltsverzeichnis

    Staubmessgerät SM 96-CO TÜV By RgG 185 Inhalt 1. Spezifikation ........2 8. Gasweg ........15 2. Grundlagen der Messung ....4 9. Zubehör ........16 3. Bedienelemente ......7 10. Ersatzteile für den Kondensatabscheider „MAXI“ ..18 4. Kurzanleitung ......... 8 11.

  • Seite 2: Spezifikation

    Geräterückseite betrieben. Andere Stromarten dürfen hier keinesfalls angeschlossen werden. Das Wöhler SM 96-CO sollte grundsätzlich nur von fachkundigem Personal für den vorgesehenen Zweck und innerhalb der spezifizierten Daten einge- setzt werden. Eine Haftung oder Garantie für mit dem Gerät ermittelte Ergeb- nisse oder für bei der Nutzung des Geräts entstandene Schäden ist in jedem...

  • Seite 3: Messprinzip

    • Kohlenmonoxidgehalt CO (verdünnt) So kann schon während der Messung der Verbrennungsprozess beurteilt werden. Nach 15 Minuten schaltet das SM 96-CO automatisch zur Messung vom O und CO-Gehalt im Abgassammelbeutel um. 1.4 Messwerte: Massenstrom des Rauchgases Massenstromregelung: 9 NL/min, bei Druckdifferenzen von 0 hPa bis 250 hPa (keine bis übermäßig starke Staubbeladung) an der Hülse...

  • Seite 4: Errechnete Werte

    1. Spezifikation Wöhler SM 96-CO Sauerstoffkonzentration: Anzeige: Volumen-% bezogen auf trockenes Abgas Messprinzip: elektrochemischer Sensor Messbereich: 0 bis 20,9 Vol-%, Auflösung 0,1 Vol-% Genauigkeit: +/- 0,3 Vol-% Kohlenmonoxidkonzentration: Anzeige: Vol-ppm bezogen auf trockenes Abgas Messprinzip: elektrochemischer Sensor Messbereich: 0 bis 16.000 Vol-ppm, Auflösung: 1 Vol-ppm Genauigkeit: <...

  • Seite 5: Elektrische Daten

    1. Spezifikation Wöhler SM 96-CO 1.6 Absaugdauer: 15 Minuten, jedoch auch in Sekundenschritten programmierbar von 0 bis 5 Std. 1.7 Elektrische Daten: Versorgungsspannung 230 V AC, 250 W, Stromaufnahme der heizbaren Sonde: max. 3,5 A (bei 24 V AC über eingebaute 24 V-Ver sorgung in der Anzeigeeinheit) Kühlung:...

  • Seite 6: Grundlagen Der Messung

    Kern des Rauchgasstromes festgestellt und ist jeweils zeit- gleich mit dem Sauerstoff- und Kohlenmonoxidgehalt im Abgas als Viertel- stundenmittelwert zu ermitteln. Beim SM 96-CO ist diese Gasanalyse mit im Staubmessgerät integriert. Die gemessenen Emissionen sind nach der Beziehung...
  • Seite 7 2. Grundlagen der Messung Wöhler SM 96-CO auf den Bezugssauerstoffgehalt umzurechnen. Es bedeuten: = Emission, bezogen auf den Bezugssauerstoffgehalt = gemessene Emission = Bezugssauerstoffgehalt in Volumenprozent = Volumengehalt an Sauerstoff im trockenen Abgas = CO-Massenkonzentration (g/m ), bezogen auf Normdichte und O = CO-Volumenkonzentration (ppm), verdünnt...

  • Seite 8: Absauggeschwindigkeit

    2. Grundlagen der Messung Wöhler SM 96-CO messer), besser 5 x D. An einer solchen Stelle ist die Staubbeladung über dem Querschnitt des Abgasrohres gleich, auch die Kornfraktion ist unver- ändert. Um Wandeinflüsse auszuschalten, wird in der geometrischen Mitte des Abgaskanales gemessen, da hier auch der Kern des Rauchgasstromes (höchste Temperatur) zu finden ist.
  • Seite 9 2. Grundlagen der Messung Wöhler SM 96-CO chenden Anlage einem Gewicht von ca. 0,01 g, das entspricht dem Gewicht eines Wassertropfens von weniger als 3 mm Durchmesser. Um Fehler bei der Ermittlung dieses kleinen Gewichtes zu vermeiden, darf die Filterhülse nicht beschädigt und nicht beschmutzt werden. Das Herausneh- men aus der Blechbüchse und Aufschieben auf die Sonde sollte über einem...

  • Seite 10: Bedienelemente

    3. Bedienung und Einstellung Wöhler SM 96-CO 3. Bedienung und Einstellungen 3.1 Bedienelemente Display elektrischer Anschluss Sondenheizung (Geräterückseite) Abgasschlauch (Geräterückseite) Staubsondenansaugschlauch Kondensatabscheider Anschlussstutzen für Abgassammelbeutel Tastenfeld Anschlussbuchse für TA-Sonde Anschluss für Staubsondenschlauch Sondenrohr mit Konus Rauchgaskühlrohr geregelt beheizbare Staubsonde mit Filteraufnahme...
  • Seite 11 3. Bedienung und Einstellung Wöhler SM 96-CO Tastenfeld Weiter Start Option W WEITER Bestätigt die angezeigte Meldung, so dass der nächste Pro- grammpunkt erreicht wird. S START Startet eine Wiederholungsmessung O OPTIONSMENÜ zur Überprüfung des Gerätes: · Startet einen Spülvorgang von 5 Minuten zur Gerätetrock- nung ·...
  • Seite 12 4. Ablauf einer Staubmessung Wöhler SM 96-CO 4. Ablauf einer Staubmessung · Zunächst ist eine Messöffnung in der Abgasleitung an geeigneter Stelle anzubringen, siehe auch Kapitel 2, Entnahmeort. · Das Staubmessgerät kann zur Messung in der Transporttasche bleiben. Es darf nicht stehend (senkrecht) betrieben werden. Den gereinigten, mit Granulat und Watte versehenen Kondensator an der Gerätevorderseite...
  • Seite 13 . Ablauf einer Staubmessung Wöhler SM 96-CO Bei Betrieb mit Monitorfunktion wird vor der Staubmessung der Gasweg eine Minute mit Frischluft gespült. In der anschließenden Phase werden die elektrochemischen Messzellen auf Frischluft kalibriert. Während dieser Zeit können die Kernstromtemperatur und der Zug mit der TA-Sonde bestimmt werden: Kalibrierung TA: xx°C...
  • Seite 14 4. Ablauf einer Staubmessung Wöhler SM 96-CO Beim Dichtheitstest muss der Staub- Dichtheitstest sondenschlauch wieder am Konden- *mit Hülse* sator angeschlossen, die Staubsonde zugehalten und die Taste <W> gedrückt Sonde zuhalten werden. dann <W> eiter Bei kräftigem Zudrücken der Entnah- mesondenöffnung mit dem Daumen...

  • Seite 15: Monitorfunktion

    4. Ablauf einer Staubmessung Wöhler SM 96-CO Befindet sich die Feststoffheizung im Warten, bis LED geforderten Betriebszustand und zeigt Sondenheizung blinkt, o. aus die blinkende oder erloschene LED im Sondenhandgriff das stabile Erreichen dann <W> eiter der geforderten 70 °C an, wird durch Drücken der Taste <W>...
  • Seite 16 4. Ablauf einer Staubmessung Wöhler SM 96-CO 4.2. Programmpunkt: „AUSWERTUNG“ Zunächst muss bei Erscheinen der Wöhler SM 96-CO folgenden Meldung der Staubsonden- schlauch vom Kondensator gezogen Staubsondenschlauch werden und dann das Gerät für eine abziehen, dann Kalibrierung der Messzellen mit Frisch- <W>...
  • Seite 17 Transportbüchse legen. • Das Staubmessgerät ausschalten und den mit Kondensat gefüllten Kondensator reinigen. • Heizung wieder auf vorgefundene Werte einstellen. 4.3 Programmpunkt „OPTIONEN“ Zuerst muss das SM 96-CO einge- Optionen: schaltet und dann die Taste <O> <W> O ref, COgr gedrückt werden. Es erscheint neben- stehendes Optionsmenü. <S> spülen <O>...

  • Seite 18: Auswertung Der Messung

    5. Auswertung der Messung Wöhler SM 96-CO Abschließend wird eine Kalibriernum- TA-Sonden Offset mer angezeigt. (TA-Offset) Sie muss TA of: 8551 mit der Angabe auf der Wechselsonde der TA-Sonde übereinstimmen (unter der Seriennummer). <+-> oder <W>eiter Taste <S>: Spülen Die Taste <S> startet einen fünfmi- Spülzeit...

  • Seite 19: Betriebs- Und Wartungshinweise

    6. Betriebs- und Wartungshinweise Wöhler SM 96-CO Verordnung, wenn der Emissionsgrenzwert nicht überschritten wird. 6. Betriebs- und Wartungshinweise 6.1. Sicherheitshinweise Das Gerät darf nur vom Fachmann geöffnet werden! - Vorsicht Lebensgefahr - 230 V, 50 Hz Die im Sondengriff angebrachte Heizung wird mit 24 V über den Anschluss auf der Geräterückseite betrieben.
  • Seite 20 6. Betriebs- und Wartungshinweise Wöhler SM 96-CO Abb. 6.1: Kondensatabscheider In der mittleren Kammer befindet sich Kieselgeel, welches nach der Mess- arbeit getrocknet werden kann. Damit Staubpartikel nicht als Rückstand verbleiben, sollte das Kieselgeel mit dem Haartrockner getrocknet werden. Zur Reinigung läßt sich der Kondensator von der Gehäusefrontseite abneh- men, nachdem die Klammern gelöst sind.Die beiden mittleren Kondensat-...
  • Seite 21 6. Betriebs- und Wartungshinweise Wöhler SM 96-CO Reinigung der Rauchgaskühlrohre Die Umlenkbleche dürfen unter keinen Umständen verformt werden, da sonst die Kühlleistung verändert werden kann. 6.4 Messzellen Die Analyse des Abgassammelbeutels erfolgt mit elektrochemischen Zellen. Diese Messzellen verbrauchen sich bzw. unterliegen Verschleißerscheinun- gen.

  • Seite 22: Halbjährliche Funktionsprüfung Der Messeinrichtung

    Tabelle 1 verwenden. Anschließend ermittelt man mit Hilfe der Raumtempe- ratur anhand von Diagramm 1 das Luftvolumen, das das Staubmessgerät SM 96-CO während eines Spülvorganges absaugen muss. Bei einem Luftdruck von beispielsweise 980 hPa und einer Raumtemperatur von 20°C muss das Gerät ein Volumen von 157 ± 5% Litern Luft absaugen.
  • Seite 23 7. Funktionsprüfung der Messeinrichtung Wöhler SM 96-CO...

  • Seite 24: Gasweg

    8. Gasweg Wöhler SM 96-CO 8. Gasweg...

  • Seite 25: Zubehör

    9. Zubehör Wöhler SM 96-CO 9. Zubehör • Kupplungsschlauch Best.-Nr. 9526 Trichterförmiger Silikonschlauch (15 cm lang) mit Alu-Gasstecker • T-Stück mit Alu-Steckerdorn 0,5 mm Best.-Nr. 9523 • Wechselsonde Mit Stecksonde A 97 – 295 mm, Schlauchkabel 3,0 m lang Best.-Nr. 9628 • Tragetasche aus Cordura Best.-Nr. 9520 • Rauchgaskühlrohr 100 mm (225°C bis 300°C) Best.-Nr. 9511...

  • Seite 26: Ersatzteile Für Den Kondensatabscheider „Maxi

    10. Ersatzteile für den Kondensatabscheider Maxi Wöhler SM 96-CO Angehörigen des Schornsteinfegerhandwerks liefert der ZIV St. Augustin, gewogene Hülsen in nummerierten Büchsen und übernimmt die Auswertung des Messwertes. 10. Ersatzteile für den Kondensatabscheider „MAXI“ Kondensatfänger-Gehäuse Best.-Nr. 20414 Kühlblock Best.-Nr. 20415 Runddichtring 30 x 3 Best.-Nr.
  • Seite 27 11. Hinweise zur Entsorgung Wöhler SM 96-CO Abb. 10.1: Ersatzteile für Kondensatabscheider Maxi 11. Hinweise zur Entsorgung Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union - gemäß Richtlinie 2002/96/EG des Europäischen Parla- ments und des Rates vom 27. Januar 2003 über Elektro- und Elektronik-Alt- geräte - einer fachgerechten Entsorgung zugeführt werden.
  • Seite 28 12. Konformitätserklärung Wöhler SM 96-CO 12. Konformitätserklärung Hersteller: WÖHLER Messgeräte Kehrgeräte GmbH Schützenstr. 38, D-33181 Bad Wünnenberg erklärt, dass das Produkt: Produktname: Staubmessgerät Modellnummer: SM 96-CO folgende Produktspezifikationen: EN 60742 9/95 EN 50081-1 3/93 EN 50082-2 2/96 unter den unten genannten Bedingungen/Einschränkungen genügt.

  • Seite 29: Service Und Verkaufsstellen

    13. Garantie und Service Wöhler SM 96-CO Garantie und Service 13.1 Garantie Jedes Wöhler Staubmessgerät SM 96 wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskont- rolle. Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf das Messgerät 12 Monate ab Verkaufsdatum.
  • Seite 30 Programmablauf Wöhler SM 96-CO Programmablauf des Staubmessgerät SM 96-CO Versionsmeldung Wöhler-Staubmessgerät Staubmessung Auswertung Option Spülen mit Spülen mit Einstellungen Frischluft (1Min.) Frischluft (1Min.) · Bezugssauerstoffge- halt einstellbar, O Kalibrieren der Mess- Kalibrieren der Mess- · oberer Grenzwert zellen (1,5 Min.) zellen (1,5 / 3 Min.)
