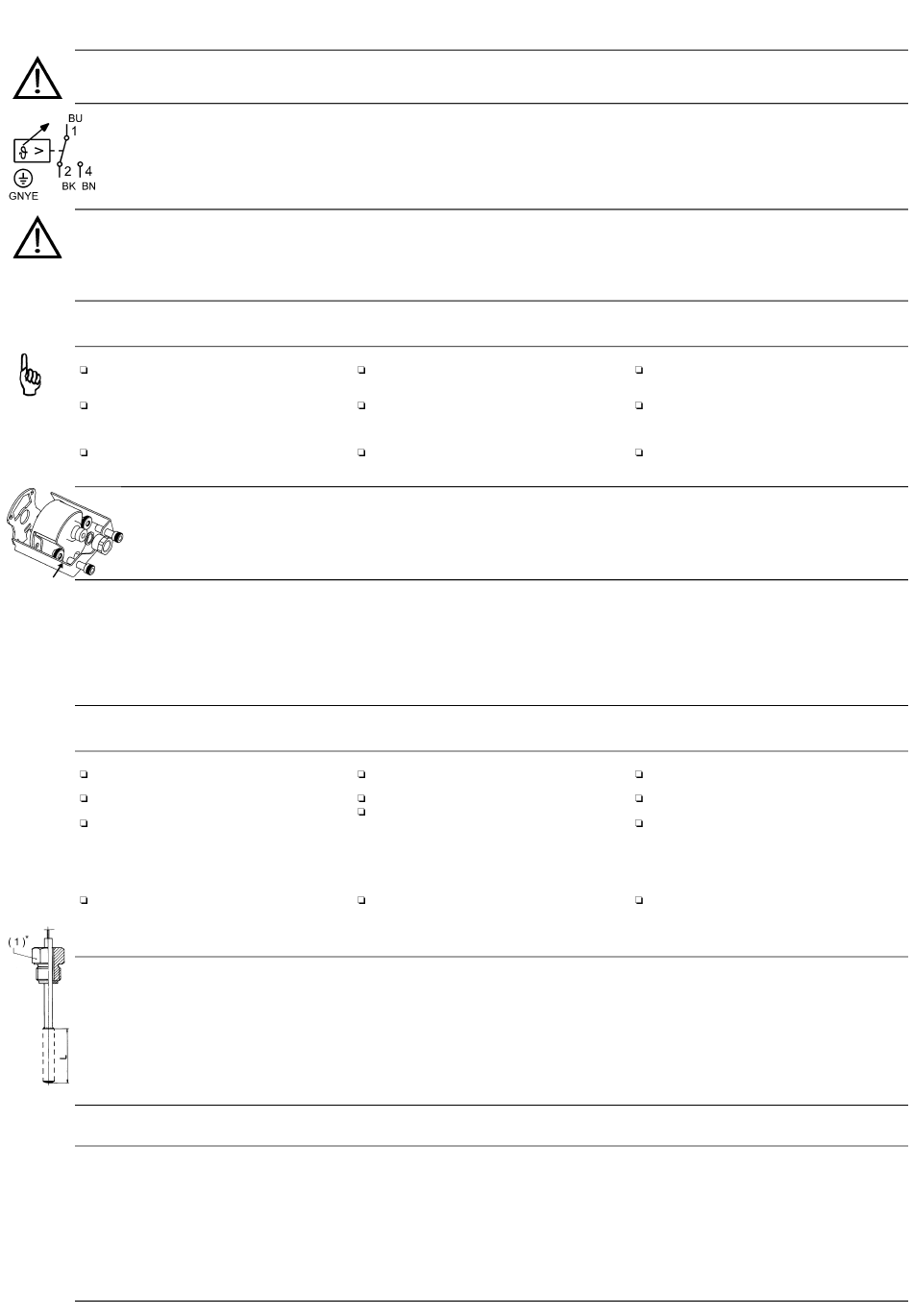

3. Elektrischer Anschluss
Vorsicht
Der elektrische Anschluss darf nur von Fachpersonal
vorgenommen werden.
Die entsprechenden VDE- bzw. Landesvorschrif-
ten sind zu beachten. Zulässige Schaltleistung
siehe Typenschild.
Der Anschluss der Kontakteinrichtung ist nach
dem
Anschlussbild nach
chzuführen.
Der elektrische Anschluss erfolgt über Flachs-
tecker A 6,3 x 0,8 nach DIN 46244.
Vorsicht
Bei gefährlichen Messstoffen, wie z.B. Sauerstoff,
Acytylen, brennbaren und giftigen Stoffen, sowie bei
Kälteanlagen, Druckbehältern usw. sind die betref-
fenden einschlägigen Vorschriften und Bestimmun-
gen zu beachten.
4. Montage
Achtung
MICROSTATE-M1 sollen nicht unmittelbar aggre-
siven Medien ausgesetzt werden. Beim Einbau
Schutzart berücksichtigen.
Starke Erschütterungen, die auf das Thermometer
einwirken, beeinträchtigen Funktion und Lebens-
dauer des Gerätes. Das Gerät möglichst erschüt-
terungsfrei montieren.
Erforderliche Zubehörteile sind dem Gerät in
einem Beutel beigefügt. Die Verpackung ist daher
genau zu kontrollieren.
Montage: Kunststoffabdeckung (TZ /426)
Umgebungstemperaturen
MICROSTATE mit organischer bzw. Gasfüllung haben
die größte Messgenauigkeit bei einer Umgebungs-
temperatur von +23°C an Gehäuse und Fernleitung.
Abweichende Umgebungstemperaturen führen zu
Anzeigefehlern. Der jeweilige Einfluss auf Gehäuse
bzw. Fernleitung und die zulässige Umgebungstem-
peratur, bzw. die Grenzwerttemperatur für Lagerung
und Transport sind dem entsprechendem Typenblatt
zu entnehmen.
Nenngebrauchslage
siehe Typenblatt (Schalttafelausschnitt).
Verlegen der Fernleitung
Die Fernleitung soll nicht dicht an Kälte- oder Wär-
mequellen vorbeigeführt werden.
Die Fernleitung ist vor möglicher Beschädigung zu
schützen.
Knicken oder Unterbrechen der Fernleitung führt
zum Ausfall des Gerätes.
minimaler Biegeradius
Edelstahlkapillare = 50 mm
Kupferkapillare
= 05 mm
Ist der Fühler Erschütterungen oder Vibrationen
ausgesetzt, soll die Fernleitung zwischen dem
letzten Befestigungspunkt und dem Fühler in
mehreren Schlaufen freischwingend verlegt wer-
den.
Fühlereinbau
Der Temperaturfühler muß so eingebaut werden, daß
sein „aktives Teil" (mit Länge „L" gekennzeichnet)
vollkommen in das zu messende Medium eintaucht,
sonst tritt ein Messfehler auf. Bei der Wahl des Tem-
peratur-Einbauortes ist die Temperaturverteilung in
dem zu messendem Medium zu berücksichtigen. Bei
Verwendung von Schutzhülsen kann durch Einfüllen
eines Wärmekontaktmittels der Wärmeübergangs-
Widerstand
zwischen
Fühleraußenwand
Schutzrohr-Innenwand reduziert werden.
5. Bedienung
Sollwerteinstellung
Die Sollwerteinstellung erfolgt mit dem Drehknopf an
der Frontscheibe. Bei Geräten mit TZ /477 ist die Sol-
lwerteinstellung durch eine aufgeschraubte Abdeck-
kappe
geschützt.
Nach
Abdeckkappe ist die Sollwerteinstellung mit dem an
der Geräterückseite befestigten Schlüssel möglich.
Sollwertbegrenzung
MICROSTATE-M1 besitzen am Skalenanfang und am
Skalenende eine interne Sollwertbegrenzung. Bei
TZ /510 ist die Sollwertbegrenzung nach Kundenvor-
gabe eingestellt.
Electrical connection
Danger
The electrical connection must only be carried out by
qualified personnel.
The appropriate VDE or local regulations must be ob-
served. See nameplate for the permissible contact
rating.
The connection of the contact device has to be made
DIN 46 199
dur-
in accordance with the connection diagram to
DIN 46 199.
The electrical connection is by faston connectors
A 6.3 x 0.8 to DIN 46 244.
Danger
With dangerous measurement media, such as oxy-
gen, acetylene, inflammable and toxic substances, as
well as in refrigeration equipment, pressure vessels
etc., the relevant instructions and regulations must be
observed.
Installation
Caution
MICROSTATS-M1 must not be directly exposed to
corrosive media. Note the degree of protection
when installing.
Function and life of the thermometer will be impai-
red if it is subjected to strong vibration. It must
therefore be mounted in largely vibration-free
locations.
The necessary accessories are enclosed in a bag
that comes with the instrument. Please check the
packaging carefully!
Mounting: plastic cover (code TZ /426)
Ambient temperatures
MICROSTATS with organic or gas filling have the hi-
ghest measuring accuracy at an ambient temperature
of +23°C at the case and capillary. Other ambient
temperatures will lead to indication errors. The cor-
responding influence on the housing or capillary and
the permissible ambient temperature, or the tempe-
rature limit for storage and transport can be taken
from the appropriate data sheet.
Nominal operating position
see Data Sheet (panel cut-out).
Arrangement of the capillary
The capillary should not be run close to sources of
cold or heat.
Protect the capillary from possible damage.
Kinks or breaks in the capillary will disable the ins-
trument.
minimum bending radius
st. steel capillaries = 50 mm
copper capillaries
If the probe is subjected to shock and vibration,
the capillary should be arranged in several loops
between the last fixing point and the probe, so
that it can swing freely.
*( 1 ) = SW
Probe installation
The thermometer probe must be so installed that its
active portion (marked length L) is completely immer-
sed in the medium to be measured, otherwise a
measurement error will occur. When deciding on the
thermometer probe location, the temperature distri-
bution in the medium has to be taken into account.
When using protective pockets, the heat transfer re-
sistance between the outside of the probe and the in-
und
ner wall of the protection tube can be reduced by
filling it with a thermal contact medium.
Operation
Setpoint adjustment
The setpoint can be adjusted by the knob on the win-
dow. In the case of instruments with code TZ /477,
the setpoint adjuster is protected by a screwon cover.
Abschrauben
der
When the cover is removed, the setpoint can be ad-
justed by a key (attached to the back of the instru-
ment).
Setpoint limiting
MICROSTATS-M1 have an internal setpoint limitation
at the start and end of the scale.
With code TZ /510, setpoint limiting is set to custo-
mer specification.
Raccordement électrique
Prudence
Seul du personnel spécialisé peut effectuer le raccor-
dement électrique.
Il faut respecter la réglementation en vigueur. Pouvoir
de coupure admissible : voir plaque signalétique.
Il faut raccorder le dispositif de contact conformé-
ment
DIN 46 199.
Le raccordement électrique est effectué à l'aide
de cosses plates A 6,3 x 0,8 suivant DIN 46 244.
Prudence
En cas de matières dangereuses (comme par exem-
ple oxygène, acétylène, matières inflammables et
toxiques) ainsi que dans des installations frigorifi-
ques, des réservoirs sous pression etc., il faut res-
pecter les règlements et dispositions en vigueur
applicables.
Montage
Attention
Il ne faut pas exposer directement les MICROS-
TATS-M1 à des milieux agressifs. Tenir compte de
l'indice de protection pour le montage.
De fortes vibrations peuvent affecter le fonction-
nement et la durée de vie du thermomètre. Dans
la mesure du possible, il faut monter l'appareil à
l'abri des vibrations.
Les accessoires nécessaires sont joints à l'appa-
reil dans un petit sac. C'est pourquoi il faut vérifier
soigneusement l'emballage.
Montage : capot en matière synthétique
(option 426)
Températures ambiantes
Les MICROSTATS-M1 présentent la meilleure préci-
sion de mesure à la température ambiante de +23 °C
sur le boîtier et le capillaire. Des températures am-
biantes différentes provoquent des erreurs d'indica-
tion. La fiche technique précise l'influence de la tem-
pérature ambiante sur le boîtier et le capillaire ainsi
que les températures ambiantes admissibles pour le
stockage et le transport.
Position nominale d'utilisation
Voir plaque signalétique (découpe du tableau de
commande).
Pose du capillaire
Le capillaire ne doit pas cheminer près de sources
froides ou chaudes.
Il faut protéger le capillaire pour éviter son éven-
tuelle détérioration.
Le flambage ou la rupture du capillaire provoque la
panne de l'appareil.
Rayon de courbure minimal
Capillaire en acier inox.
= 05 mm
Capillaire en cuivre
Si la sonde est soumise à des vibrations ou des
chocs, il faut que le capillaire fasse plusieurs bou-
cles entre le dernier point de fixation et la sonde,
afin d'osciller librement.
*( 1 ) = hex
Montage de la sonde
Il faut monter la sonde de température de telle sorte
que sa "partie active" (désignée par la longueur "L")
soit complètement immergée dans le milieu de mesu-
re, sinon il y a un risque d'erreur de mesure. Lors du
choix du lieu de montage de la sonde de températu-
re, il faut tenir compte du champ de température du
milieu de mesure. En cas d'utilisation de doigts de
gant, le remplissage avec un milieu thermosensible
peut réduire la résistance de transfert de chaleur
entre la paroi externe de la sonde et la paroi interne
du doigt de gant.
Commande
Réglage de la consigne
Un bouton tournant sur le transparent permet de ré-
gler la consigne. Sur les appareils avec option 477, le
réglage de la consigne est protégé par un capot vis-
sé. Après dévissage du capot, il est possible de ré-
gler la consigne avec la clé fixée à l'arrière de
l'appareil.
Limitation de la consigne
Les MICROSTATS-M1 possèdent une limitation inter-
ne de la consigne en début et en fin d'échelle. Avec
l'option 510, la limitation de consigne est réglée en
fonction de l'indication du client.
au schéma de raccordement suivant
= 50 mm
= 05 mm
*( 1 ) = OC
