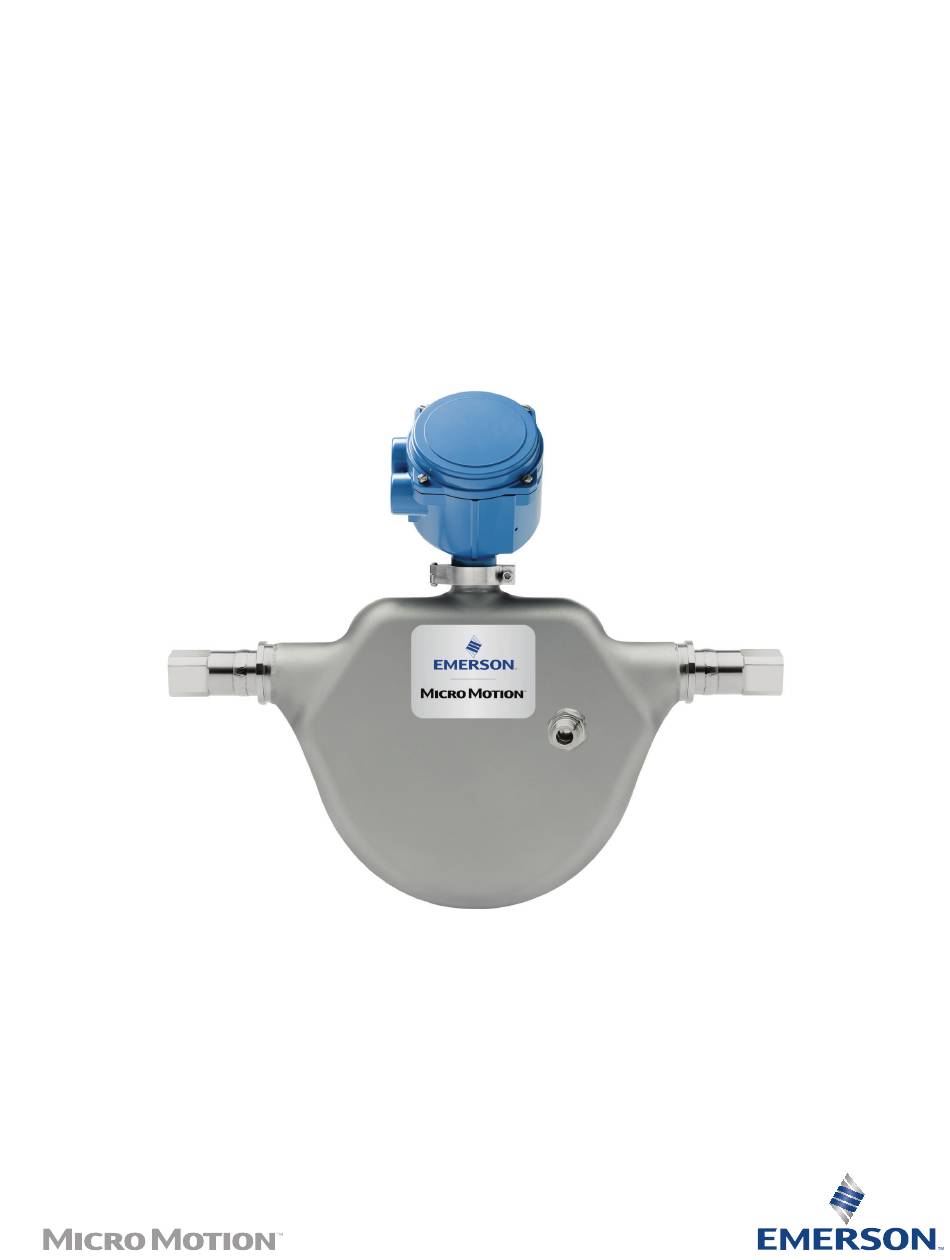

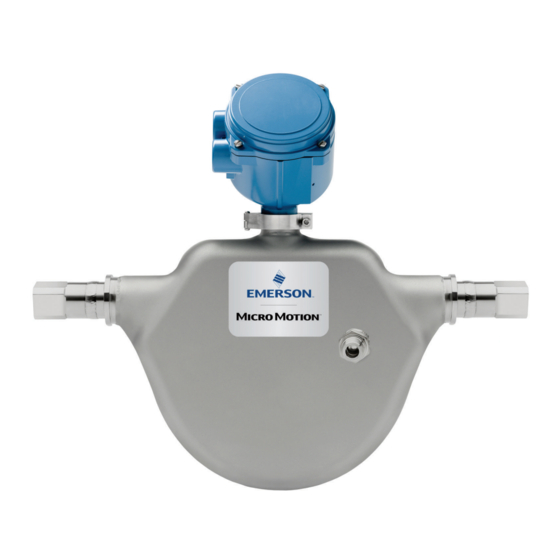

- Seite 1 Installationsanleitung MMI-20035669 , Rev AC August 2019 ™ Micro Motion HPC010P Ultrahochdruck- Durchflussmesssystem...
- Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundendienst E-Mail: • Weltweit: flow.support@emerson.com •...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung Inhalt MMI-20035669 August 2019 Inhalt Kapitel 1 Planung......................... 5 1.1 Checkliste für die Installation......................5 1.2 Bewährte Verfahren..........................6 1.3 Schwingungsgrenzen........................6 1.4 Temperaturgrenzen......................... 6 Kapitel 2 Montage........................9 2.1 Montage des Sensors........................9 2.2 Montage des Core-Core Prozessors mit erweiterter Funktionalität ..........10 2.3 Montage der eigensicheren Barriere .................... - Seite 4 Inhalt Installationsanleitung August 2019 MMI-20035669 Micro Motion HPC010P...
-
Seite 5: Kapitel 1 Planung
Installationsanleitung Planung MMI-20035669 August 2019 Planung Checkliste für die Installation □ Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. □ Prüfen, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte des Messsystems liegen. -
Seite 6: Bewährte Verfahren
• Die Elektronik ist bei einer Umgebungstemperatur unter -40,0 °C und über 60,0 °C nicht einsetzbar. Wenn ein Sensor in einer Umgebungstemperatur verwendet werden soll, die außerhalb des für die Elektronik zulässigen Bereichs liegt, muss die Elektronik Micro Motion HPC010P... - Seite 7 Ort montiert werden, an dem die Umgebungstemperatur innerhalb des zulässigen Bereichs (grauer Bereich der Temperaturdiagramme) liegt. • Die Temperaturgrenzen können im Rahmen von Ex-Zulassungen weiter eingeschränkt werden. Weitere Informationen bzgl. Zulassungen für Ex-Bereiche finden sich in der zusammen mit dem Sensor gelieferten Dokumentation oder unter www.emerson.com/flowmeasurement. Installationsanleitung...
- Seite 8 Planung Installationsanleitung August 2019 MMI-20035669 Micro Motion HPC010P...
-
Seite 9: Kapitel 2 Montage
Installationsanleitung Montage MMI-20035669 August 2019 Montage Montage des Sensors Drehmomente und eine Biegebelastung der Prozessanschlüsse durch allgemein übliche Methode minimieren. Tipp Um die Gefahr von Problemen durch Kondensation zu reduzieren, bei der Ausrichtung der Messumformer oder Sensor-Anschlussdosen darauf achten, dass die Kabeleinführungen nicht nach oben zeigen. -
Seite 10: Montage Des Core-Core Prozessors Mit Erweiterter Funktionalität
Die Kopfschrauben mit einem Anzugsmoment von 3 N m bis 4 N m anziehen. 2. Den Montagewinkel an einem Rohr oder an einer Wand befestigen. Für die Rohrmontage sind zwei vom Anwender bereitzustellende Bügelschrauben erforderlich. Abbildung 2-2: Rohrmontage Micro Motion HPC010P... -
Seite 11: Montage Der Eigensicheren Barriere
Installationsanleitung Montage MMI-20035669 August 2019 Abbildung 2-3: Wandmontage Montage der eigensicheren Barriere ™ ™ Für die Montage einer eigensicheren Barriere des Typs MVD Direct Connect das hier beschriebene Verfahren anwenden. Prozedur 1. Die Barriere auf eine DIN-Schiene (35 mm) klemmen. Die Montage kann in beiden Richtungen erfolgen. -
Seite 12: Installation Von Abgesetzten Elektroniken
Das Distanzstück und die Durchführung stets sauber und trocken halten. Feuchtigkeit oder Verunreinigungen im Distanzstück oder der Durchführung können die Elektronik beschädigen und zu Messfehlern oder Störungen des Durchflussmesssystems führen. Prozedur 1. Die Kunststoffkappe von der Durchführung des Sensors entfernen und dem Recycling zuführen. Micro Motion HPC010P... - Seite 13 Installationsanleitung Montage MMI-20035669 August 2019 A. Messumformer oder Core-Prozessor B. Distanzstück C. O-Ring D. Durchführung E. Klemmring F. Klemmschraube 2. Die Klemmschraube lösen und den Klemmring entfernen. Den O-Ring auf der Durchführung belassen. 3. Den Kunststoffverschluss des Distanzstücks entfernen und dem Recycling zuführen. 4.
- Seite 14 Montage Installationsanleitung August 2019 MMI-20035669 Micro Motion HPC010P...
-
Seite 15: Kapitel 3 Verkabelung Der Spannungsversorgung Und E/A-Verkabelung Des Messumformers
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 August 2019 Verkabelung der Spannungsversorgung und E/A- Verkabelung des Messumformers Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 3-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung Integrierter Messumformer Der Messumformer ist bereits mit dem Sensor verbunden. -
Seite 16: Anschluss Des 4-Adrigen Kabels
Gruppe IIB Tabelle 3-4: Maximale Längen für vom Kunden bereitgestellte 4-adrige Kabel Funktion der Ader Leiterquerschnitt Max. Kabellänge Spannungsversorgung (VDC) 0,35 mm (AWG 22) 90 m (300 Fuß) 0,5 mm (AWG 20) 150 m (500 Fuß) Micro Motion HPC010P... -
Seite 17: Vorbereitung Eines Kabels Mit Einem Kabelschutzrohr Aus Metall
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 August 2019 Tabelle 3-4: Maximale Längen für vom Kunden bereitgestellte 4-adrige Kabel (Fortset‐ zung) Funktion der Ader Leiterquerschnitt Max. Kabellänge 0,8 mm (AWG 18) 300 m (1 000 Fuß) Signal (RS-485) 0,35 mm (AWG 22) oder grö- 300 m (1 000 Fuß) - Seite 18 Erwärmen Sie die Umhüllung 121,1 °C, um sie zu verkleinern. Das Kabel dabei nicht verbrennen. c. Den Klemmeinsatz so positionieren, dass das innenliegende Ende bündig mit dem Geflecht des Schrumpfschlauchs abschließt. A. Schrumpfschlauch mit Abschirmung B. Nach der Wärmeeinwirkung M20- 8 mm abschneiden. Kabelverschraubung Micro Motion HPC010P...
- Seite 19 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 August 2019 Option Bezeichnung A. Abschneiden 8. Für den Zusammenbau der Kabelverschraubung die Abschirmung oder den Geflechtschirm zurück über den Klemmeinsatz und 3 mm über den O-Ring falten. A. Zurückgefaltete Abschirmung 9.
-
Seite 20: Anschluss Des 9-Adrigen Kabels
Anschlussklemmen im Anschlusskasten anschließen. Sicherstellen, dass keine blanken Drähte frei liegen. 3. Die Adern gemäß der Farbkodierung anschließen. Weitere Informationen über den Messumformer oder den abgesetzten Core-Prozessor finden sich in der Dokumentation des Messumformers. 4. Die Schrauben zum Fixieren der Aderenden festziehen. Micro Motion HPC010P... -
Seite 21: Verkabelung Der Eigensicheren Barriere Des Typs Mvd Direct Connect
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 August 2019 5. Sicherstellen, dass die Dichtungen intakt sind. Anschließend den Deckel des Anschlusskasten sowie alle Gehäusedeckel fest verschließen. 6. Siehe die Installationsanleitung des Messumformers für Anweisungen zur Verkabelung der Signalleitungen und der Spannungsversorgung. 3.3.2 Anschluss des 9-adrigen Kabels an einen abgesetzten Core-Prozessor mit erweiterter Funktionalität... -
Seite 22: Anschluss Der Spannungsversorgung An Die Eigensichere Barriere
Bei Anschlüssen der Spannungsversorgung an die eigensichere Barriere kann die Spannungsversorgung auch zur Versorgung anderer Geräte verwendet werden. Prozedur Die Adern der Spannungsversorgung zwischen dem Core-Prozessor mit erweiterter Funktionalität und der Barriere anschließen. Dabei auf die korrekte Polarität achten (+ und Micro Motion HPC010P... - Seite 23 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers MMI-20035669 August 2019 Abbildung 3-2: Anschlussklemmen der Barriere A. Eigensichere Anschlussklemmen für den Anschluss am Core-Prozessor mit erweiterter Funktionalität B. Nicht-eigensichere Anschlussklemmen für den Anschluss an den Remote-Host sowie an die Spannungsversorgung Installationsanleitung...
-
Seite 24: Kapitel 4 Erdung
(sofern dies nicht durch lokale Vorschriften gefordert wird). • Sind die Verbindungsstellen der Rohrleitung nicht geerdet, ein Erdungskabel an die Erdungsschraube der Sensorelektronik anschließen. Tipp Die Sensorelektronik kann ein Messumformer, ein Core-Prozessor oder ein Anschlusskasten sein. Die Erdungsschraube kann sich innen oder außen befinden. Micro Motion HPC010P... - Seite 25 Installationsanleitung Erdung MMI-20035669 August 2019 A. Erdungsschraube Installationsanleitung...
-
Seite 26: Kapitel 5 Spülen Des Sensorgehäuses
2-3 Lagen Teflonband umwickeln. 4. Die Stickstoff- oder Argongasversorgung am Eingangsspülanschluss anschließen oder die Eingangsspülleitung öffnen. Den Ausgangsanschluss geöffnet lassen. • Vorsichtig vorgehen, um das Eindringen von Schmutz, Feuchtigkeit, Rost und anderen Verunreinigungen in das Sensorgehäuse zu vermeiden. Micro Motion HPC010P... - Seite 27 Installationsanleitung Spülen des Sensorgehäuses MMI-20035669 August 2019 • Ist das Spülgas schwerer als Luft (wie z. B. Argon), den Eingang tiefer als den Ausgang platzieren, damit das Spülgas die Luft von unten nach oben verdrängt. • Ist das Spülgas leichter als Luft (wie z. B. Stickstoff), den Eingang höher als den Ausgang platzieren, damit das Spülgas die Luft von oben nach unten verdrängt.
-
Seite 28: Kapitel 6 Druckentlastung
Durch die Entfernung eines Spülanschlusses, Blindstopfens oder einer Berstscheibe verliert das Coriolis-Messsystem seine Ex-i-Sicherheitszertifizierung, Ex-tc- Sicherheitszertifizierung und Schutzart (IP). Bei Veränderungen am Spülanschluss, Blindstopfen oder der Berstscheibe muss darauf geachtet werden, dass mindestens die Schutzart IP66/IP67 gewahrt bleibt. Micro Motion HPC010P... - Seite 29 Installationsanleitung Druckentlastung MMI-20035669 August 2019 Installationsanleitung...
- Seite 30 © 2019 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
