gefran GFW 400 Bedienungsanleitung Und Sicherheitshinweise Seite 37

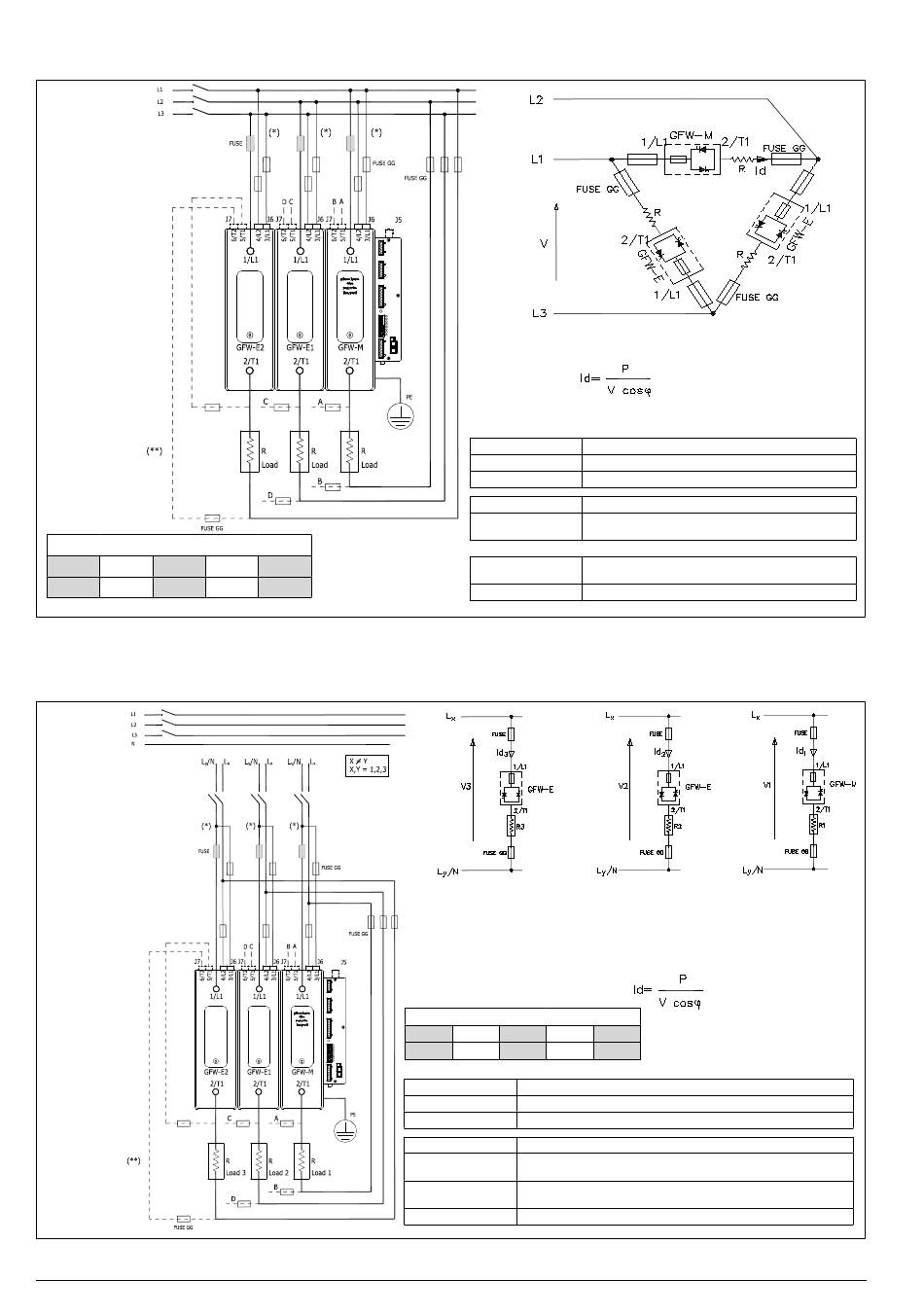

Abbildung 41 Anschlussbeispiel: GFW für 3 unabhängige Lasten bei offener Dreieckschaltung
(*)WICHTIG:
Achten Sie
darauf, die
Klemmen
1/L1 und
3/L1 an
dieselbe Phase
anzuschließen.
(**)Erforderlich nur
mit optionalem
Messeingang
VLoad
GFW Master - Dip-Switches Configuration
Dip 1 Dip 2 Dip 3
OFF ON OFF
Abbildung 42 Anschlussbeispiel: zweiphasiger GFW für 3 unabhängige einphasige Lasten
Es ist möglich, drei einphasige Lasten auch an verschiedene Versorgungsleitungen zwischen Phase und Phase oder Phase und Neutralleiter anzuschließen.
Es ist möglich, über verschiedene Feldbusse die Leistung für jede der drei Lasten zu steuern.
(*)WICHTIG:
Achten Sie
darauf, die
Klemmen
1/L1 und
3/L1 an
dieselbe Phase
anzuschließen.
(**)Erforderlich nur
mit optionalem
Messeingang
VLoad
80999C_MHW_GFW 400-600A_05-2019_DEU
Dip 4 Dip 5
OFF OFF
V Netzspannung
P Leistung der einzelnen einphasigen Last
Id Laststrom bei ohmscher Last cosφ =1
Betriebsart ZC, BF, HSC, PA
HB alarm
vorhanden
ultraschnelle
halbleitersicherung
GG fuse Siehe Sicherungsauswahl
GFW Master - Dip-Switches Configuration
Dip 1 Dip 2 Dip 3 Dip 4
OFF OFF OFF OFF
V Netzspannung
P Leistung der einzelnen einphasigen Last
Id Laststrom bei ohmscher Last cosφ=1
Betriebsart ZC, BF, HSC, PA
HB alarm
Teillastbruchüberwachung
vorhanden
ultraschnelle
halbleitersicherung wird nur benötigt, falls keine interne Sicherung vorhanden ist. = 0
GG fuse Siehe Sicherungsauswahl
Teillastbruchüberwachung
wird nur benötigt, falls keine interne Sicherung
vorhanden ist. = 0
Dip 5
OFF
37
