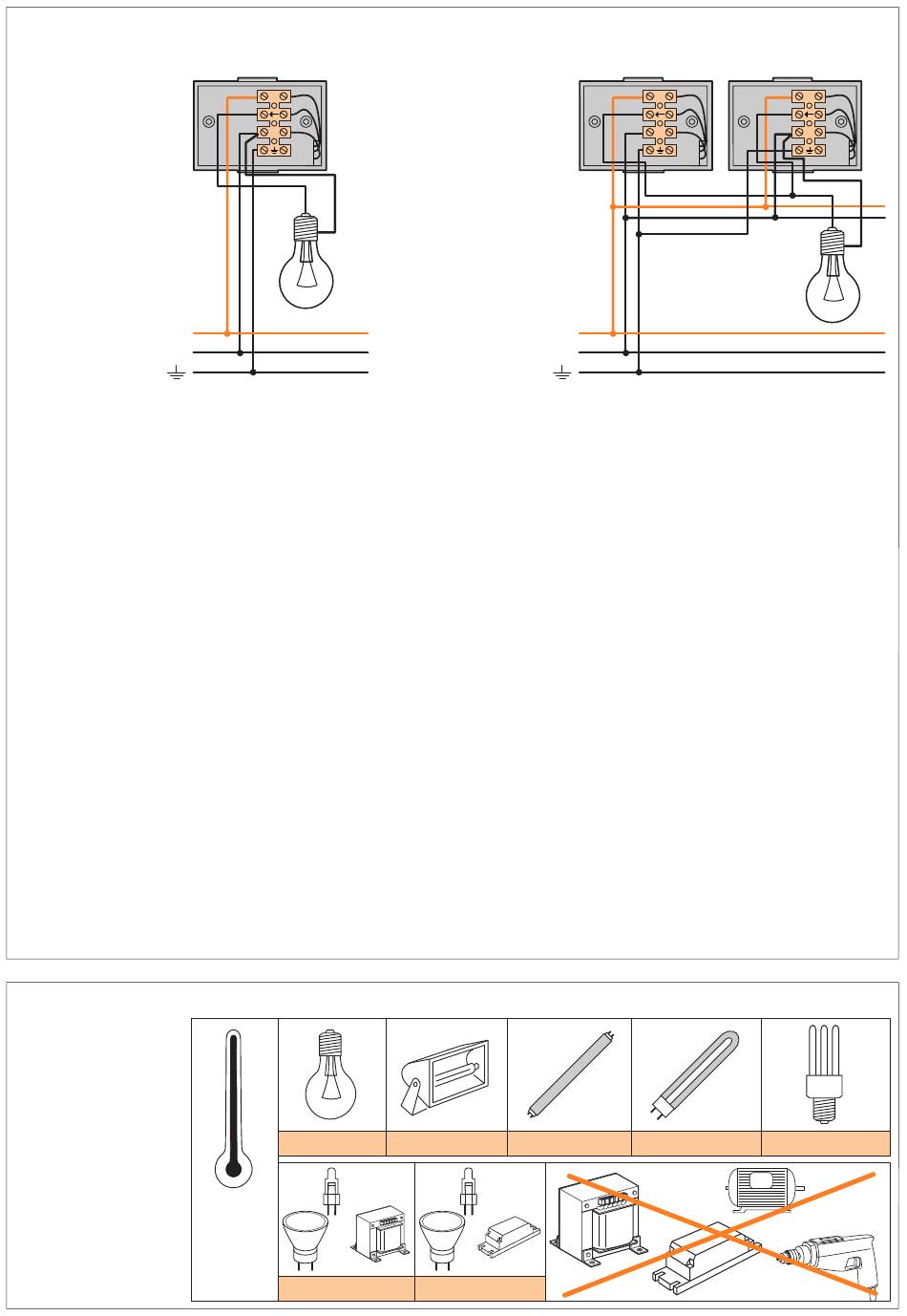

Schemi di collegamento
Verkabelung
Cablage
Wiring diagrams
Esquemas de conexiones
Elektrische aansluiting
L
N
Caratteristiche tecniche
• Alimentazione: 230V a.c. 50 Hz - IP54
• Uscita con contatto in chiusura (normalmente aperto) collegato alla fase
• Tempo di accensione regolabile da 12 secondi a 16 minuti dopo l'ultimo
movimento rilevato
• Comando dell'accensione per rilevamento di movimento in funzione
dell'illuminazione naturale, soglia di intervento regolabile da 10 a 4000 lux
• Temperatura di funzionamento: -25 +55°C
• Temperatura di immagazzinamento: -20 +70°C
• Sezione max conduttori: 2x1,5 mm
• Dimensioni: 160x80x50 mm
• Altezza minima di installazione: 1,70 m
Technische Eigenschaften
• Stromversorgung: 230V ~ 50 Hz- IP54
• Ausgang durch einen mit dem Nulleiter verbundenen Arbeitskontakt
• Einstellbare Beleuchtungsdauer von 12 sec bis 16 min. nach der letzten
Erfassung
• Steuerung durch Bewegungsmeldung je nach Helligkeit, Einstellbereich
von 10 bis 4000 lux
• Betriebstemperatur: -25 bis +55°C
• Lagerungstemperatur: -20 bis +70°C
• Leistung der Anschlußklemmen: 2 x 1,5 mm
• Größe: 160 x 80 x 50 mm
• Mindeste Installationshöhe: 1,70 m
Caractéristiques techniques
• Alimentation : 230V~ 50Hz - IP54
• Sortie par contact normalement ouvert relié à la phase
• Durée d'éclairement ajustable de 12 s à 16 mn après dernière détection
• Commande par détection de mouvements en fonction de la luminosité,
seuil réglable de 10 à 4000 lux
• Température de fonctionnement : -25 à +55°C
• Température de stockage : -20 à +70°C
• Capacité des bornes : 2 x 1,5 mm
• Dimensions : 160 x 80 x 50 mm
• Hauteur d'installation mini.: 1,70 m
Potenza max dei carichi
comandabili
Zugelassene Leistung
Puissance admissible
L o a d s
p e r m i s s i b l e
power
P o t e n c i a a d m i s i b l e
Maximaal vermogen van
de bediende verlichting
Impianto con più rivelatori
Installation mit mehreren Bewegungsmelder
Installation avec plusieurs détecteurs
Installation with several detectors
Instalación con varios detectores
Installatie met meerdere sensoren
L
N
2
2
oppure 1x2,5 mm
2
oder 1 x 2,5 mm
2
2
ou 1x2,5 mm
2000W
+
25°C
230V
50 Hz
2000VA
L
N
Technical characteristics
• Power supply: 230V a.c. 50Hz - IP54
• Output with make contact (normally open) connected to the phase
• Lighting period adjustable between 12 seconds and 16 minutes after last
movement has been detected
• Command by movement detection according to natural lighting, sensitivity
threshold adjustable between 10 and 4000 lux
• Working temperature: -25 +55°C
• Storage temperature: -20 +70°C
• Terminals capacity: 2x1.5mm
• Dimensions: 160x80x50mm
• Minimum installation height: 1.70m
Características técnicas
• Alimentación: 230V a.c 50 Hz – IP54
• Salida con contacto al cierre (normalmente abierto) conectado a la fase
• Tiempo de encendido ajustable, desde 12 a 16 minutos después del
último movimiento detectado
• Mando del encendido para la detección del movimiento en función de la
iluminación natural; umbral de intervención ajustable desde 10 a 4000 lux
• Temperatura de trabajo: -25/+55°C
• Temperatura de almacenamiento: -20/+70°C
2
• Sección máx. conductores: 2x1,5 mm
• Tamaño: 160x80x50 mm
• Altura mínima de instalación: 1,70 m
Technische eigenschappen
• Voeding: 230V~ 50Hz – IP54
• Uitgang met NO contact verbonden met de fase
• Tijdsduur van de verlichting regelbaar tussen 12 seconden en 16 minuten
vanaf de laatste detectie van beweging.
• Activering bij detectie van beweging, met lichtsterktedrempel regelbaar
tussen 10 en 4000 lux.
• Temperatuur bij bedrijf: van -25°C t/m +55°C
• Temperatuur bij opslag: van –20°C t/m +70°C
• Capaciteit van de klemmen: 2 x 1,5 mm
• Afmetingen: 160 x 80 x 50 mm
• Installatiehoogte: minimaal 1,70 m
2000W
1000VA
+
2000VA
L
L
N
N
2
2
or 1x2.5mm
2
2
o 1x2,5 mm
2
2
of 1 x 2,5 mm
1000VA
1000VA
4
5
+
