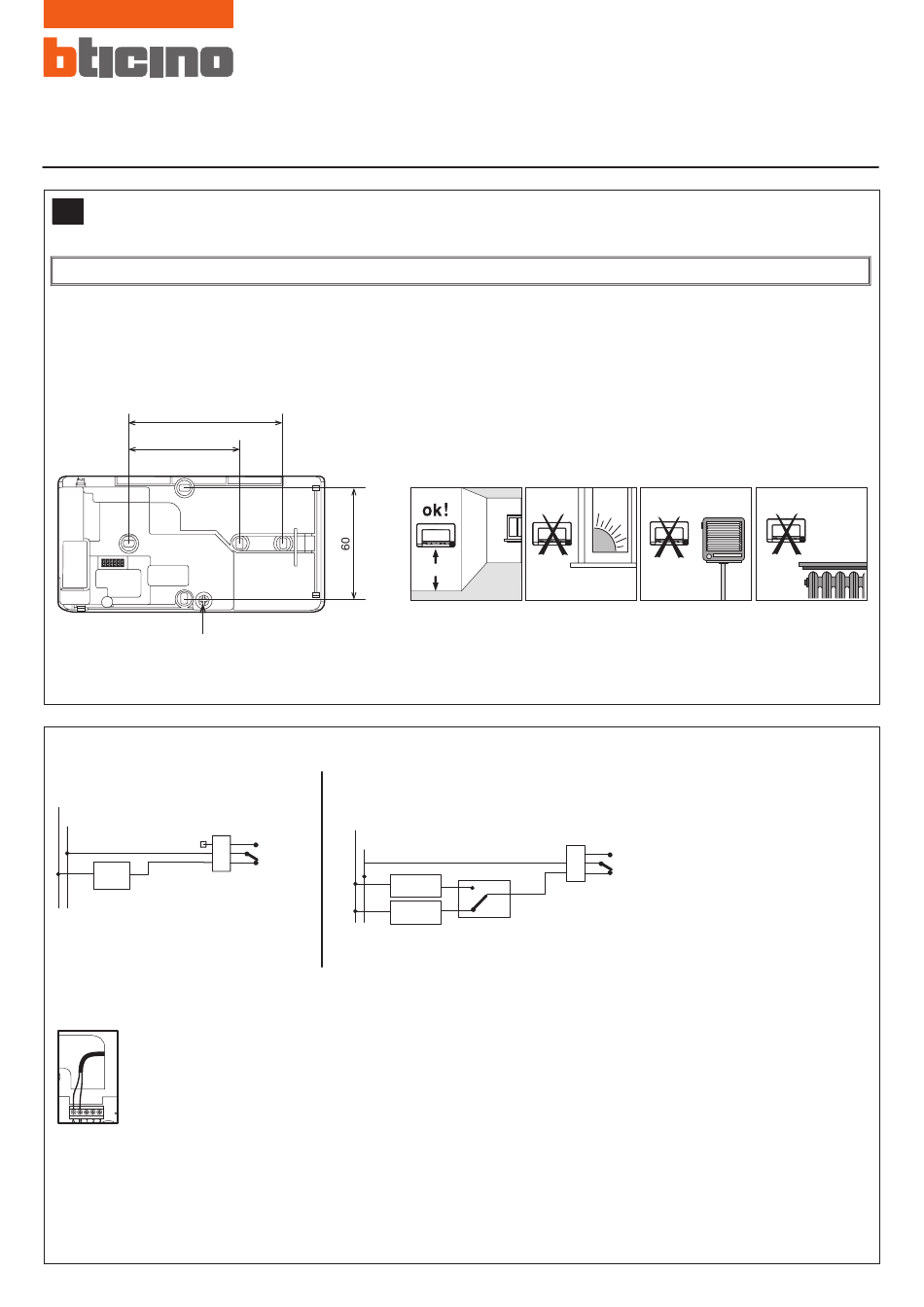

PART . U1589B
I
Installazione
Attenzione: L'installazione deve essere effettuata esclusivamente da personale qualificato, rispettando scrupolosamente la normativa vigente.
Fissaggio dello zoccolo
Il cronotermostato viene fornito con uno zoccolo adatto al montaggio sia su parete sia su scatole da incasso rettangolari a 3 posti o rotonde.
Dividere zoccolo e cronotermostato facendo leva con un apposito attrezzo sulla fessura posta sul fondo dello zoccolo.
Assicurarsi che lo zoccolo sia ben fissato, senza deformazioni, e che il connettore multipolare di collegamento del cronotermostato
si trovi nell'angolo in basso a sinistra.
Interassi di foratura
83
60
Vite di fissaggio carterino
Prima di effettuare i collegamenti occorre togliere il carterino di protezione dei morsetti, conservandolo insieme con la vite a
croce di fissaggio.
Collegamento dell'impianto di riscaldamento o raffrescamento
Riscaldamento
neutro
fase
4
1
2
CARICO
MORSETTIERA RELE'
CRONOTERMOSTATO
CARICO = Bruciatore - Pompa di circolazione
Uscita: tensione 250 V c.a. - portata 5(3) A
Collegamento della sonda di temperatura separata
Collegare i due fili della sonda di temperatura separata
ai morsetti a vite A e B, come mostrato in figura.
Sonda di temperatura separata NTC (art. 3457), R 25°C=10kΩ,
BETA 3435, lunghezza max. del collegamento 10 metri
Inserimento delle pile
Inserire due pile stilo AA alcaline di lunga durata da 1,5 V, sul retro del cronotermostato, rispettando la polarità indicata.
Dopo l'inserimento delle pile il cronotermostato si accende automaticamente.
Fissaggio del cronotermostato sullo zoccolo
Applicare mediante pressione manuale il cronotermostato allo zoccolo, accertandosi che il connettore multipolare si inserisca correttamente.
L'aggancio del cronotermostato è a scatto.

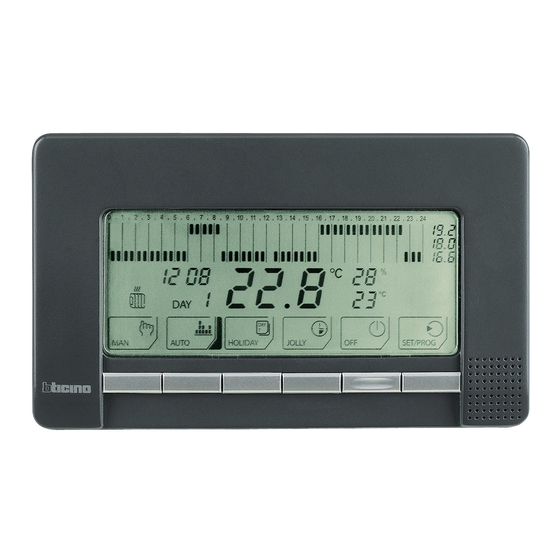

L/N/NT4450
1,5 m
Grado di protezione: IP20 (polluzione normale)
Riscaldamento e raffrescamento
Se si desidera comandare sia l'impianto di riscaldamento che quello di raffrescamento,
predisporre un deviatore per la selezione Estate/Inverno come mostrato in figura:
neutro
fase
ESTATE
CARICO
ESTIVO
CARICO
INVERNALE
INVERNO
Al cambio di stagione mettere il deviatore nella posizione richiesta ed effettuare la
commutazione Estate/Inverno premendo l'apposito tasto sul cronotermostato.
Istruzioni d'installazione
Gebrauchsanweisungen
Instructions d'installation
Installation instructions
Instrucciones para la instalación
Installatie-instructies
Instruções de instalação
4
1
2
MORSETTIERA RELE'
CRONOTERMOSTATO
09/07-01 - AP
1
2
