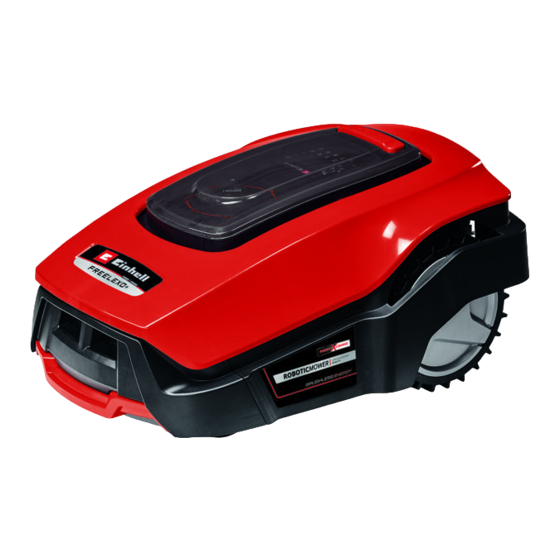

EINHELL FREELEXO Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Mähroboter
  5. FREELEXO
  6. Originalbetriebsanleitung

EINHELL FREELEXO Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für FREELEXO:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

D
Originalbetriebsanleitung
Mähroboter
GB
Original operating instructions
Robot lawn mower
F
Instructions d'origine
Tondeuse robot
S
Original-bruksanvisning
Robotgräsklippare
NL
Originele handleiding
Maairobot
FIN
Alkuperäiskäyttöohje
Ruohonleikkuurobotti
9
Art.-Nr.: 34.139.50
Anl_FREELEXO_plus_SPK9.indb 1
Anl_FREELEXO_plus_SPK9.indb 1
FREELEXO+
I.-Nr.: 11019
07.11.2019 13:03:40
07.11.2019 13:03:40

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL FREELEXO

Inhaltszusammenfassung für EINHELL FREELEXO

  • Seite 1 FREELEXO+ Originalbetriebsanleitung Mähroboter Original operating instructions Robot lawn mower Instructions d’origine Tondeuse robot Original-bruksanvisning Robotgräsklippare Originele handleiding Maairobot Alkuperäiskäyttöohje Ruohonleikkuurobotti Art.-Nr.: 34.139.50 I.-Nr.: 11019 Anl_FREELEXO_plus_SPK9.indb 1 Anl_FREELEXO_plus_SPK9.indb 1 07.11.2019 13:03:40 07.11.2019 13:03:40...
  • Seite 2 - 2 - Anl_FREELEXO_plus_SPK9.indb 2 Anl_FREELEXO_plus_SPK9.indb 2 07.11.2019 13:03:42 07.11.2019 13:03:42...
  • Seite 3 <8m >0,8m >30cm >2m >30cm - 3 - Anl_FREELEXO_plus_SPK9.indb 3 Anl_FREELEXO_plus_SPK9.indb 3 07.11.2019 13:03:47 07.11.2019 13:03:47...
  • Seite 4 > 30 cm b= 100cm 45° 90° > 20 cm 45° > 30 cm max. 35% > 30 cm max. 17% >30cm - 4 - Anl_FREELEXO_plus_SPK9.indb 4 Anl_FREELEXO_plus_SPK9.indb 4 07.11.2019 13:04:00 07.11.2019 13:04:00...
  • Seite 5 >1m >10cm >30cm - 5 - Anl_FREELEXO_plus_SPK9.indb 5 Anl_FREELEXO_plus_SPK9.indb 5 07.11.2019 13:04:06 07.11.2019 13:04:06...
  • Seite 6 - 6 - Anl_FREELEXO_plus_SPK9.indb 6 Anl_FREELEXO_plus_SPK9.indb 6 07.11.2019 13:04:15 07.11.2019 13:04:15...
  • Seite 7 T3.15A - 7 - Anl_FREELEXO_plus_SPK9.indb 7 Anl_FREELEXO_plus_SPK9.indb 7 07.11.2019 13:04:29 07.11.2019 13:04:29...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Lagerung 9. Transport 10. Entsorgung und Wiederverwertung 11. Anzeige der Ladestation und Fehlerbehebung 12. Anzeige des Mähroboters und Fehlerbehebung 13.
  • Seite 9 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Dieses Gerät darf nicht von Kindern benutzt werden. Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Seite 10: Sicherheitshinweise

    Gefahr! Achtung! Beim Benutzen von Geräten müssen einige Si- Ziehen Sie während eines Gewitters den Netzste- cherheitsvorkehrungen eingehalten werden, um cker und trennen Sie den Begrenzungsdraht von Verletzungen und Schäden zu verhindern. Lesen der Ladestation. Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch.

  • Seite 11: Bestimmungsgemäße Verwendung

    • Kontrollieren Sie das Gerät und die Zubehör- wurden. Wir übernehmen keine Gewährleistung, teile auf Transportschäden. wenn das Gerät in Gewerbe-, Handwerks- oder • Bewahren Sie die Verpackung nach Möglich- Industriebetrieben sowie bei gleichzusetzenden keit bis zum Ablauf der Garantiezeit auf. Tätigkeiten eingesetzt wird.

  • Seite 12: Inbetriebnahme

    Implantaten ihren Arzt und den Hersteller Regen erkannt wird, und wird dort komplett vom medizinischen Implantat zu konsultie- aufgeladen. Nachdem der Regensensor ren, bevor das Gerät bedient wird. wieder trocken ist, bleibt der Mähroboter zwei weitere Stunden in der Ladestation (19), bevor die Arbeit wiederaufgenommen wird.
  • Seite 13 5.4.2 Lokalisierung der Ladestation Wenn der Mähroboter zurück zur Ladestation Wenn der Akku (22) fast leer ist, kehrt der Mähro- (19) fährt, sucht er sich den Begrenzungsdraht boter zur Ladestation (19) zurück, indem er dem (18). Um sicherzustellen, dass der Mähroboter in Begrenzungsdraht (18) gegen den Uhrzeigersinn einem optimalen Winkel in die Ladestation (19) bis zur Ladestation (19) folgt.
  • Seite 14 des Begrenzungsdrahtes, wenn der Boden sehr grenzungsdraht in zwei fl achen Winkeln. (Bild 6b) trocken ist. • Installation auf dem Boden 5.5.5 Berechnung der Steigung des Rasens Legen Sie den Begrenzungsdraht (18) fest Der Mähroboter kann Steigungen von bis zu auf den Boden und befestigen Sie ihn mit den 35% überwinden.
  • Seite 15 plett und führen Sie den Begrenzungsdraht 5.6 Verbinden der Ladestation (18) zu dem Punkt zurück, an dem Sie den Schließen Sie die Verlegung des kompletten Rand des Rasens verlassen haben. Begrenzungsdrahtes (18) ab, bevor Sie diesen • Der Abstand zwischen Begrenzungsinseln mit der Ladestation verbinden.

  • Seite 16: Laden Des Akkus Mit Dem Ladegerät

    während der kompletten Fahrt entlang des Be- 3. Unter Punkt „Anzeige Ladegerät“ fi nden Sie grenzungsdrahtes (18), bis dieser wieder in der eine Tabelle mit den Bedeutungen der LED Ladestation (19) steht. Sollte der Mähroboter an Anzeige am Ladegerät. manchen Stellen Probleme haben, korrigieren Sie gegebenfalls den Begrenzungsdraht (18) und Während des Ladens kann sich der Akku etwas wiederholen Sie den Vorgang.

  • Seite 17: Entriegelung

    Erklärung des Bedienfelds mit LCD-Anzeige ein. (Bild 9a) 3. Anschließen geben Sie mithilfe des Ziff ern- 50. LCD-Display blocks (57) Ihre persönliche PIN ein. 51. POWER-Taste 4. Bestätigen Sie abschließend die vorgenom- 52. Taste „START“ men Einstellungen mit der Taste „OK“ (54). 53.

  • Seite 18: Steuerung Des Mähroboters

    • Mähen im Regen Der Mähroboter beginnt alle 7 Arbeitstage Der Regensensor (5) lässt sich über diese seinen Mähvorgang, indem er einmal entlang Einstellung ein- und ausschalten. Die werks- des kompletten Begrenzungsdrahtes mäht. seitige Standardeinstellung für den Sensor ist Außerdem mäht der Mähroboter am Ende „Ein“.

  • Seite 19: Steuerung Des Mähroboters Mit Hilfe Der App

    • über die App durchgeführt werden. Laden Sie Säubern Sie den Mähroboter möglichst mit sich zuerst die Einhell-App für Mähroboter auf Bürsten oder Lappen. • Ihrem Smartphone herunter. Die Einhell-App ist Kontrollieren Sie die Beweglichkeit der Klin- über folgenden Link und QR-Code erreichbar:...

  • Seite 20: Lagerung

    7.4 Auswechseln der Klingen Aktuelle Preise und Infos fi nden Sie unter Verwenden Sie nur Original Klingen, da andern- www.Einhell-Service.com falls Funktionen und Sicherheit nicht gewährleis- tet sind. Ersatzklingen Art.-Nr.: 34.140.20 Der Mähroboter ist mit drei an einer Messerschei- be (11) montierten Klingen (10) ausgestattet.

  • Seite 21: Entsorgung Und Wiederverwertung

    10. Entsorgung und Wiederverwertung Das Gerät befi ndet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder ver- wendbar oder kann dem Rohstoff kreislauf zurück- geführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B.

  • Seite 22: Anzeige Der Ladestation Und Fehlerbehebung

    11. Anzeige der Ladestation und Fehlerbehebung LED-Anzeige (21) Beschreibung Lösung - Keine Stromversorgung - Prüfung Sie die Stromversorgung Leuchtet Grün - Bereit zum Mähen - Akku (22) vollständig gela- - Begrenzungsdraht (18) kor- rekt installiert Blinkt Grün - Begrenzungsdraht (18) - Untersuchen Sie den Begrenzungsdraht durchtrennt (18) auf einen Bruch...
  • Seite 23 Fehler Mögliche Ursache Beseitigung „Hallsensor“ - Hindernissensor kontinuier- Schalten Sie den Hauptschalter (7) aus Mähroboter im lich für 10 Sekunden ausge- (OFF) und setzen Sie den Mähroboter an Mähbereich direkt löst eine andere Stelle im Mähbereich. Schalten an einem Hindernis Sie den Hauptschalter (7) wieder ein (ON), gestoppt.
  • Seite 24 Fehler Mögliche Ursache Beseitigung „Batterietempera- Zu hohe / zu niedrige Akkutem- - Verlegen Sie die Arbeitszeit im Sommer tur außerhalb des peratur bzw. Übertemperatur auf die frühen Morgenstunden und ver- Normbereichs“ der Steuerung meiden Sie den Betrieb des Mähroboters Der Mähroboter - Bei einer Batterietemperatur während der heißen Stunden des Tages.
  • Seite 25 Fehlersuche Fehler Mögliche Ursache Beseitigung Der Mähroboter - Akkuspannung zu gering - Bringen Sie den Mähroboter zum Aufl a- steht im Mähbe- - Fehler am Stromkreis oder den zur Ladestation (19) zurück. reich. der Elektronik - Schalten Sie den Hauptschalter (7) an Der Mähroboter (ON).

  • Seite 26: Anzeige Ladegerät

    13. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
  • Seite 27 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...

  • Seite 28: Serviceinformationen

    Klingen Fehlteile * nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen: •...

  • Seite 29: Garantieurkunde

    Services. 5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen.
