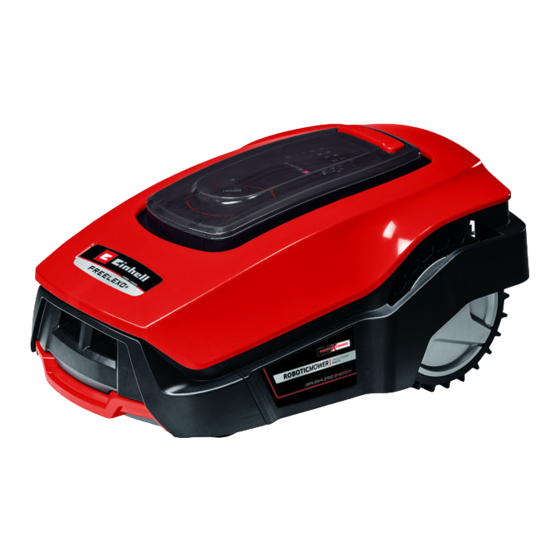

EINHELL FREELEXO Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Roboter-Rasenmäher
  5. FREELEXO
  6. Originalbetriebsanleitung
EINHELL FREELEXO Originalbetriebsanleitung

EINHELL FREELEXO Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für FREELEXO:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

D
Originalbetriebsanleitung
Mähroboter
GB
Original operating instructions
Robot lawn mower
S
Original-bruksanvisning
Robotgräsklippare
FIN
Alkuperäiskäyttöohje
Ruohonleikkuurobotti
9
Art.-Nr.: 34.139.43
Anl_FREELEXO_Kit_600_SPK9.indb 1
Anl_FREELEXO_Kit_600_SPK9.indb 1
FREELEXO
I.-Nr.: 11019
14.11.2019 12:33:59
14.11.2019 12:33:59
