EINHELL FREELEXO Handbuch

Sicherheitsvorschriften

Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu reduzieren.

Kindern ist die Nutzung dieses Gerätes nicht gestattet. Dieses Gerät darf von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangels Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Kinder dürfen das Gerät nicht reinigen oder Wartungsarbeiten auf Benutzerebene durchführen.

Bei der Benutzung des Gerätes sind einige Sicherheitsvorkehrungen zu beachten, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die gesamte Bedienungsanleitung und die Sicherheitsvorschriften sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, übergeben Sie auch diese Bedienungsanleitung und die Sicherheitsvorschriften. Wir können keine Haftung für Schäden oder Unfälle übernehmen, die durch die Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heft.

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die auf oder mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der nachstehenden Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für zukünftige Verwendung sicher auf.

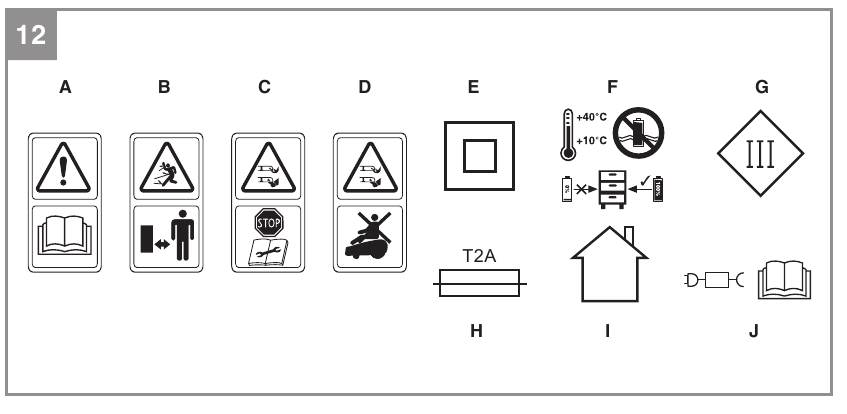

Erklärung der verwendeten Symbole (siehe Abb. 12)

1.
   Lesen Sie die Bedienungsanleitung, bevor Sie die Maschine in Betrieb nehmen.
2.
   Halten Sie einen sicheren Abstand zur Maschine, wenn diese in Betrieb ist.
3.
   Betätigen Sie immer den Verriegelungsmechanismus, bevor Sie Arbeiten an der Maschine durchführen oder die Maschine anheben.

   Drehende Messer nicht berühren
4.
   Fahren Sie nicht auf der Maschine.

   Drehende Messer nicht berühren
5. Schutzklasse II (doppelt isoliert)
6. Lagern Sie den Akku nur in trockenen Räumen bei einer Umgebungstemperatur von +10°C bis +40°C. Lagern Sie nur geladene Akkus (mindestens 40% geladen).
7. Schutzklasse III
8. Träge Sicherung 2 A
9. Nur für den Gebrauch in trockenen Räumen.
10.
    Zum Laden des Akkus verwenden Sie nur das mit diesem Werkzeug gelieferte abnehmbare Netzteil.

Ziehen Sie bei Gewitter immer den Netzstecker und trennen Sie den Begrenzungsdraht von der Ladestation.

Aufbau und Lieferumfang

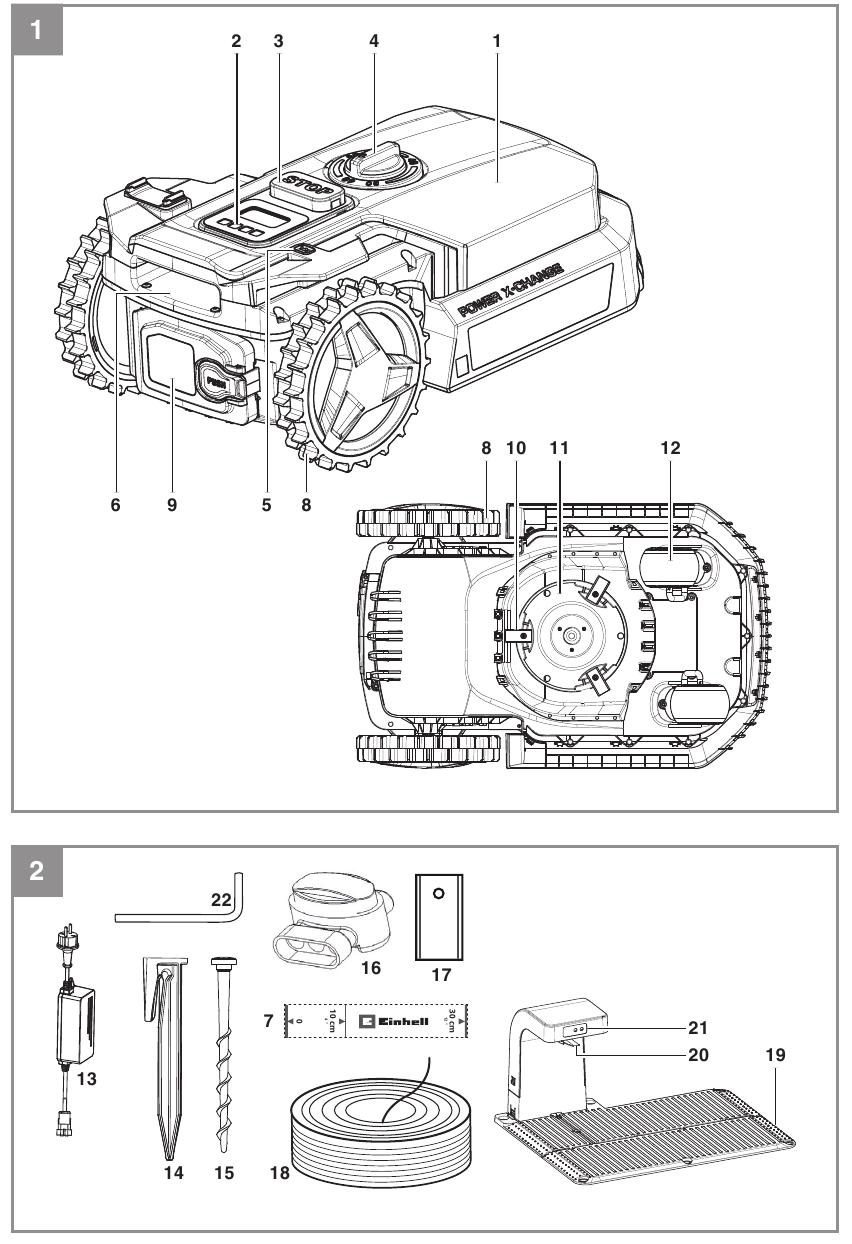

Aufbau

(Abb. 1/2)

1. Mähroboter
2. Bedienfeld
3. STOP (Stoppen) button
4. Schnitthöhenverstellung
5. Regensensor
6. Tragegriff
7. Lineal (zum Abnehmen)
8. Hinterrad
9. Akkufachabdeckung
10. Messer
11. Messerplatte
12. Vorderrad
13. Netzteil (Kabel)
14. Befestigungsstift
15. Befestigungsschraube
16. Kabelverbinder
17. Ersatzmesser
18. Begrenzungsdraht
19. Ladestation
20. Ladekontaktstift
21. LED-Anzeige
22. Sechskantschlüssel

Lieferumfang und Auspacken

Bitte überprüfen Sie, ob der Artikel vollständig gemäß dem Lieferumfang ist. Sollten Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbelegs an unser Service-Center oder die Verkaufsstelle, bei der Sie den Kauf getätigt haben. Beachten Sie auch die Garantietabelle in den Serviceinformationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial und eventuelle Verpackungs- und/oder Transportsicherungen (falls vorhanden).
• Prüfen Sie, ob alle Artikel geliefert wurden.
• Überprüfen Sie Gerät und Zubehör auf Transportschäden.
• Bewahren Sie die Verpackung, wenn möglich, bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind keine Spielzeuge. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Erstickungs- oder Verschluckungsgefahr!

Lieferumfang, Montagematerial und Zubehör (teilweise nicht im Lieferumfang enthalten):
Details zum Lieferumfang finden Sie im beiliegenden Informationsblatt.

• Mähroboter
• Netzteil (Kabel)
• Ladestation
• Befestigungsschrauben (4 Stk.)
• Ersatzmesser
• Befestigungsheringe
• Begrenzungsdraht
• Kabelverbinder
• Sechskantschlüssel
• Akku
• Lineal (zum Abnehmen)
• Original-Bedienungsanleitung
• Sicherheitshinweise

Benötigte Hilfsmittel (nicht im Lieferumfang enthalten)

• Hammer
• Zange
• Abisolierzange
• Wasserwaage (optional)

Bestimmungsgemäße Verwendung

Der Mähroboter ist für den privaten Gebrauch bestimmt,
d.h. für den Einsatz im Haus- und Gartenbereich und nur zum Mähen von Rasenflächen.
Das Gerät darf ausschließlich für seinen vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch. Der Benutzer/Betreiber und nicht der Hersteller haftet für Schäden oder Verletzungen jeglicher Art, die sich aus einem solchen Missbrauch ergeben.
Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Anwendungen konzipiert wurden. Unsere Garantie erlischt, wenn das Gerät in gewerblichen, handwerklichen oder industriellen Betrieben oder für gleichwertige Zwecke verwendet wird.

Technische Daten

Spannung: 18 V DC
Motordrehzahl: 3200 rpm
Schutzart: IPX5
Schutzklasse: III
Gewicht: 8.6 kg
Schnittbreite: 18 cm
Anzahl der Messer: 3
Max. Steigung: 35%
Schallleistungspegel L_WA: 56.3 dB(A)
Unsicherheit K: 3 dB (A)
Schnitthöhenverstellung: 30-60 mm; stufenlos einstellbar
Zulässige Länge des Begrenzungsdrahtes: max. 130 m

Begrenzungsdraht-Kabelantenne
Betriebsfrequenzband: 0-148.5 KHz
Maximale Sendeleistung: 31.27 dBuA/m

Bluetooth-Verbindung
Betriebsfrequenzband: 2402-2480 MHz
Maximale Sendeleistung: 2.0 dBi

Netzteil
Eingangsspannung: 220- 240 V ~ 50 Hz
Ausgangsspannung: 18 V DC
Ausgangsstrom: 2.0 A
Schutzklasse: II /
Die Schallwerte wurden gemäß den Normen EN ISO 3744:2010 und ISO 11094: 1991 gemessen.

Dieses Gerät erzeugt im Betrieb ein elektromagnetisches Feld. Unter bestimmten Umständen kann dieses Feld medizinische Implantate aktiv oder passiv beeinflussen. Um das Risiko schwerer oder tödlicher Verletzungen zu reduzieren, empfehlen wir Personen mit medizinischen Implantaten, vor der Verwendung des Geräts ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren.

Inbetriebnahme

Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation des Rasenmähroboters beginnen. Die Qualität der Installationsarbeiten beeinflusst, wie effektiv der Rasenmähroboter später arbeitet.

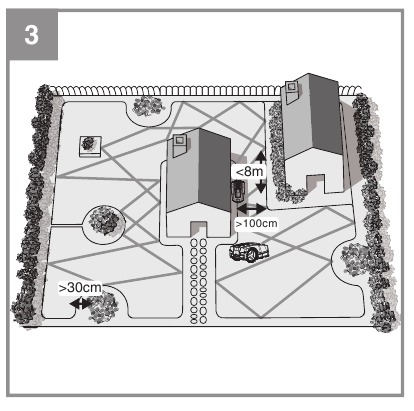

Funktionsweise

Der Rasenmähroboter wählt seine Fahrtrichtung zufällig aus. Der Rasenmähroboter bearbeitet jede Fläche, die innerhalb des Begrenzungskabels (18) liegt, sodass der gesamte Garten gemäht wird. Immer wenn der Rasenmähroboter ein korrekt verlegtes Begrenzungskabel (18) erkennt, dreht der Rasenmähroboter um und fährt in eine andere Richtung innerhalb des Bereichs. Alle Zonen, die Sie innerhalb der Rasenfläche schützen möchten – z. B. Gartenteiche, Bäume, Möbel oder Blumenbeete – müssen durch das Begrenzungskabel (18) abgegrenzt werden. Das Begrenzungskabel (18) muss einen geschlossenen Kreis bilden. Wenn der Rasenmähroboter im Mähbereich gegen ein Hindernis stößt, fährt er zurück und mäht dann in eine andere Richtung weiter (Abb. 3).

Sensoren

Der Rasenmähroboter ist mit mehreren Sicherheitssensoren ausgestattet.

• Hebesensor:
  Wird der Rasenmähroboter hinten um mehr als 30° vom Boden angehoben oder verliert das Vorderrad (12) den Kontakt zum Boden, wird der Rasenmähroboter angehalten und die Klingen (10) stoppen sofort ihre Rotation.
• Neigungssensor:
  Neigt sich der Rasenmähroboter stark in eine beliebige Richtung, werden der Rasenmähroboter und die Rotation der Klingen (10) sofort gestoppt.
• Hindernissensor:
  Der Rasenmähroboter ist in der Lage, Hindernisse in seinem Weg zu erkennen. Kollidiert der Rasenmähroboter mit einem Hindernis, werden der Rasenmähroboter und die Rotation der Klingen sofort gestoppt und der Mäher fährt rückwärts vom Hindernis weg.
• Regensensor:
  Der Rasenmähroboter ist mit einem Regensensor (5) ausgestattet, um seinen Betrieb bei Regen zu verhindern. Wenn der Rasenmähroboter Regen erkennt, kehrt er zur Ladestation (19) zurück und wird dort vollständig aufgeladen. Sobald der Regensensor (5) wieder trocken ist, bleibt der Rasenmähroboter für eine festgelegte Zeit in der Ladestation (19). Erst dann beginnt er wieder zu arbeiten, sofern er sich noch in einem aktiven Zeitfenster befindet. Wird der Sensor ausgelöst, erscheint eine Wolke. Schließen Sie die beiden Metallsensoren nicht mit Metall oder anderem leitfähigen Material kurz. Dies würde den korrekten Betrieb des Rasenmähroboters behindern.

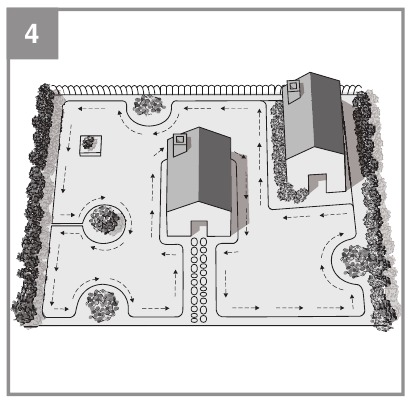

Vorbereitungen

Zeichnen Sie zuerst eine Skizze Ihres Rasens. Berücksichtigen Sie Hindernisse in Ihrer Skizze und erstellen Sie einen Plan, wie Sie diese schützen möchten. Dies erleichtert es, eine gute Position für die Ladestation (19) zu finden und das Begrenzungskabel (18) um Büsche, Blumenbeete usw. zu verlegen (Abb. 4). Ist das Gras höher als 60 mm, muss es zuerst gekürzt werden, um den Rasenmähroboter keiner übermäßigen Belastung auszusetzen und seine Arbeitseffizienz nicht zu beeinträchtigen. Verwenden Sie dazu einen herkömmlichen Rasenmäher oder Trimmer. Entfernen Sie alle losen Gegenstände vom Rasen, die vom Rasenmähroboter beschädigt werden könnten oder den Rasenmähroboter selbst beschädigen könnten. Halten Sie folgende Werkzeuge bereit: Einen Hammer, eine Zange, eine Abisolierzange und eine Wasserwaage (optional).

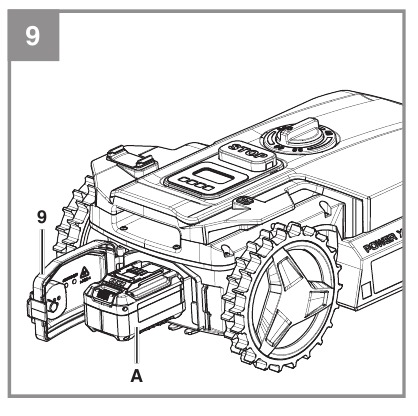

Akku einsetzen
Für den Betrieb des Rasenmähroboters wird ein Akku (A) aus der Power-X-Change Serie benötigt.

Je nach Modell Ihres Rasenmähroboters ist dieser möglicherweise nicht mit dem Akku (A) ausgestattet. Öffnen Sie die Akkufachabdeckung (9). Drücken Sie den Druckverschlussknopf des Akkus (A) und schieben Sie den Akku (A) in die vorgesehene Halterung. Schließen Sie die Akkufachabdeckung (9) und stellen Sie sicher, dass sie korrekt einrastet (Abb. 10). Um den Akku (A) zu entnehmen, öffnen Sie die Akkuabdeckung (9). Drücken Sie den Druckverschlussknopf des Akkus (A) und ziehen Sie den Akku (A) heraus.

Ladestation

Position der Ladestation
Bestimmen Sie zuerst die beste Position für die Ladestation (19). Eine Außensteckdose ist erforderlich, die eine permanente Stromversorgung gewährleistet, damit der Rasenmähroboter jederzeit funktioniert. Die Ladestation (19) muss auf einer ebenen Fläche auf Rasenhöhe platziert werden. Stellen Sie sicher, dass die Fläche eben und trocken ist. Wählen Sie eine Position im Schatten, da es am besten ist, wenn der Akku in einem kühlen Bereich aufgeladen wird. Beachten Sie auch, dass das Begrenzungskabel mindestens 2 m gerade vor der Ladestation (19) verlegt werden muss (Abb. 5a). Kurven direkt vor der Ladestation (19) könnten beim Andocken zum Laden Probleme verursachen. Stellen Sie außerdem sicher, dass die Ladestation an einem Ort mit WLAN-Abdeckung platziert wird, damit Sie den Rasenmähroboter mit der App steuern können.

Ortung der Ladestation
Wenn der Akku fast leer ist, kehrt der Rasenmähroboter zur Ladestation (19) zurück, indem er dem Begrenzungskabel (18) gegen den Uhrzeigersinn folgt, bis er die Ladestation (19) erreicht. Stellen Sie daher sicher, dass die Ladestation (19) beim Positionieren in die richtige Richtung zeigt (Abb. 5b). Der Rasenmähroboter ist mit einer Logik ausgestattet, die es ihm ermöglicht, den kürzesten Weg zurück zur Ladestation zu finden.

Anschluss der Ladestation an das Netzteil

1. Bevor Sie die Ladestation (19) an die Stromversorgung anschließen, überprüfen Sie, ob die Netzspannung 220-240 V bei 50 Hz beträgt.
2. Schließen Sie das Netzteil (13) direkt an eine Steckdose an. Verwenden Sie das Kabel nicht für andere Zwecke.
3. Verwenden Sie das Netzteil (13) nicht, wenn es beschädigt ist. Im Falle einer Beschädigung von Kabeln oder des Netzteils (13) wenden Sie sich umgehend an einen autorisierten Fachmann für den Austausch.
4. Laden Sie den Rasenmähroboter nicht an einem feuchten Ort auf. Laden Sie den Rasenmähroboter nicht bei Temperaturen über 40°C oder unter 5°C auf.
5. Halten Sie den Rasenmähroboter und das Netzteil (13) von Wasser, Wärmequellen und Chemikalien fern. Halten Sie das Kabel des Netzteils (13) von scharfen Kanten fern, um Beschädigungen zu vermeiden.

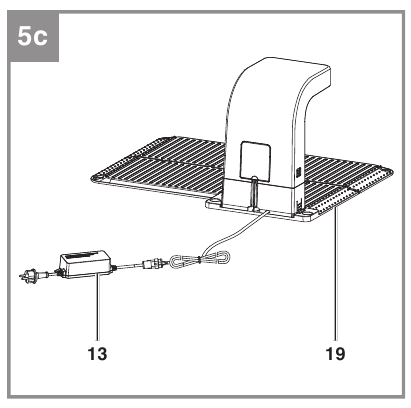

6. Verbinden Sie das Netzteil (13) mit der Ladestation (19) (Abb. 5c).
   Um den Akku des Rasenmähroboters während der Installationsarbeiten aufzuladen, stellen Sie den Rasenmähroboter in die Ladestation (19).


Informationen zum Laden
Der Rasenmähroboter kehrt in jeder der folgenden Situationen zur Ladestation (19) zurück:

• Sie senden den Rasenmähroboter manuell zurück.
• Der Akkustand sinkt unter 30%.
• Das Ende der täglichen Arbeitszeit ist erreicht.
• Der Regensensor wurde ausgelöst.
• Der Rasenmähroboter ist überhitzt.
• Der Modus „Spotmähen“ wurde außerhalb des eingestellten Arbeitsfensters gestartet und vom Rasenmähroboter abgeschlossen. In diesen Fällen fährt der Rasenmähroboter automatisch entlang des Begrenzungskabels (18) bis er die Ladestation (19) erreicht.

Wenn der Rasenmähroboter zur Ladestation (19) zurückkehren möchte, sucht er zuerst das Begrenzungskabel (18) und bewegt sich dann im Uhrzeigersinn daran entlang.
Die LED-Anzeige (21) an der Ladestation (19) leuchtet rot, während der Ladevorgang des Akkus läuft. Wenn die LED-Anzeige (21) an der Ladestation (19) grün leuchtet, zeigt dies an, dass der Akku vollständig geladen ist. Sobald er vollständig geladen ist, nimmt der Rasenmähroboter den Betrieb wieder auf oder bleibt bis zum nächsten Arbeitszeitfenster in der Ladestation (19).
Befindet sich während der Rückfahrt zur Ladestation (19) ein Hindernis auf dem Begrenzungskabel (18), kann der Rasenmähroboter dieses automatisch umfahren. Sie sollten jedoch trotzdem sicherstellen, dass sich keine Hindernisse auf dem Begrenzungskabel (18) befinden.
Überschreitet die Temperatur des Akkus 45°C, wird der Ladevorgang gestoppt, um Schäden am Akku zu vermeiden. Der Ladevorgang wird automatisch fortgesetzt, sobald die Temperatur wieder gesunken ist. Überschreitet die Temperatur der Rasenmähroboter-Steuerung 65°C, kehrt der Rasenmähroboter zur Ladestation (19) zurück. Der Betrieb wird gemäß den Einstellungen wieder aufgenommen, sobald die Temperatur wieder gesunken ist. Wird der Akku leer, bevor der Rasenmähroboter zur Ladestation (19) zurückgekehrt ist, kann der Rasenmähroboter nicht wieder starten. Bringen Sie den Rasenmähroboter zur Ladestation (19) zurück. Der Rasenmähroboter wird automatisch aufgeladen.

Begrenzungskabel

Durchtrennte Begrenzungskabel und daraus resultierende Folgeschäden sind von der Garantie ausgeschlossen!

Verlegen des Begrenzungskabels
Das Begrenzungskabel (18) kann sowohl auf als auch in der Erde verlegt werden. Die Befestigungsheringe (14) können beim Einschlagen brechen, wenn der Boden hart oder trocken ist. Wässern Sie den Rasen vor der Installation des Begrenzungskabels, wenn der Boden sehr trocken ist.

• Installation auf dem Boden
  Verlegen Sie das Begrenzungskabel (18) sicher auf dem Boden und befestigen Sie es mit den mitgelieferten Befestigungsheringen (14), wenn Sie den Rasen später nicht vertikutieren oder lüften möchten. Sie können die Position des Begrenzungskabels in den ersten Wochen der Nutzung des Mähroboters nochmals anpassen. Nach einer gewissen Zeit wird das Begrenzungskabel jedoch von Gras überwuchert und ist nicht mehr sichtbar. Installieren Sie das Begrenzungskabel mit einem maximalen Abstand von 1 m zwischen den Befestigungsheringen (14). Verringern Sie den Abstand zwischen den Befestigungsheringen auf unebenen Rasenflächen. Vermeiden Sie Situationen, in denen das Kabel nicht tatsächlich auf dem Boden liegt. Stellen Sie sicher, dass das Begrenzungskabel nicht vom Mähroboter durchtrennt werden kann. • Installation im Boden Vergraben Sie das Begrenzungskabel bis zu einer Tiefe von 5 cm in der Erde. Dadurch wird verhindert, dass das Begrenzungskabel (18) zum Beispiel beim Vertikutieren oder Aerifizieren beschädigt wird.

  Halten Sie am hinteren Ende der Ladestation einen Drahtvorrat von 1 m bereit, damit Sie zu einem späteren Zeitpunkt Korrekturen vornehmen können.

Engstellen
Wenn der Rasen eine Engstelle aufweist, kann Ihr Mähroboter dort arbeiten, solange der Korridor eine Breite von mindestens 1,6 m (1 m zwischen den Begrenzungskabeln) und eine maximale Länge von 8 m hat (Abb. 3).

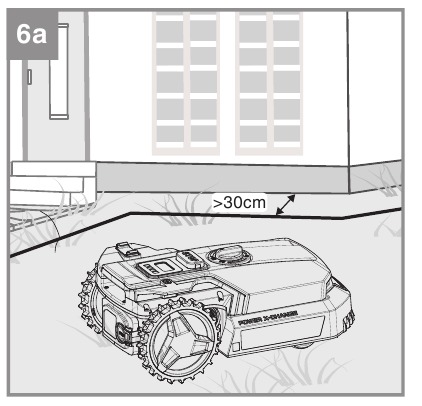

Abstand zur Gartenbegrenzung
Wenn der Mähroboter sich einem Begrenzungskabel (18) nähert, wird das Begrenzungskabel von den Sensoren an der Vorderseite des Mähroboters erkannt. Bevor der Mähroboter jedoch wendet, fährt er bis zu 30 cm über das Begrenzungskabel (18). Bitte berücksichtigen Sie dies bei der Planung Ihres Mähbereichs (Abb. 6a).

Verlegen des Drahtes in Ecken
Vermeiden Sie es, das Begrenzungskabel (18) im rechten Winkel (90°) in Ecken zu verlegen. Um sicherzustellen, dass der Mähroboter nicht zu weit über das Begrenzungskabel (18) hinausfährt, verlegen Sie das Begrenzungskabel (18) wie in Abb. 6b gezeigt.

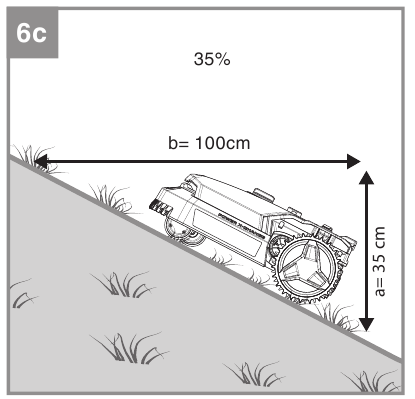

Berechnung des Rasengefälles
Der Mähroboter bewältigt Steigungen von bis zu 35 %. Sie müssen daher steilere Steigungen vermeiden. Die Steigung kann anhand der Höhe geteilt durch die Entfernung bestimmt werden (Abb. 6c).
Beispiel: a/b = 35 cm/100 cm = 35 %

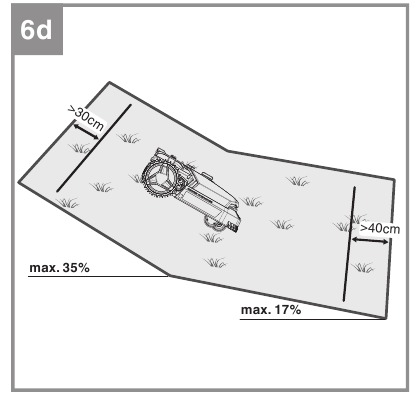

Installation des Begrenzungskabels an Steigungen
Der Mähroboter kann an Steigungen, insbesondere bei nassem Gras, rutschen und dabei über das Begrenzungskabel (18) fahren. Es ist daher empfehlenswert, die folgenden Punkte zu beachten (Abb. 6d):

• Im Bereich am oberen Ende eines Gefälles sollte das Begrenzungskabel (18) nicht bei Steigungen über 35 % installiert werden. Stellen Sie sicher, dass ein Abstand von 30 cm zu Hindernissen und den Rasenkanten eingehalten wird.
• Im Bereich am unteren Ende eines Gefälles sollte das Begrenzungskabel (18) nicht bei Steigungen über 17 % installiert werden. Stellen Sie sicher, dass ein Abstand von 40 cm zu Hindernissen und den Rasenkanten eingehalten wird.

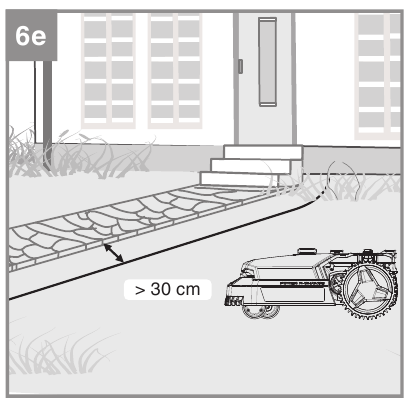

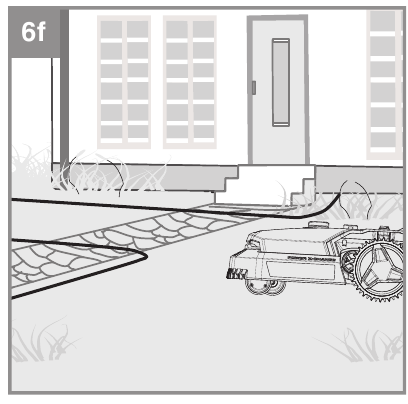

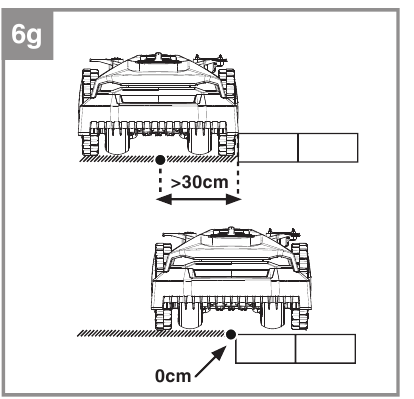

Auffahrten und gepflasterte Wege

• Sperren Sie erhöhte Wege, Flächen mit Kies oder Rindenmulch, tiefer gelegene Beete oder ähnliche Bereiche ab. Verlegen Sie das Begrenzungskabel (18) in einem Abstand von mindestens 30 cm. (Abb. 6e und 6g)

• Wege, die bündig mit dem Rasen abschließen, müssen nicht abgesperrt werden, da der Mähroboter einfach darüberfahren kann. Sie können das Begrenzungskabel (18) auch über Wege verlegen. (Abb. 6f und 6g)

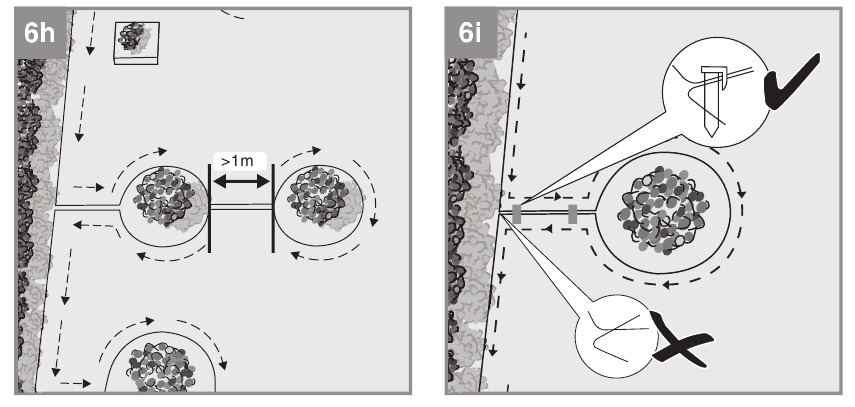

Begrenzungskabel-Inseln
Um Hindernisse im Mähbereich zu schützen, erstellen Sie Begrenzungskabel-Inseln. Dadurch können Kollisionen mit empfindlichen Objekten, Gartenteichen, Bäumen, Möbeln, Blumenbeeten usw. vermieden werden. (Abb. 6h und 6i)

• Verlegen Sie das Begrenzungskabel (18) von den Rändern zu den Objekten, die Sie schützen möchten.
• Befestigen Sie das Begrenzungskabel (18) mit Befestigungsheringen (14) um das Objekt, das Sie schützen möchten.
• Schließen Sie die Begrenzungskabel-Inseln vollständig ein und führen Sie das Begrenzungskabel (18) dann zu dem Punkt zurück, an dem Sie den Rasenrand verlassen haben.
• Begrenzungskabel-Inseln müssen mindestens 0,8 m voneinander entfernt sein. Alternativ können Sie die Objekte zu einer gemeinsamen Begrenzungskabel-Insel zusammenfassen (Abb. 6h).
• Die Begrenzungskabel (18) zur und von der Begrenzungskabel-Insel sollten parallel und sehr eng beieinander verlegt werden.

  Begrenzungskabel (18) dürfen sich nicht kreuzen!
• Sie sollten daher beide parallelen Begrenzungskabel (18) zusammen mit demselben Befestigungshering (14) am Boden befestigen (Abb. 6i).
• Der Mähroboter fährt im Mähbereich über die beiden parallelen Begrenzungskabel (18), hält aber an Stellen an, an denen einzelne Begrenzungskabel (18) verlegt sind.

Hindernisse

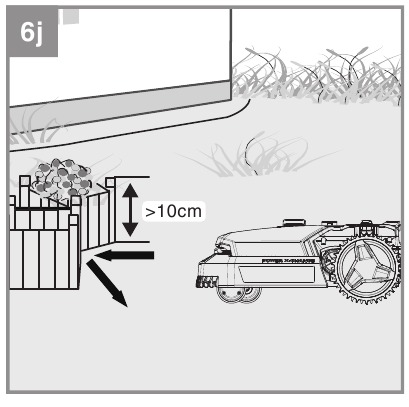

• Hindernisse mit einer Höhe über 10 cm (Abb. 6j)
  Feste Hindernisse, die über 10 cm hoch sind, z. B. Bäume, Mauern, Zäune, Gartenmöbel usw., werden von den Kollisionssensoren erkannt. Kollidiert der Mähroboter mit einem Hindernis, stoppt er und dreht. Nach zweimaliger Kollision innerhalb kurzer Zeit schaltet der Mähroboter die Mäheinheit ab. Er dreht und schaltet die Mäheinheit einige Meter weiter wieder ein. Weiche, instabile und wertvolle Hindernisse müssen durch eine Begrenzungskabel-Insel geschützt werden.

• Steine und niedrige Hindernisse
  Steine, Felsen und niedrige Hindernisse von weniger als 10 cm im Mähbereich müssen geschützt werden, da der Mähroboter sonst darüberfahren könnte. Andernfalls könnte dies zu einer Beschädigung oder Blockierung des Mähroboters führen.

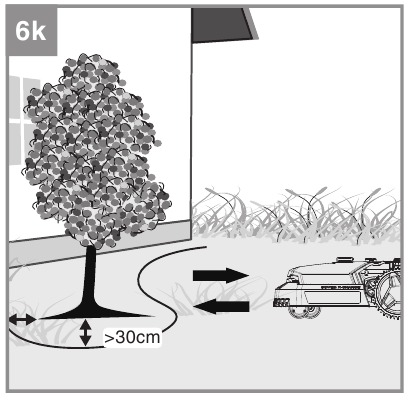

• Bäume (Abb. 6k)
  Der Mähroboter behandelt Bäume als Hindernisse. Ragen jedoch Baumwurzeln weniger als 10 cm über den Boden, muss der Bereich, in dem sie sich befinden, geschützt werden. Dies verhindert Schäden an den Wurzeln und am Mähroboter. Stellen Sie sicher, dass der Mindestabstand zwischen Begrenzungskabel (18) und Hindernis 30 cm beträgt.

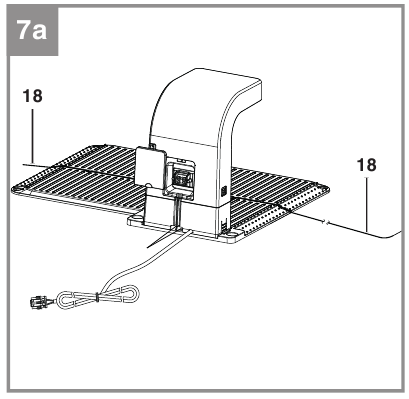

Anschließen der Ladestation

Schließen Sie die Verlegung des kompletten Begrenzungskabels (18) ab, bevor Sie es an die Ladestation anschließen. Halten Sie an jedem Ende eine zusätzliche Länge von 1 m Begrenzungskabel (18) bereit, damit Sie später weitere Anpassungen vornehmen können.
Entfernen Sie mit einem Abisolierwerkzeug an den Enden des Begrenzungskabels (18) eine Länge von 10 bis 15 mm der Isolierung für den Anschluss an die Ladestation (19).
Ziehen Sie den Netzstecker, bevor Sie das Begrenzungskabel (18) an die Ladestation (19) anschließen. Das an der linken Seite der Ladestation (19) verlegte Begrenzungskabel (18) muss über die Kabelhalterungen an der Unterseite der Ladestation (19) nach hinten geführt werden.
Verbinden Sie dieses Begrenzungskabel (18) mit dem Anschluss links (rot). Führen Sie dann das andere Begrenzungskabel (18) durch die Führung im Anschlussbereich und verbinden Sie es mit dem Anschluss rechts (schwarz) (Abb. 7a).

Begrenzungskabel (18) dürfen sich nicht kreuzen!
Schließen Sie dann das Netzteil an. Die LED-Anzeige (21) an der Ladestation (19) sollte grün leuchten und dauerhaft anbleiben. Leuchtet die LED nicht auf, prüfen Sie zuerst die Anschlüsse. Leuchtet die LED grün, aber nicht dauerhaft, lesen Sie die Tabelle „Anzeigen an der Ladestation und Fehlerbehebung“ am Ende dieser Bedienungsanleitung.

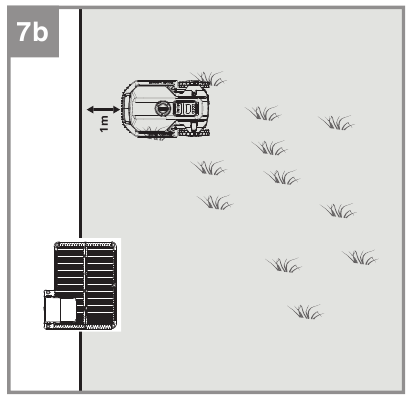

Einschalten und Installation überprüfen

Sobald die LED-Anzeige (21) an der Ladestation (19) grün leuchtet, ist der Mähbereich für den Mähroboter bereit. Bitte prüfen Sie zuerst, ob alle Befestigungsheringe (14) am Begrenzungskabel (18) vollständig eingeschlagen sind. Platzieren Sie den Mähroboter etwa 3 m hinter der Ladestation (19) vor dem Begrenzungskabel (18). Der Mähroboter muss im 90°-Winkel zum Begrenzungskabel (18) stehen (Abb.
7b). Entriegeln Sie den Mähroboter durch Eingabe der PIN (siehe den Abschnitt „Locking mechanism / PIN“ (Sperrfunktion / PIN)). Drücken Sie die Taste „Home“ (Start) und bestätigen Sie mit der Taste „OK“ (OK). Der Mähroboter folgt nun dem Begrenzungskabel (18) im Uhrzeigersinn. Beobachten Sie den Mähroboter während der kompletten Fahrt entlang des Begrenzungskabels (18), bis er wieder in der Ladestation (19) ist. Sollte der Mähroboter an irgendeiner Stelle Probleme haben, korrigieren Sie gegebenenfalls das Begrenzungskabel (18) und wiederholen Sie den Vorgang. Der Akku des Mähroboters wird nun vollständig geladen. Treten Probleme beim Andocken auf, müssen Sie die Ladestation (19) eventuell seitlich versetzen, bis das Andocken problemlos funktioniert. Um den Mähroboter jederzeit anzuhalten, drücken Sie die rote Taste „STOP“ (Stoppen) (3). Wenn Sie die Taste „STOP“ (Stoppen) (3) drücken, hält der Mähroboter an und wartet auf weitere Anweisungen.

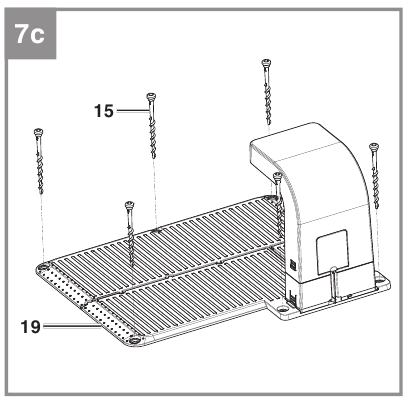

Befestigen der Ladestation

Sobald der Mähroboter ordnungsgemäß funktioniert und eine geeignete Position für die Ladestation (19) gefunden wurde, muss die Ladestation (19) mit den Befestigungsschrauben (15) fixiert werden. Verwenden Sie den Sechskantschlüssel (22), um die Befestigungsschrauben (15) vollständig im Boden zu befestigen. (Abb. 7c)

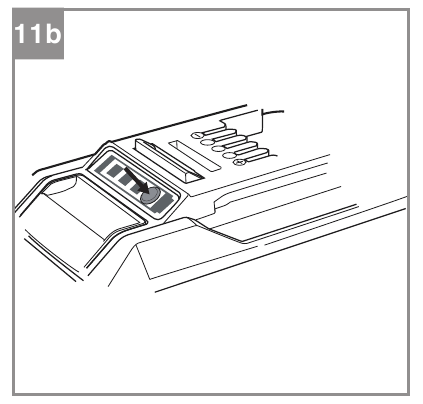

Akkuladestandsanzeige

Drücken Sie die Taste für die Akkuladestandsanzeige. Die Akkuladestandsanzeige zeigt den Ladezustand des Akkus mittels 3 LEDs an (Abb. 11b).
Alle 3 LEDs leuchten:
Der Akku ist voll geladen.
2 oder 1 LED(s) leuchten:
Der Akku verfügt über eine ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LEDs blinken:
Die Akkutemperatur ist zu niedrig. Nehmen Sie den Akku aus dem Gerät, bewahren Sie ihn einen Tag bei Raumtemperatur auf. Tritt der Fehler erneut auf, bedeutet dies, dass der Akku tiefentladen und defekt ist. Nehmen Sie den Akku aus dem Gerät. Verwenden oder laden Sie niemals einen defekten Akku.

Bei Verwendung eines Multi-Ah Packs (z.B. 4-6Ah) immer die höhere Kapazität einstellen. Dank der schonenden Be- und Entladung des Mähroboters ist es nicht notwendig, die niedrigere Kapazität einzustellen, um die Lebensdauer zu verlängern.

Aufladen des Akkus mit dem Ladegerät

Im Normalbetrieb wird der Akku (A) des Mähroboters über die Ladestation (19) geladen. Für die eigenständige Nutzung des Akkus (A) aus der Power-X-Change Serie kann dieser auch im externen Power-X-Charger geladen werden. Wichtig! – Je nach Modell Ihres Mähroboters ist der Akku-Lader (Abb. 11a/Pos. B) möglicherweise nicht im Lieferumfang enthalten.

1. Prüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild des Akku-Laders übereinstimmt. Stecken Sie den Netzstecker des Laders (B) in die Steckdose. Die grüne LED beginnt zu blinken.

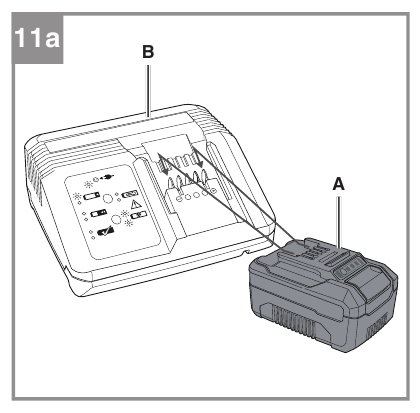

2. Stecken Sie den Akku (A) in den Akku-Lader (B) (Abb. 11a).
3. Im Abschnitt „Charger indicator" (Ladezustandsanzeige Ladegerät) finden Sie eine Tabelle mit der Erklärung der LED-Anzeige am Ladegerät.
   Der Akku kann während des Ladevorgangs etwas warm werden. Das ist normal.

Wenn der Akkupack nicht geladen werden kann, prüfen Sie:

• ob Spannung an der Steckdose anliegt
• ob guter Kontakt an den Ladekontakten besteht

Kann der Akkupack immer noch nicht geladen werden, senden Sie

• den Lader
• und den Akkupack an unser Kundendienstcenter.

Um einen ordnungsgemäßen Versand der Artikel an uns sicherzustellen, wenden Sie sich bitte an unseren Kundendienst oder an die Verkaufsstelle, in der das Gerät erworben wurde.
Achten Sie beim Versand oder bei der Entsorgung von Akkus und Akku-Werkzeugen immer darauf, dass diese einzeln in Plastiktüten verpackt sind, um Kurzschlüsse und Brände zu verhindern.
Um eine lange Lebensdauer des Akkupacks zu gewährleisten, sollten Sie darauf achten, ihn rechtzeitig wieder aufzuladen. Sie müssen den Akkupack aufladen, sobald Sie feststellen, dass die Leistung des Gerätes nachlässt. Lassen Sie den Akkupack niemals vollständig entladen. Dies führt zu einem Defekt.

Betrieb

Bedienfeld

Der Mähroboter ist bereits werkseitig vorprogrammiert und mit Standardeinstellungen versehen. Diese können jedoch bei Bedarf geändert werden. Auch wenn die Werkseinstellungen für die meisten Gärten geeignet sind, sollten Sie sich dennoch mit den verfügbaren Optionen vertraut machen.

Erklärung des Bedienfelds mit LED (Abb. 8)

50. Display
51. "HOME" (HOME)-Taste
52. "START" (START)-Taste
53. "OK" (OK)-Taste
54. "On/Off " (Ein-/Aus)-Taste

Schnitthöhenverstellung

Die Schnitthöhe darf nur bei ausgeschaltetem Mähroboter eingestellt werden. Dies geschieht durch Drücken der STOP (STOP)-Taste (3). Die Schnitthöhenverstellung (4) ermöglicht es, die Schnitthöhe des Mähroboters stufenlos zwischen 30 und 60 mm einzustellen, was auf der Skala abgelesen werden kann. Wenn das Gras höher als 60 mm ist, muss es zuerst auf maximal 60 mm gekürzt werden, um den Mähroboter nicht übermäßig zu belasten und seine Arbeitseffizienz nicht negativ zu beeinflussen. Verwenden Sie dazu einen herkömmlichen Rasenmäher oder Trimmer. Nach Abschluss der Installation kann die Schnitthöhe mit der Schnitthöhenverstellung (4) eingestellt werden. Beginnen Sie immer mit einer höheren Schnitthöhe und reduzieren Sie diese in kleinen Schritten, bis Sie die gewünschte Höhe erreicht haben.

Sperrvorrichtung / PIN

Die Sperrvorrichtung verhindert die unbefugte Nutzung des Mähroboters ohne gültigen Code. Dazu müssen Sie einen persönlichen vierstelligen Sicherheitscode eingeben.

Sperre aufheben
Bevor Sie den Mähroboter in Betrieb nehmen, müssen Sie die richtige PIN eingeben (Standard-PIN: "0-00-0" (0-00-0)). Geben Sie die PIN mit der "HOME" (HOME)-Taste (jedes Drücken erhöht die Zahl um eins) und der "START" (START)-Taste (jedes Drücken reduziert die Zahl um eins) ein. Wenn Sie jede der 4 Zahlen mit "OK" (OK) bestätigen, wechselt der Mähroboter automatisch zur nächsten Zahl. Nach Eingabe der korrekten PIN und Bestätigung der vierten Zahl ist der Mähroboter entriegelt.

PIN ändern
Die PIN kann nur über die Einhell App auf Ihrem Smartphone geändert werden.

PIN anfordern, wenn Sie sie verloren haben
Halten Sie den Kassenbon und die Seriennummer des Mähroboters bereit. Sie benötigen diese, um Ihre PIN zu erhalten.

1. Halten Sie die "HOME" (HOME)- und "OK" (OK)-Tasten im gesperrten Zustand 10 Sekunden lang gedrückt.
2. Der achtstellige PUK (Kombination aus Zahlen und Buchstaben) wird nun dauerhaft auf dem Display angezeigt.
3. Kontaktieren Sie den Kundenservice, um Ihre PIN zu erhalten.

Mähroboter steuern

Startvorgang

1. Entriegeln Sie das Bedienfeld (2).
2. Wählen Sie die "START" (START)-Taste und bestätigen Sie mit der "OK" (OK)-Taste. "GO" (GO) erscheint auf dem Display.
   Der Mähroboter beginnt mit dem Mähen. Der Batterieladezustand wird während der Arbeitszeit auf der LED (50) angezeigt. Sinkt der Batterieladezustand auf 30 %, kehrt der Mähroboter automatisch zur Ladestation (19) zurück. Wenn Sie den Mähroboter außerhalb des in der App eingestellten Zeitfensters starten, mäht der Mähroboter, solange die Batterieladung reicht, kehrt dann zur Ladestation zurück und bleibt dort, bis das nächste Zeitfenster beginnt.

Mähvorgang abbrechen

1. Um den Mähroboter sofort anzuhalten, drücken Sie die STOP (STOP)-Taste.
2. Entriegeln Sie das Bedienfeld (2).
3. Drücken Sie "HOME" (HOME), gefolgt von "OK" (OK), um den Mähroboter entlang des Begrenzungskabels zurück zur Ladestation (19) zu schicken.

STOP-Status:
Wenn Sie die STOP (STOP)-Taste (3) drücken, geht der Mähroboter in den STOP-Status. Dies wird auf dem Display (50) angezeigt. Der Mähroboter unterbricht seinen Mähvorgang, bis dieser STOP-Status aufgehoben wird.
Der STOP-Status kann nur direkt am Mäher nach Entriegelung des Bedienfelds aufgehoben werden. Danach kann der Mäher zur Ladestation zurückgeschickt oder der Mähvorgang fortgesetzt werden. Der STOP-Status kann in der Einhell App nicht zurückgesetzt werden.

Steuerung des Mähroboters über die App

Alle Einstellungen, die Sie über das Bedienfeld vornehmen können, können auch über die App vorgenommen werden. Laden Sie dazu zunächst die Einhell App für Mähroboter auf Ihr Smartphone herunter. Die Einhell App ist über den folgenden Link und QR-Code erhältlich:
iOS: http://qr.einhell.com/12e103ce

Android: http://qr.einhell.com/176c0443

Verwenden Sie eine Bluetooth-Verbindung, um den Mähroboter mit Ihrem Smartphone zu verbinden, und folgen Sie den dort gezeigten Schritten.

Hinweise zur Bluetooth-Verbindung:

• Verbinden Sie sich in der Einhell App mit dem Mähroboter, nachdem Sie sich als Benutzer angemeldet und das Gerät registriert haben.
• Bei Android-Geräten müssen Sie die Standortfreigabe für die Einhell App erteilen, um die Bluetooth-Verbindung nutzen zu können.
• Verbinden Sie den Mähroboter ausschließlich über die Einhell App auf Ihrem Smartphone.
• Nutzen Sie die Einhell App, um eine Verbindung zum Mähroboter herzustellen.
• Die Reichweite einer Bluetooth-Verbindung ist begrenzt. Das bedeutet, Sie müssen sich in der Nähe des Mähroboters aufhalten, um ihn zu steuern.
• Der Mähroboter kann immer nur mit einem Smartphone verbunden werden.
• Trennen Sie die Bluetooth-Verbindung, sobald Sie alle Einstellungen am Mähroboter vorgenommen haben.

In der Einhell Connect App haben Sie die Möglichkeit, eine Vielzahl von Einstellungen für Ihren Mähroboter vorzunehmen, sofern dieser mit dem WLAN verbunden ist. Sie können die folgenden Einstellungen wählen:

• Zeitplan
  Dieser Menüpunkt ermöglicht es Ihnen, das Arbeitszeitfenster Ihres Mähroboters zu definieren. Pro Tag können bis zu 5 verschiedene Zeitfenster definiert werden. Es wird generell empfohlen, die Mähzeit für 500 m² Rasenfläche auf 8 Stunden pro Tag zu basieren. Die gewählte Arbeitszeit muss an die Größe und Komplexität des Gartens angepasst werden.
• Zone
  In Gärten mit vielen Winkeln kann es vorkommen, dass der Mähroboter Schwierigkeiten hat, jeden Teil des Rasens zu erreichen und vollständig zu mähen. In diesem Fall können Sie mehrere Startpunkte am Begrenzungskabel und deren proportionale Häufigkeit (18) auswählen. Verbinden Sie dazu Ihr Smartphone über Bluetooth mit dem Mähroboter. Dies ermöglicht es dem Mähroboter, auch schwer erreichbare Teile Ihres Gartens zu erreichen. Der Mähroboter fährt die ausgewählte Strecke entlang des Begrenzungskabels (18) und beginnt dann in diesem Teil des Gartens zu mähen (Abb. 6m). Nach Auswahl dieses Menüpunkts beginnt der Mäher, entlang des Begrenzungskabels zu fahren. Nun können Sie den Startpunkt definieren. Bevor der Vorgang abgeschlossen ist, können Sie die Häufigkeit des Startpunkts definieren.
• Randmähen
  Für einen gepflegten Rasenrand kann die Einstellung "Randmähen" (Edge mowing) aktiviert werden. Sie können auch die Häufigkeit des Randmähens einstellen, d.h. das Intervall, in dem der Rasenrand zu Beginn des Arbeitsfensters gemäht werden soll, bevor der restliche Rasen gemäht wird.
• Regensensor
  Der Regensensor (5) kann mit dieser Einstellung programmiert werden. Die werkseitige Standardeinstellung für den Sensor ist "Ein" (On). Sie können den Regensensor (5) aktivieren oder deaktivieren und seine Verzögerungszeit einstellen. Die Verzögerungszeit definiert, wie lange der Mähroboter in der Ladestation (19) verbleibt, nachdem der Regensensor (5) getrocknet ist.
• PIN-Code
  Sie können die Standard-PIN für den Mähroboter durch eine eigene PIN ersetzen. Geben Sie zuerst die alte PIN ein und bestätigen Sie dann Ihre persönliche PIN zweimal.

  Merken und notieren Sie sich Ihre neue PIN.
• Software-Version
  Hier ist die aktuelle Version der Mähroboter-Software vermerkt.
• Kindersicherung
  Hier können Sie den Zeitraum definieren, nach dem der Mäher automatisch gesperrt wird. Danach können keine weiteren Aktionen durchgeführt werden, bis die PIN erneut eingegeben wird. In diesem Fall ist die PIN immer zuerst erforderlich, außer beim Drücken der STOP (STOP)-Taste.
• Punktmähen
  Es kann vorkommen, dass Ihr Mähroboter einige Stellen nicht ausreichend mäht. Platzieren Sie den Mähroboter an der entsprechenden Stelle und starten Sie den Mäher. Der Mähroboter beginnt, den Rasen spiralförmig zu mähen, bis er mit einem Hindernis oder dem Begrenzungskabel (18) kollidiert. Sofern kein Arbeitsfenster aktiv ist, kehrt der Mähroboter anschließend zur Ladestation (19) zurück.
• Zur Ladestation
  Dies bewirkt, dass der Mähroboter das Mähen einstellt und zur Ladestation zurückkehrt.
• Partymodus
  Wenn Sie in der App die "Pause" (Pause)-Taste drücken, stoppt der Mäher seine Bewegung. Sie können dann die gewünschte Pausenzeit einstellen. Nach Ablauf dieser Zeit nimmt der Mähroboter das Mähen wieder auf, sofern er sich in einem aktiven Zeitfenster befindet. Befindet er sich nicht in einem aktiven Zeitfenster, kehrt der Mähroboter zur Ladestation zurück.

Reinigung, Wartung und Ersatzteilbestellung

Gefahr!
Das Gerät muss vor allen Reinigungs- und Wartungsarbeiten von der Stromversorgung getrennt werden (Netzstecker ziehen, Gerät ausschalten). Nehmen Sie auch den Akku aus dem Rasenroboter.

Arbeitshandschuhe tragen!

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Luftschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Reinigen Sie den Rasenroboter nicht mit fließendem Wasser, insbesondere nicht mit Hochdruckwasser.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser ins Innere des Gerätes gelangen kann.
• Für beste Ergebnisse reinigen Sie den Rasenroboter mit einer Bürste oder einem Tuch.
• Prüfen Sie die freie Beweglichkeit der Messer (10) und der Messerplatte (11)
• Verwenden Sie Metallreiniger oder sehr feines Schleifpapier, um die Ladekontakte am Rasenroboter (1) und an der Ladestation (19) zu reinigen. Reinigen Sie diese, um ein effizientes Laden zu gewährleisten.

Wartung

• Verschlissene oder beschädigte Messer (10) und deren Befestigungsschrauben müssen immer als Satz ersetzt werden.
• Ersetzen Sie übermäßig abgenutzte oder beschädigte Teile sofort.
• Damit Sie lange Freude am Gerät haben, sollten alle geschraubten Teile sowie die Räder und Achsen gereinigt und geschmiert werden.
• Einen Rasenroboter in gutem Zustand zu halten, gewährleistet nicht nur eine lange Lebensdauer und hohe Leistung, sondern ermöglicht es dem Gerät auch, Ihren Rasen gründlich und mit minimalem Aufwand zu schneiden.
• Die Messer (10) unterliegen mehr Verschleiß als jede andere Komponente. Überprüfen Sie daher routinemäßig den Zustand der Messer (10) und stellen Sie sicher, dass sie fest angezogen sind. Ein übermäßig vibrierender Rasenroboter kann darauf hinweisen, dass die Messer (10) beschädigt sind oder sich durch das Auftreffen auf ein Objekt verformt haben. Wenn die Messer (10) abgenutzt oder beschädigt sind, müssen sie sofort ersetzt werden.
• Überprüfen Sie in regelmäßigen Abständen das Aussehen des gemähten Rasens. Das Gras wird nicht sauber geschnitten, wenn die Messer nicht scharf sind. Dies kann dazu führen, dass die Oberfläche des Rasens leicht austrocknet und braun wird. Es ist daher wichtig, die Messer regelmäßig zu wechseln, um einen sauberen und geraden Schnitt zu erzielen.
• Überprüfen Sie den Rasenroboter in regelmäßigen Abständen auf Verschmutzungen. Reinigen Sie Ihren Rasenroboter regelmäßig. Entfernen Sie starke Verschmutzungen sofort.
• Eine starke Verschmutzung des Rasenroboters ist in den ersten Wochen der erstmaligen Nutzung möglich, nachdem zuvor ein konventioneller Rasenmäher verwendet wurde. In diesen ersten Wochen sollten Sie den Boden Ihres Rasenroboters häufiger überprüfen.
• Kürzen Sie den Rasen nur in kleinen Schritten, um starke Verschmutzungen zu vermeiden.
• Im Inneren des Gerätes befinden sich keine weiteren Teile, die gewartet werden müssen.

Messerwechsel
Akku vor dem Messerwechsel entfernen.
Ersetzen Sie die Messer nur durch Originalmesser, da dies höchste Leistung und Sicherheit gewährleistet. Der Rasenroboter ist mit drei Messern (10) ausgestattet, die an einer Messerplatte (11) befestigt sind. Diese Messer (10) haben eine Lebensdauer von bis zu 2 Monaten (wenn sie keine Hindernisse treffen). Bitte ersetzen Sie alle drei Messer (10) gleichzeitig, um sicherzustellen, dass keine Beeinträchtigung der Effizienz und Balance Ihres Gerätes möglich ist.
Um die Messer (10) zu wechseln, gehen Sie wie folgt vor (Abb. 12)

Arbeitshandschuhe tragen:

1. Verwenden Sie einen Schraubendreher, um die Rotation der Messerplatte (11) zu blockieren. Führen Sie dazu den Schraubendreher durch die Löcher in der Messerplatte (11) und den Schutzsteg.
2. Lösen Sie die Befestigungsschrauben
3. Entfernen Sie die Messer (10) und ersetzen Sie diese durch neue. Ersetzen Sie immer alle drei Messer (10) als Satz.
4. Ziehen Sie anschließend die Befestigungsschraube wieder fest. Überprüfen Sie, dass die neuen Messer (10) frei rotieren können.

Führen Sie in regelmäßigen Abständen eine allgemeine Inspektion des Rasenroboters durch und entfernen Sie eventuell angesammelte Ablagerungen. Stellen Sie zu Beginn jeder Saison sicher, dass Sie den Zustand der Messer (10) überprüfen. Falls Reparaturen notwendig sind, wenden Sie sich bitte an unser Kundendienstzentrum. Verwenden Sie nur Originalersatzteile.

Software-Update
Stellen Sie sicher, dass der Akku vollständig geladen ist, bevor Sie die folgenden Schritte ausführen.

• Wählen Sie "Settings" (Einstellungen) und dann "Software Update" (Software-Update) in der App.
• Der Rasenroboter beginnt nun mit der Softwareaktualisierung und der Status wird in der App angezeigt.

Reparatur des Begrenzungskabels
Sollte das Begrenzungskabel (18) an irgendeiner Stelle durchtrennt werden, verwenden Sie die mitgelieferten Kabelverbinder (16) zur Reparatur. Stecken Sie dazu beide Enden des durchtrennten Begrenzungskabels (18) in den Kabelverbinder (16) und drücken Sie ihn mit Hilfe einer Zange zusammen. Verbinden Sie den Netzstecker mit der Steckdose. Überprüfen Sie anschließend die korrekte Funktion, indem Sie die LED-Anzeige (21) an der Ladestation (19) kontrollieren.

Ersatzteilbestellung

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Informationen an:

• Gerätetyp
• Artikelnummer des Gerätes
• Identifikationsnummer des Gerätes
• Ersatzteilnummer des benötigten Ersatzteils Für unsere aktuellen Preise und Informationen besuchen Sie bitte www.Einhell-Service.com
  Ersatzmesser Art.-Nr.: 34.140.20

Lagerung

Laden Sie den Akku vollständig auf, bevor Sie ihn über den Winter einlagern und schalten Sie den Rasenroboter aus. Nehmen Sie den Akku aus dem Gerät. Trennen Sie das Netzteil (13) von der Stromversorgung und der Ladestation (19).
Das Begrenzungskabel (18) kann über den Winter im Freien bleiben. Stellen Sie jedoch sicher, dass die Anschlüsse vor Korrosion geschützt sind. Trennen Sie dazu die Anschlüsse des Begrenzungskabels (18) von der Ladestation (19).
Lagern Sie das Gerät und das Zubehör außerhalb der Reichweite von Kindern an einem dunklen und trockenen Ort bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Gerät in seiner Originalverpackung.

Transport

• Bringen Sie gegebenenfalls die Transportschutzvorrichtungen an.
• Schützen Sie die Maschine vor Beschädigungen und starken Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten können.
• Sichern Sie die Maschine gegen Verrutschen und Umkippen.
• Tragen Sie den Rasenroboter am Tragegriff (6), wobei die Messerplatte (11) von Ihrem Körper wegzeigt.

Anzeige Ladestation und Fehlerbehebung

Display und Fehlerbehebung des Roboterrasenmähers

Erscheint ein Fehlercode im Display, kann dieser wie folgt zurückgesetzt werden:
Geben Sie die PIN ein und drücken Sie dann "START" (Starten) und "OK" (Bestätigen), damit der Roboterrasenmäher weiterarbeitet, oder drücken Sie nach Eingabe der PIN "HOME" (Nach Hause), gefolgt von "OK" (Bestätigen), um den Roboterrasenmäher zur Ladestation zurückzuschicken.

Fehlerbehebung

Durchtrennte Begrenzungskabel und daraus resultierende Folgeschäden sind von der Garantie ausgeschlossen!

Ladezustandsanzeige

Anzeigestatus		Erklärungen und Maßnahmen
Rote LED	Grüne LED
Aus	Blinkt	Betriebsbereit Das Ladegerät ist an das Stromnetz angeschlossen und betriebsbereit; es befindet sich kein Akkupack im Ladegerät
Ein	Aus	Ladevorgang Das Ladegerät lädt das Akkupack im Schnelllademodus. Die Ladezeiten sind direkt am Ladegerät angegeben. Die tatsächlichen Ladezeiten können je nach vorhandener Akkuladung leicht von den angegebenen Ladezeiten abweichen.
Aus	Ein	Der Akku ist geladen und betriebsbereit. (STARTKLAR) Das Gerät wechselt dann in den Schonlademodus, bis der Akku vollständig geladen ist. Lassen Sie dazu den Akku ca. 15 Minuten länger am Ladegerät. Maßnahme: Nehmen Sie das Akkupack aus dem Ladegerät. Trennen Sie das Ladegerät von der Netzversorgung.
Blinkt	Aus	Angepasstes Laden Das Ladegerät befindet sich im Schonlademodus. Aus Sicherheitsgründen wird der Ladevorgang langsamer durchgeführt und benötigt mehr Zeit. Die Gründe können sein: Der Akku wurde sehr lange nicht verwendet. Die Akkutemperatur liegt außerhalb des idealen Bereichs. Maßnahme: Warten Sie, bis der Ladevorgang abgeschlossen ist; Sie können das Akkupack weiterhin laden.
Blinkt	Blinkt	Fehler Laden ist nicht mehr möglich. Das Akkupack ist defekt. Maßnahme: Laden Sie niemals ein defektes Akkupack. Nehmen Sie das Akkupack aus dem Ladegerät.
Ein	Ein	Temperaturfehler Das Akkupack ist zu heiß (z. B. durch direkte Sonneneinstrahlung) oder zu kalt (unter 0°C). Maßnahme: Entnehmen Sie das Akkupack und lagern Sie es einen Tag bei Raumtemperatur (ca. 20°C).

Serviceinformationen

Wir verfügen über kompetente Servicepartner in allen auf dem Garantiezertifikat genannten Ländern, deren Kontaktdaten ebenfalls auf dem Garantiezertifikat zu finden sind. Diese Partner helfen Ihnen bei allen Serviceanfragen wie Reparaturen, Ersatz- und Verschleißteilbestellungen oder dem Kauf von Verbrauchsmaterialien.
Bitte beachten Sie, dass die folgenden Teile dieses Produkts einem normalen oder natürlichen Verschleiß unterliegen und daher auch als Verbrauchsmaterialien benötigt werden.

* Nicht unbedingt im Lieferumfang enthalten!
Im Falle von Mängeln oder Fehlern melden Sie das Problem bitte im Internet unter www.Einhell-Service.com. Bitte stellen Sie sicher, dass Sie eine genaue Beschreibung des Problems geben und in jedem Fall die folgenden Fragen beantworten:

• Hat das Gerät überhaupt funktioniert oder war es von Anfang an defekt?
• Haben Sie vor dem Ausfall etwas (Symptom oder Defekt) bemerkt?
• Welche Fehlfunktion hat das Gerät Ihrer Meinung nach (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

Referenzen

• Einhell Connect im App Store
• http://qr.einhell.com/176c0443
• Einhell Service

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

EINHELL FREELEXO Handbuch herunterladen

Verfügbare Sprachen
