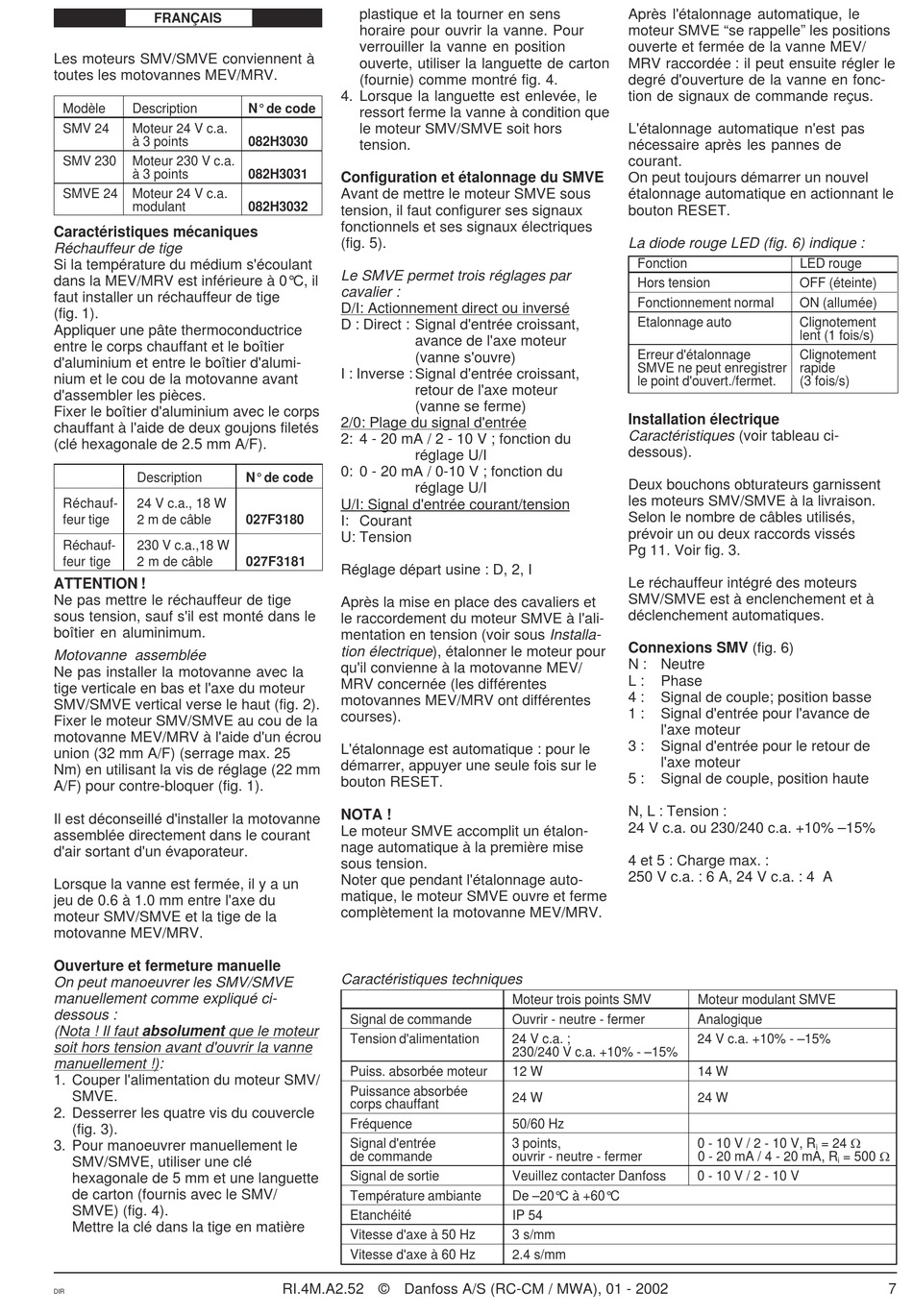

FRANÇAIS
Les moteurs SMV/SMVE conviennent à
toutes les motovannes MEV/MRV.
Modèle
Description
SMV 24
Moteur 24 V c.a.
à 3 points
SMV 230
Moteur 230 V c.a.
à 3 points
SMVE 24
Moteur 24 V c.a.
modulant
Caractéristiques mécaniques
Réchauffeur de tige
Si la température du médium s'écoulant
dans la MEV/MRV est inférieure à 0°C, il
faut installer un réchauffeur de tige
(fig. 1).
Appliquer une pâte thermoconductrice
entre le corps chauffant et le boîtier
d'aluminium et entre le boîtier d'alumi-
nium et le cou de la motovanne avant
d'assembler les pièces.
Fixer le boîtier d'aluminium avec le corps
chauffant à l'aide de deux goujons filetés
(clé hexagonale de 2.5 mm A/F).
Description
Réchauf-
24 V c.a., 18 W
feur tige
2 m de câble
Réchauf-
230 V c.a.,18 W
feur tige
2 m de câble
ATTENTION !
Ne pas mettre le réchauffeur de tige
sous tension, sauf s'il est monté dans le
boîtier en aluminimum.
Motovanne assemblée
Ne pas installer la motovanne avec la
tige verticale en bas et l'axe du moteur
SMV/SMVE vertical verse le haut (fig. 2).
Fixer le moteur SMV/SMVE au cou de la
motovanne MEV/MRV à l'aide d'un écrou
union (32 mm A/F) (serrage max. 25
Nm) en utilisant la vis de réglage (22 mm
A/F) pour contre-bloquer (fig. 1).
Il est déconseillé d'installer la motovanne
assemblée directement dans le courant
d'air sortant d'un évaporateur.
Lorsque la vanne est fermée, il y a un
jeu de 0.6 à 1.0 mm entre l'axe du
moteur SMV/SMVE et la tige de la
motovanne MEV/MRV.
Ouverture et fermeture manuelle
On peut manoeuvrer les SMV/SMVE
manuellement comme expliqué ci-
dessous :
(Nota ! Il faut absolument que le moteur
soit hors tension avant d'ouvrir la vanne
manuellement !):
1. Couper l'alimentation du moteur SMV/
SMVE.
2. Desserrer les quatre vis du couvercle
(fig. 3).
3. Pour manoeuvrer manuellement le
SMV/SMVE, utiliser une clé
hexagonale de 5 mm et une languette
de carton (fournis avec le SMV/
SMVE) (fig. 4).
Mettre la clé dans la tige en matière
DIR
plastique et la tourner en sens
horaire pour ouvrir la vanne. Pour
verrouiller la vanne en position
ouverte, utiliser la languette de carton
(fournie) comme montré fig. 4.
4. Lorsque la languette est enlevée, le
N° de code
ressort ferme la vanne à condition que
le moteur SMV/SMVE soit hors
082H3030
tension.
082H3031
Configuration et étalonnage du SMVE
Avant de mettre le moteur SMVE sous
082H3032
tension, il faut configurer ses signaux
fonctionnels et ses signaux électriques
(fig. 5).
Le SMVE permet trois réglages par
cavalier :
D/I: Actionnement direct ou inversé
D : Direct : Signal d'entrée croissant,
avance de l'axe moteur
(vanne s'ouvre)
I : Inverse : Signal d'entrée croissant,
retour de l'axe moteur
(vanne se ferme)
2/0: Plage du signal d'entrée
2: 4 - 20 mA / 2 - 10 V ; fonction du
réglage U/I
0: 0 - 20 mA / 0-10 V ; fonction du
N° de code
réglage U/I
U/I: Signal d'entrée courant/tension
027F3180
I: Courant
U: Tension
027F3181
Réglage départ usine : D, 2, I
Après la mise en place des cavaliers et
le raccordement du moteur SMVE à l'ali-
mentation en tension (voir sous Installa-
tion électrique), étalonner le moteur pour
qu'il convienne à la motovanne MEV/
MRV concernée (les différentes
motovannes MEV/MRV ont différentes
courses).
L'étalonnage est automatique : pour le
démarrer, appuyer une seule fois sur le
bouton RESET.
NOTA !
Le moteur SMVE accomplit un étalon-
nage automatique à la première mise
sous tension.
Noter que pendant l'étalonnage auto-
matique, le moteur SMVE ouvre et ferme
complètement la motovanne MEV/MRV.
Caractéristiques techniques
Signal de commande
Tension d'alimentation
Puiss. absorbée moteur
Puissance absorbée
corps chauffant
Fréquence
Signal d'entrée
de commande
Signal de sortie
Température ambiante
Etanchéité
Vitesse d'axe à 50 Hz
Vitesse d'axe à 60 Hz
RI.4M.A2.52 © Danfoss A/S (RC-CM / MWA), 01 - 2002
Après l'étalonnage automatique, le
moteur SMVE "se rappelle" les positions
ouverte et fermée de la vanne MEV/
MRV raccordée : il peut ensuite régler le
degré d'ouverture de la vanne en fonc-
tion de signaux de commande reçus.
L'étalonnage automatique n'est pas
nécessaire après les pannes de
courant.
On peut toujours démarrer un nouvel
étalonnage automatique en actionnant le
bouton RESET.
La diode rouge LED (fig. 6) indique :
Fonction
Hors tension
Fonctionnement normal
Etalonnage auto
Erreur d'étalonnage
SMVE ne peut enregistrer rapide
le point d'ouvert./fermet.
Installation électrique
Caractéristiques (voir tableau ci-
dessous).
Deux bouchons obturateurs garnissent
les moteurs SMV/SMVE à la livraison.
Selon le nombre de câbles utilisés,
prévoir un ou deux raccords vissés
Pg 11. Voir fig. 3.
Le réchauffeur intégré des moteurs
SMV/SMVE est à enclenchement et à
déclenchement automatiques.
Connexions SMV (fig. 6)
N : Neutre
L :
Phase
4 :
Signal de couple; position basse
1 :
Signal d'entrée pour l'avance de
l'axe moteur
3 :
Signal d'entrée pour le retour de
l'axe moteur
5 :
Signal de couple, position haute
N, L : Tension :
24 V c.a. ou 230/240 c.a. +10% –15%
4 et 5 : Charge max. :
250 V c.a. : 6 A, 24 V c.a. : 4 A
Moteur trois points SMV
Ouvrir - neutre - fermer
24 V c.a. ;
230/240 V c.a. +10% - –15%
12 W
24 W
50/60 Hz
3 points,
ouvrir - neutre - fermer
Veuillez contacter Danfoss
De –20°C à +60°C
IP 54
3 s/mm
2.4 s/mm
LED rouge
OFF (éteinte)
ON (allumée)
Clignotement
lent (1 fois/s)
Clignotement
(3 fois/s)
Moteur modulant SMVE
Analogique
24 V c.a. +10% - –15%
14 W
24 W
= 24 W
0 - 10 V / 2 - 10 V, R
i
= 500 W
0 - 20 mA / 4 - 20 mA, R
i
0 - 10 V / 2 - 10 V
7
