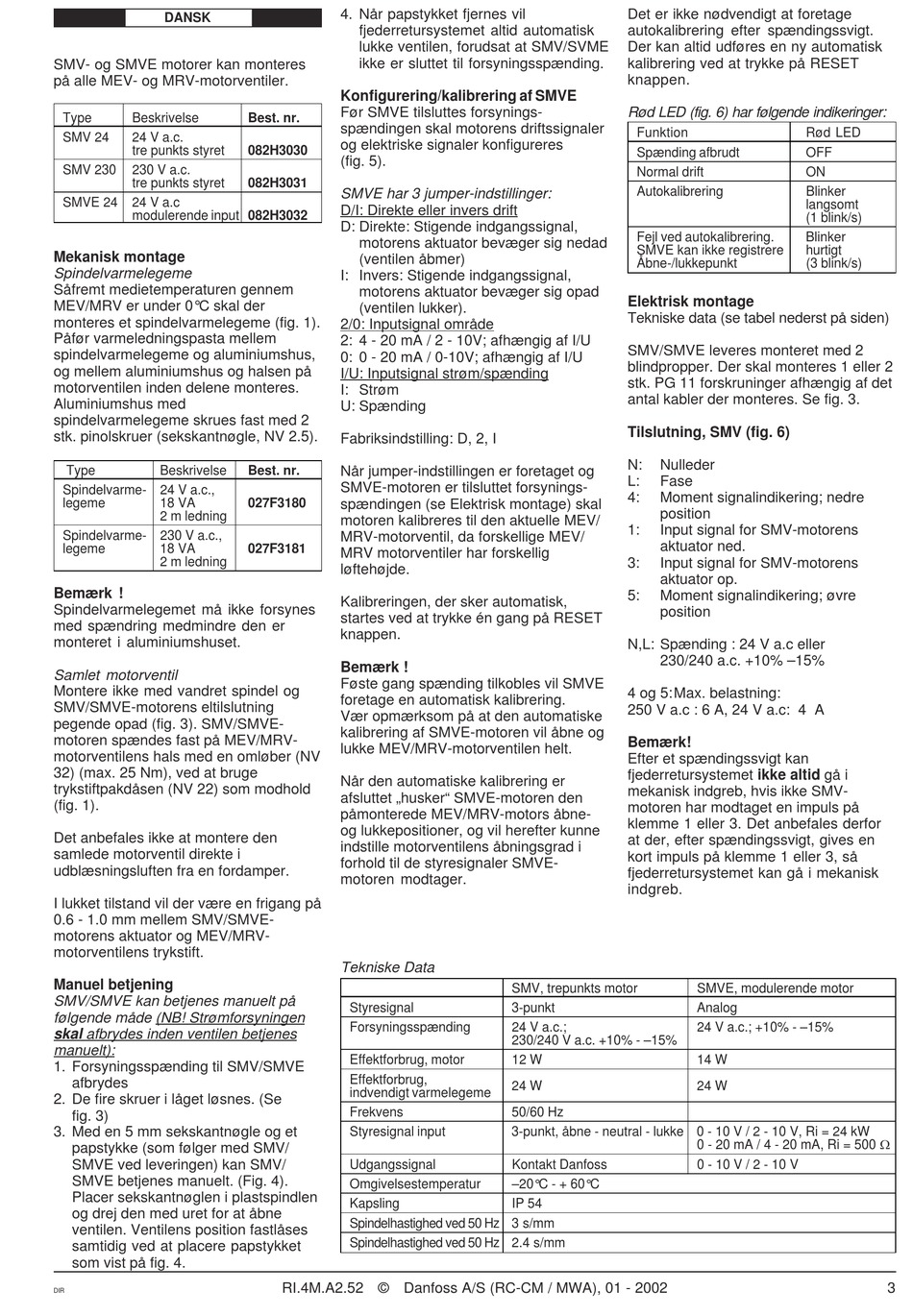

DANSK
SMV- og SMVE motorer kan monteres
på alle MEV- og MRV-motorventiler.
Type
Beskrivelse
SMV 24
24 V a.c.
tre punkts styret
SMV 230
230 V a.c.
tre punkts styret
SMVE 24
24 V a.c
modulerende input 082H3032
Mekanisk montage
Spindelvarmelegeme
Såfremt medietemperaturen gennem
MEV/MRV er under 0°C skal der
monteres et spindelvarmelegeme (fig. 1).
Påfør varmeledningspasta mellem
spindelvarmelegeme og aluminiumshus,
og mellem aluminiumshus og halsen på
motorventilen inden delene monteres.
Aluminiumshus med
spindelvarmelegeme skrues fast med 2
stk. pinolskruer (sekskantnøgle, NV 2.5).
Type
Beskrivelse
Spindelvarme- 24 V a.c.,
legeme
18 VA
2 m ledning
Spindelvarme- 230 V a.c.,
legeme
18 VA
2 m ledning
Bemærk !
Spindelvarmelegemet må ikke forsynes
med spændring medmindre den er
monteret i aluminiumshuset.
Samlet motorventil
Montere ikke med vandret spindel og
SMV/SMVE-motorens eltilslutning
pegende opad (fig. 3). SMV/SMVE-
motoren spændes fast på MEV/MRV-
motorventilens hals med en omløber (NV
32) (max. 25 Nm), ved at bruge
trykstiftpakdåsen (NV 22) som modhold
(fig. 1).
Det anbefales ikke at montere den
samlede motorventil direkte i
udblæsningsluften fra en fordamper.
I lukket tilstand vil der være en frigang på
0.6 - 1.0 mm mellem SMV/SMVE-
motorens aktuator og MEV/MRV-
motorventilens trykstift.
Manuel betjening
SMV/SMVE kan betjenes manuelt på
følgende måde (NB! Strømforsyningen
skal afbrydes inden ventilen betjenes
manuelt):
1. Forsyningsspænding til SMV/SMVE
afbrydes
2. De fire skruer i låget løsnes. (Se
fig. 3)
3. Med en 5 mm sekskantnøgle og et
papstykke (som følger med SMV/
SMVE ved leveringen) kan SMV/
SMVE betjenes manuelt. (Fig. 4).
Placer sekskantnøglen i plastspindlen
og drej den med uret for at åbne
ventilen. Ventilens position fastlåses
samtidig ved at placere papstykket
som vist på fig. 4.
DIR
4. Når papstykket fjernes vil
fjederretursystemet altid automatisk
lukke ventilen, forudsat at SMV/SVME
ikke er sluttet til forsyningsspænding.
Konfigurering/kalibrering af SMVE
Før SMVE tilsluttes forsynings-
Best. nr.
spændingen skal motorens driftssignaler
og elektriske signaler konfigureres
082H3030
(fig. 5).
082H3031
SMVE har 3 jumper-indstillinger:
D/I: Direkte eller invers drift
D: Direkte: Stigende indgangssignal,
motorens aktuator bevæger sig nedad
(ventilen åbmer)
I: Invers: Stigende indgangssignal,
motorens aktuator bevæger sig opad
(ventilen lukker).
2/0: Inputsignal område
2: 4 - 20 mA / 2 - 10V; afhængig af I/U
0: 0 - 20 mA / 0-10V; afhængig af I/U
I/U: Inputsignal strøm/spænding
I: Strøm
U: Spænding
Fabriksindstilling: D, 2, I
Best. nr.
Når jumper-indstillingen er foretaget og
SMVE-motoren er tilsluttet forsynings-
027F3180
spændingen (se Elektrisk montage) skal
motoren kalibreres til den aktuelle MEV/
MRV-motorventil, da forskellige MEV/
027F3181
MRV motorventiler har forskellig
løftehøjde.
Kalibreringen, der sker automatisk,
startes ved at trykke én gang på RESET
knappen.
Bemærk !
Føste gang spænding tilkobles vil SMVE
foretage en automatisk kalibrering.
Vær opmærksom på at den automatiske
kalibrering af SMVE-motoren vil åbne og
lukke MEV/MRV-motorventilen helt.
Når den automatiske kalibrering er
afsluttet „husker" SMVE-motoren den
påmonterede MEV/MRV-motors åbne-
og lukkepositioner, og vil herefter kunne
indstille motorventilens åbningsgrad i
forhold til de styresignaler SMVE-
motoren modtager.
Tekniske Data
Styresignal
Forsyningsspænding
Effektforbrug, motor
Effektforbrug,
indvendigt varmelegeme
Frekvens
Styresignal input
Udgangssignal
Omgivelsestemperatur
Kapsling
Spindelhastighed ved 50 Hz 3 s/mm
Spindelhastighed ved 50 Hz 2.4 s/mm
RI.4M.A2.52 © Danfoss A/S (RC-CM / MWA), 01 - 2002
Det er ikke nødvendigt at foretage
autokalibrering efter spændingssvigt.
Der kan altid udføres en ny automatisk
kalibrering ved at trykke på RESET
knappen.
Rød LED (fig. 6) har følgende indikeringer:
Funktion
Spænding afbrudt
Normal drift
Autokalibrering
Fejl ved autokalibrering.
SMVE kan ikke registrere
Åbne-/lukkepunkt
Elektrisk montage
Tekniske data (se tabel nederst på siden)
SMV/SMVE leveres monteret med 2
blindpropper. Der skal monteres 1 eller 2
stk. PG 11 forskruninger afhængig af det
antal kabler der monteres. Se fig. 3.
Tilslutning, SMV (fig. 6)
N:
Nulleder
L:
Fase
4:
Moment signalindikering; nedre
position
1:
Input signal for SMV-motorens
aktuator ned.
3:
Input signal for SMV-motorens
aktuator op.
5:
Moment signalindikering; øvre
position
N,L: Spænding : 24 V a.c eller
230/240 a.c. +10% –15%
4 og 5:Max. belastning:
250 V a.c : 6 A, 24 V a.c: 4 A
Bemærk!
Efter et spændingssvigt kan
fjederretursystemet ikke altid gå i
mekanisk indgreb, hvis ikke SMV-
motoren har modtaget en impuls på
klemme 1 eller 3. Det anbefales derfor
at der, efter spændingssvigt, gives en
kort impuls på klemme 1 eller 3, så
fjederretursystemet kan gå i mekanisk
indgreb.
SMV, trepunkts motor
3-punkt
24 V a.c.;
230/240 V a.c. +10% - –15%
12 W
24 W
50/60 Hz
3-punkt, åbne - neutral - lukke 0 - 10 V / 2 - 10 V, Ri = 24 kW
Kontakt Danfoss
–20°C - + 60°C
IP 54
Rød LED
OFF
ON
Blinker
langsomt
(1 blink/s)
Blinker
hurtigt
(3 blink/s)
SMVE, modulerende motor
Analog
24 V a.c.; +10% - –15%
14 W
24 W
0 - 20 mA / 4 - 20 mA, Ri = 500 W
0 - 10 V / 2 - 10 V
3
