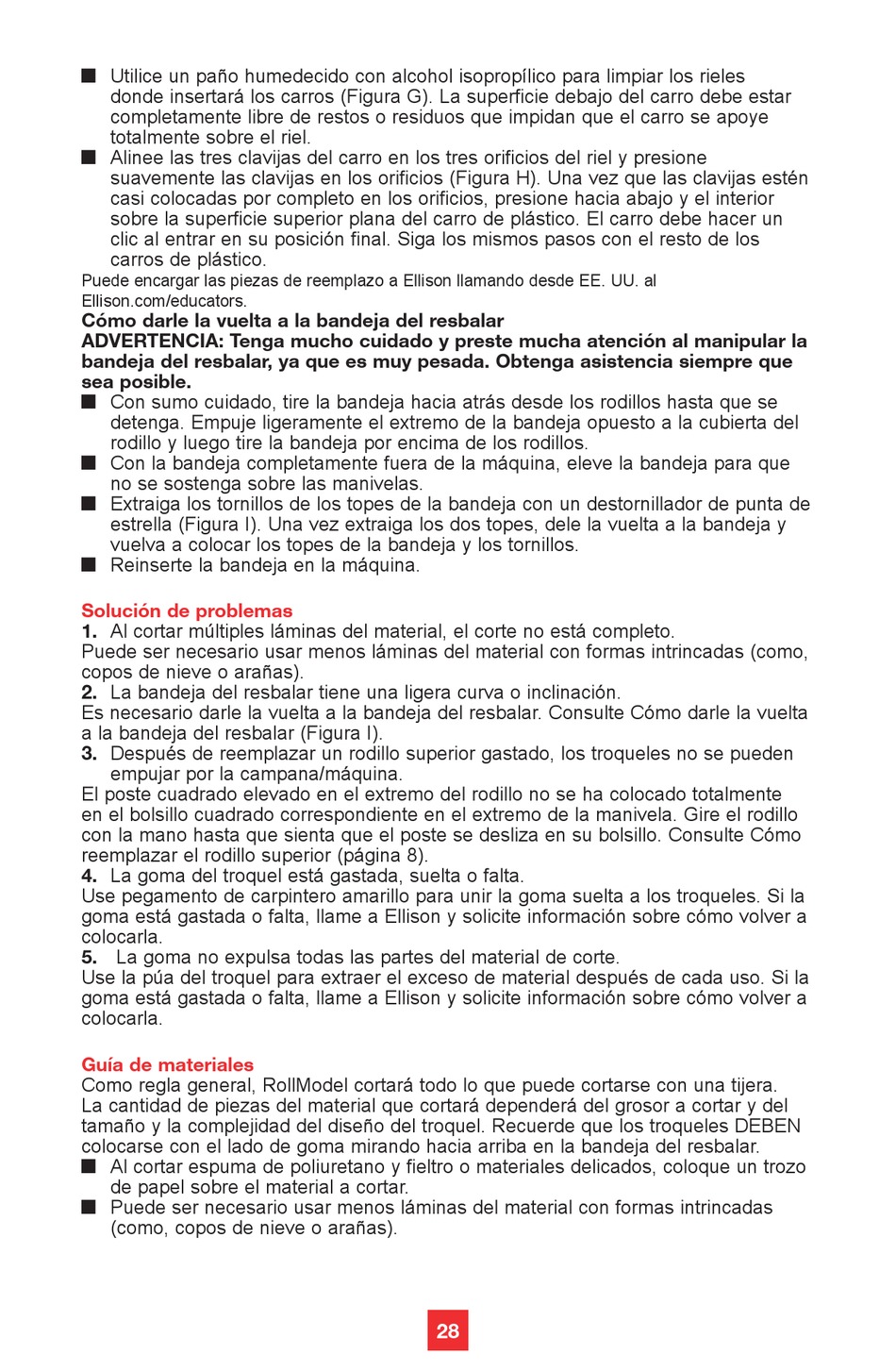

 Utilice un paño humedecido con alcohol isopropílico para limpiar los rieles
donde insertará los carros (Figura G). La superficie debajo del carro debe estar
completamente libre de restos o residuos que impidan que el carro se apoye
totalmente sobre el riel.
 Alinee las tres clavijas del carro en los tres orificios del riel y presione
suavemente las clavijas en los orificios (Figura H). Una vez que las clavijas estén
casi colocadas por completo en los orificios, presione hacia abajo y el interior
sobre la superficie superior plana del carro de plástico. El carro debe hacer un
clic al entrar en su posición final. Siga los mismos pasos con el resto de los
carros de plástico.
Puede encargar las piezas de reemplazo a Ellison llamando desde EE. UU. al
Ellison.com/educators.
Cómo darle la vuelta a la bandeja del resbalar
ADVERTENCIA: Tenga mucho cuidado y preste mucha atención al manipular la
bandeja del resbalar, ya que es muy pesada. Obtenga asistencia siempre que
sea posible.
 Con sumo cuidado, tire la bandeja hacia atrás desde los rodillos hasta que se
detenga. Empuje ligeramente el extremo de la bandeja opuesto a la cubierta del
rodillo y luego tire la bandeja por encima de los rodillos.
 Con la bandeja completamente fuera de la máquina, eleve la bandeja para que
no se sostenga sobre las manivelas.
 Extraiga los tornillos de los topes de la bandeja con un destornillador de punta de
estrella (Figura I). Una vez extraiga los dos topes, dele la vuelta a la bandeja y
vuelva a colocar los topes de la bandeja y los tornillos.
 Reinserte la bandeja en la máquina.
Solución de problemas
1. Al cortar múltiples láminas del material, el corte no está completo.
Puede ser necesario usar menos láminas del material con formas intrincadas (como,
copos de nieve o arañas).
2. La bandeja del resbalar tiene una ligera curva o inclinación.
Es necesario darle la vuelta a la bandeja del resbalar. Consulte Cómo darle la vuelta
a la bandeja del resbalar (Figura I).
3. Después de reemplazar un rodillo superior gastado, los troqueles no se pueden
empujar por la campana/máquina.
El poste cuadrado elevado en el extremo del rodillo no se ha colocado totalmente
en el bolsillo cuadrado correspondiente en el extremo de la manivela. Gire el rodillo
con la mano hasta que sienta que el poste se desliza en su bolsillo. Consulte Cómo
reemplazar el rodillo superior (página 8).
4. La goma del troquel está gastada, suelta o falta.
Use pegamento de carpintero amarillo para unir la goma suelta a los troqueles. Si la
goma está gastada o falta, llame a Ellison y solicite información sobre cómo volver a
colocarla.
5. La goma no expulsa todas las partes del material de corte.
Use la púa del troquel para extraer el exceso de material después de cada uso. Si la
goma está gastada o falta, llame a Ellison y solicite información sobre cómo volver a
colocarla.
Guía de materiales
Como regla general, RollModel cortará todo lo que puede cortarse con una tijera.
La cantidad de piezas del material que cortará dependerá del grosor a cortar y del
tamaño y la complejidad del diseño del troquel. Recuerde que los troqueles DEBEN
colocarse con el lado de goma mirando hacia arriba en la bandeja del resbalar.
 Al cortar espuma de poliuretano y fieltro o materiales delicados, coloque un trozo
de papel sobre el material a cortar.
 Puede ser necesario usar menos láminas del material con formas intrincadas
(como, copos de nieve o arañas).
