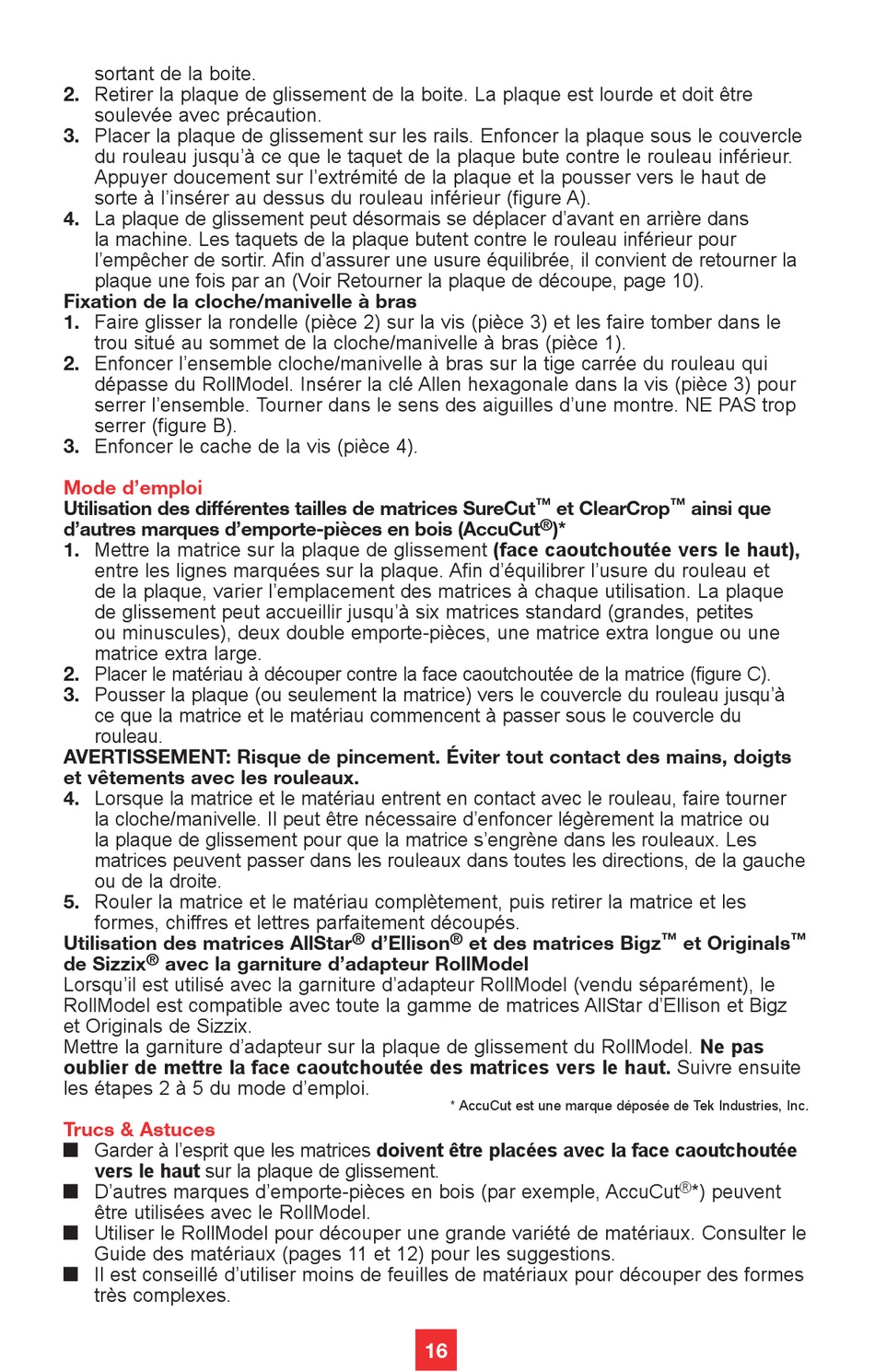

sortant de la boite.
2. Retirer la plaque de glissement de la boite. La plaque est lourde et doit être
soulevée avec précaution.
3. Placer la plaque de glissement sur les rails. Enfoncer la plaque sous le couvercle
du rouleau jusqu'à ce que le taquet de la plaque bute contre le rouleau inférieur.
Appuyer doucement sur l'extrémité de la plaque et la pousser vers le haut de
sorte à l'insérer au dessus du rouleau inférieur (figure A).
4. La plaque de glissement peut désormais se déplacer d'avant en arrière dans
la machine. Les taquets de la plaque butent contre le rouleau inférieur pour
l'empêcher de sortir. Afin d'assurer une usure équilibrée, il convient de retourner la
plaque une fois par an (Voir Retourner la plaque de découpe, page 10).
Fixation de la cloche/manivelle à bras
1. Faire glisser la rondelle (pièce 2) sur la vis (pièce 3) et les faire tomber dans le
trou situé au sommet de la cloche/manivelle à bras (pièce 1).
2. Enfoncer l'ensemble cloche/manivelle à bras sur la tige carrée du rouleau qui
dépasse du RollModel. Insérer la clé Allen hexagonale dans la vis (pièce 3) pour
serrer l'ensemble. Tourner dans le sens des aiguilles d'une montre. NE PAS trop
serrer (figure B).
3. Enfoncer le cache de la vis (pièce 4).
Mode d'emploi
Utilisation des différentes tailles de matrices SureCut
d'autres marques d'emporte-pièces en bois (AccuCut
1. Mettre la matrice sur la plaque de glissement (face caoutchoutée vers le haut),
entre les lignes marquées sur la plaque. Afin d'équilibrer l'usure du rouleau et
de la plaque, varier l'emplacement des matrices à chaque utilisation. La plaque
de glissement peut accueillir jusqu'à six matrices standard (grandes, petites
ou minuscules), deux double emporte-pièces, une matrice extra longue ou une
matrice extra large.
2. Placer le matériau à découper contre la face caoutchoutée de la matrice (figure C).
3. Pousser la plaque (ou seulement la matrice) vers le couvercle du rouleau jusqu'à
ce que la matrice et le matériau commencent à passer sous le couvercle du
rouleau.
AVERTISSEMENT: Risque de pincement. Éviter tout contact des mains, doigts
et vêtements avec les rouleaux.
4. Lorsque la matrice et le matériau entrent en contact avec le rouleau, faire tourner
la cloche/manivelle. Il peut être nécessaire d'enfoncer légèrement la matrice ou
la plaque de glissement pour que la matrice s'engrène dans les rouleaux. Les
matrices peuvent passer dans les rouleaux dans toutes les directions, de la gauche
ou de la droite.
5. Rouler la matrice et le matériau complètement, puis retirer la matrice et les
formes, chiffres et lettres parfaitement découpés.
Utilisation des matrices AllStar
®
de Sizzix avec la garniture d'adapteur RollModel
Lorsqu'il est utilisé avec la garniture d'adapteur RollModel (vendu séparément), le
RollModel est compatible avec toute la gamme de matrices AllStar d'Ellison et Bigz
et Originals de Sizzix.
Mettre la garniture d'adapteur sur la plaque de glissement du RollModel. Ne pas
oublier de mettre la face caoutchoutée des matrices vers le haut. Suivre ensuite
les étapes 2 à 5 du mode d'emploi.
Trucs & Astuces
 Garder à l'esprit que les matrices doivent être placées avec la face caoutchoutée
vers le haut sur la plaque de glissement.
 D'autres marques d'emporte-pièces en bois (par exemple, AccuCut
être utilisées avec le RollModel.
 Utiliser le RollModel pour découper une grande variété de matériaux. Consulter le
Guide des matériaux (pages 11 et 12) pour les suggestions.
 Il est conseillé d'utiliser moins de feuilles de matériaux pour découper des formes
très complexes.
® ®
d'Ellison et des matrices Bigz
* AccuCut est une marque déposée de Tek Industries, Inc.
16
™ ™
et ClearCrop ainsi que
®
)*
™
et Originals
®
*) peuvent
™
