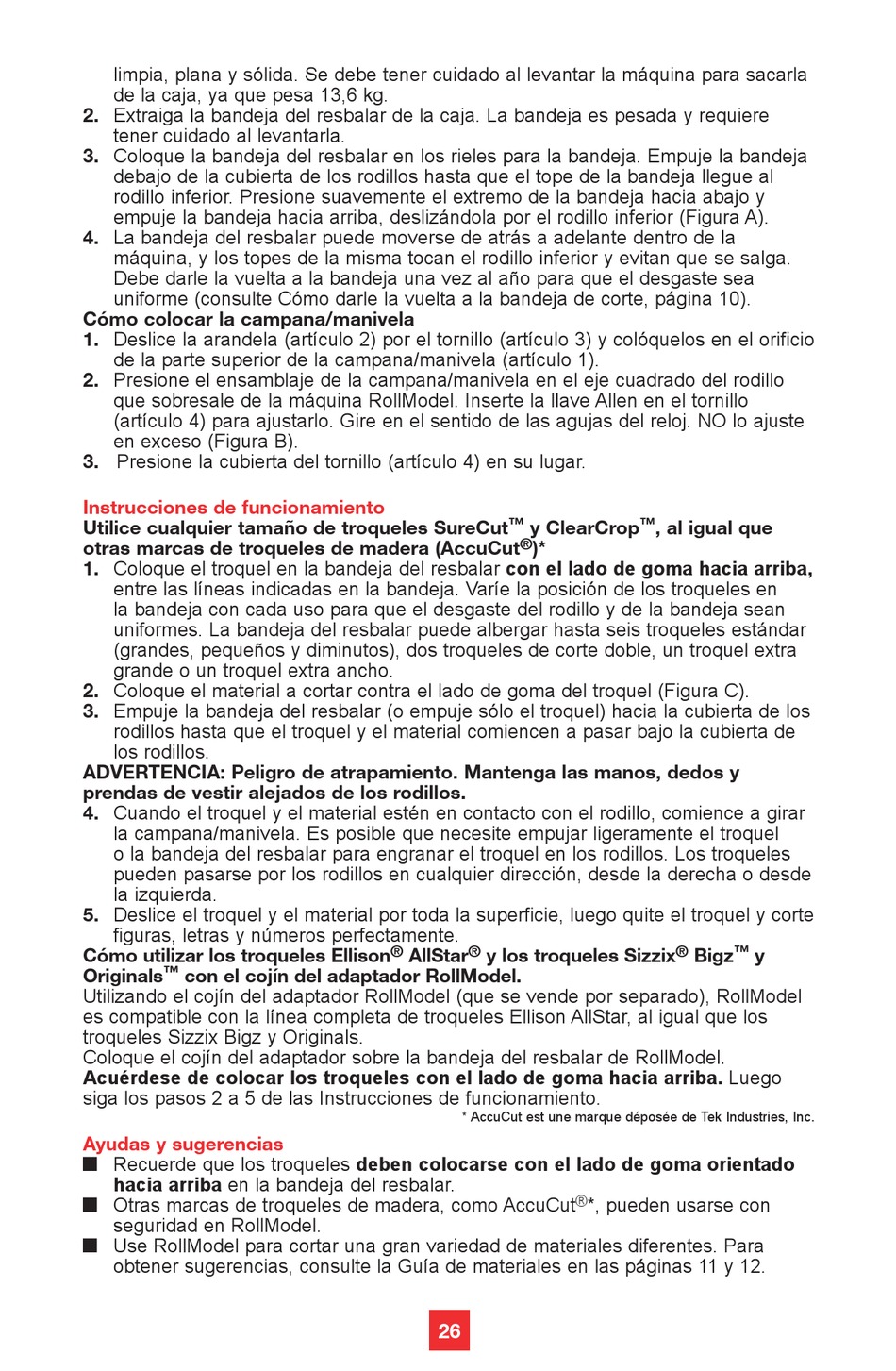

limpia, plana y sólida. Se debe tener cuidado al levantar la máquina para sacarla
de la caja, ya que pesa 13,6 kg.
2. Extraiga la bandeja del resbalar de la caja. La bandeja es pesada y requiere
tener cuidado al levantarla.
3. Coloque la bandeja del resbalar en los rieles para la bandeja. Empuje la bandeja
debajo de la cubierta de los rodillos hasta que el tope de la bandeja llegue al
rodillo inferior. Presione suavemente el extremo de la bandeja hacia abajo y
empuje la bandeja hacia arriba, deslizándola por el rodillo inferior (Figura A).
4. La bandeja del resbalar puede moverse de atrás a adelante dentro de la
máquina, y los topes de la misma tocan el rodillo inferior y evitan que se salga.
Debe darle la vuelta a la bandeja una vez al año para que el desgaste sea
uniforme (consulte Cómo darle la vuelta a la bandeja de corte, página 10).
Cómo colocar la campana/manivela
1. Deslice la arandela (artículo 2) por el tornillo (artículo 3) y colóquelos en el orificio
de la parte superior de la campana/manivela (artículo 1).
2. Presione el ensamblaje de la campana/manivela en el eje cuadrado del rodillo
que sobresale de la máquina RollModel. Inserte la llave Allen en el tornillo
(artículo 4) para ajustarlo. Gire en el sentido de las agujas del reloj. NO lo ajuste
en exceso (Figura B).
3. Presione la cubierta del tornillo (artículo 4) en su lugar.
Instrucciones de funcionamiento
Utilice cualquier tamaño de troqueles SureCut
otras marcas de troqueles de madera (AccuCut
1. Coloque el troquel en la bandeja del resbalar con el lado de goma hacia arriba,
entre las líneas indicadas en la bandeja. Varíe la posición de los troqueles en
la bandeja con cada uso para que el desgaste del rodillo y de la bandeja sean
uniformes. La bandeja del resbalar puede albergar hasta seis troqueles estándar
(grandes, pequeños y diminutos), dos troqueles de corte doble, un troquel extra
grande o un troquel extra ancho.
2. Coloque el material a cortar contra el lado de goma del troquel (Figura C).
3. Empuje la bandeja del resbalar (o empuje sólo el troquel) hacia la cubierta de los
rodillos hasta que el troquel y el material comiencen a pasar bajo la cubierta de
los rodillos.
ADVERTENCIA: Peligro de atrapamiento. Mantenga las manos, dedos y
prendas de vestir alejados de los rodillos.
4. Cuando el troquel y el material estén en contacto con el rodillo, comience a girar
la campana/manivela. Es posible que necesite empujar ligeramente el troquel
o la bandeja del resbalar para engranar el troquel en los rodillos. Los troqueles
pueden pasarse por los rodillos en cualquier dirección, desde la derecha o desde
la izquierda.
5. Deslice el troquel y el material por toda la superficie, luego quite el troquel y corte
figuras, letras y números perfectamente.
Cómo utilizar los troqueles Ellison
™
Originals con el cojín del adaptador RollModel.
Utilizando el cojín del adaptador RollModel (que se vende por separado), RollModel
es compatible con la línea completa de troqueles Ellison AllStar, al igual que los
troqueles Sizzix Bigz y Originals.
Coloque el cojín del adaptador sobre la bandeja del resbalar de RollModel.
Acuérdese de colocar los troqueles con el lado de goma hacia arriba. Luego
siga los pasos 2 a 5 de las Instrucciones de funcionamiento.
Ayudas y sugerencias
 Recuerde que los troqueles deben colocarse con el lado de goma orientado
hacia arriba en la bandeja del resbalar.
 Otras marcas de troqueles de madera, como AccuCut
seguridad en RollModel.
 Use RollModel para cortar una gran variedad de materiales diferentes. Para
obtener sugerencias, consulte la Guía de materiales en las páginas 11 y 12.
™
y ClearCrop
®
)*
® ®
AllStar y los troqueles Sizzix
* AccuCut est une marque déposée de Tek Industries, Inc.
26
™
, al igual que
® ™
Bigz
®
*, pueden usarse con
