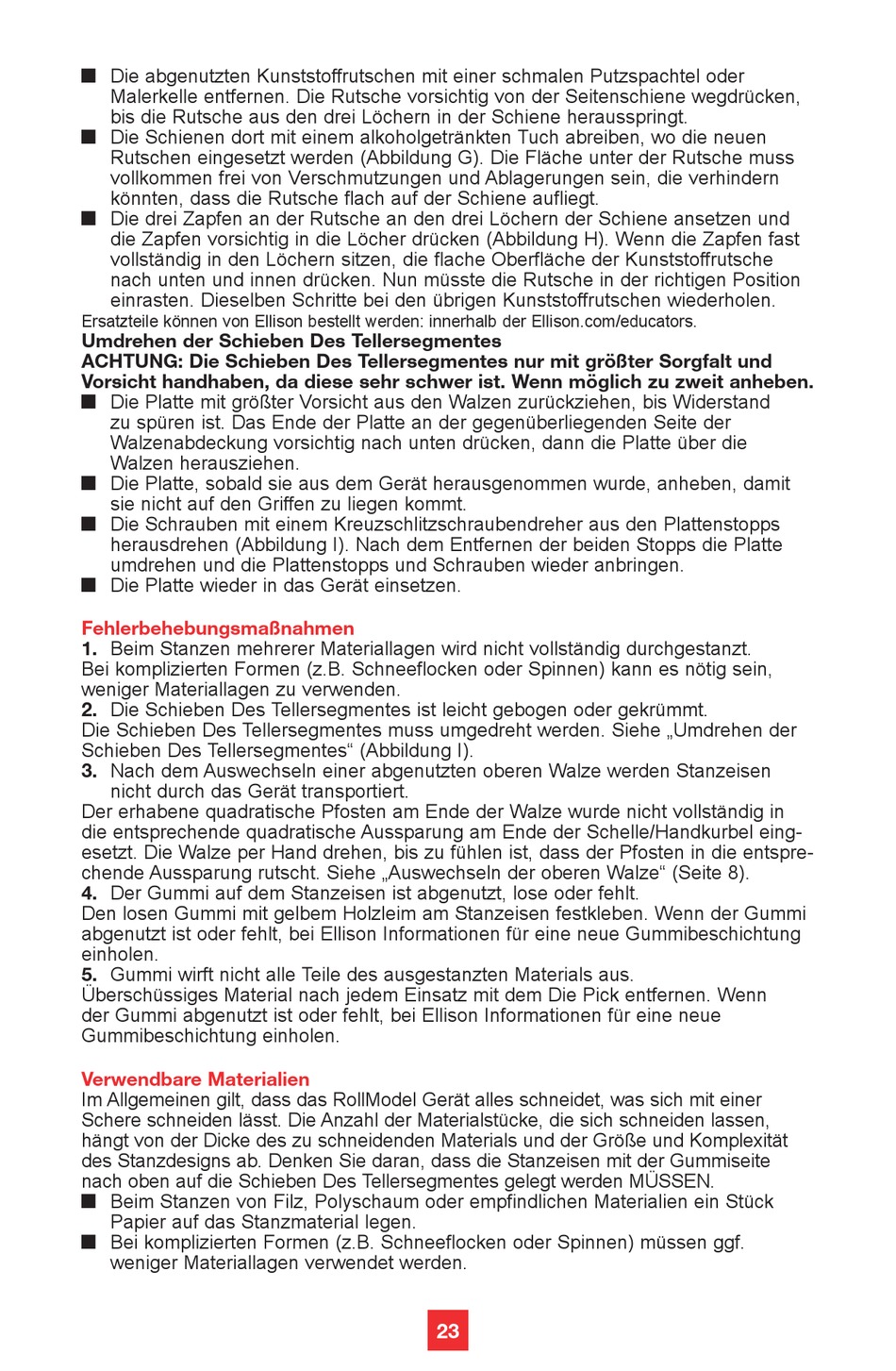

Die abgenutzten Kunststoffrutschen mit einer schmalen Putzspachtel oder
Malerkelle entfernen. Die Rutsche vorsichtig von der Seitenschiene wegdrücken,
bis die Rutsche aus den drei Löchern in der Schiene herausspringt.
Die Schienen dort mit einem alkoholgetränkten Tuch abreiben, wo die neuen
Rutschen eingesetzt werden (Abbildung G). Die Fläche unter der Rutsche muss
vollkommen frei von Verschmutzungen und Ablagerungen sein, die verhindern
könnten, dass die Rutsche flach auf der Schiene aufliegt.
Die drei Zapfen an der Rutsche an den drei Löchern der Schiene ansetzen und
die Zapfen vorsichtig in die Löcher drücken (Abbildung H). Wenn die Zapfen fast
vollständig in den Löchern sitzen, die flache Oberfläche der Kunststoffrutsche
nach unten und innen drücken. Nun müsste die Rutsche in der richtigen Position
einrasten. Dieselben Schritte bei den übrigen Kunststoffrutschen wiederholen.
Ersatzteile können von Ellison bestellt werden: innerhalb der Ellison.com/educators.
Umdrehen der Schieben Des Tellersegmentes
ACHTUNG: Die Schieben Des Tellersegmentes nur mit größter Sorgfalt und
Vorsicht handhaben, da diese sehr schwer ist. Wenn möglich zu zweit anheben.
Die Platte mit größter Vorsicht aus den Walzen zurückziehen, bis Widerstand
zu spüren ist. Das Ende der Platte an der gegenüberliegenden Seite der
Walzenabdeckung vorsichtig nach unten drücken, dann die Platte über die
Walzen herausziehen.
Die Platte, sobald sie aus dem Gerät herausgenommen wurde, anheben, damit
sie nicht auf den Griffen zu liegen kommt.
Die Schrauben mit einem Kreuzschlitzschraubendreher aus den Plattenstopps
herausdrehen (Abbildung I). Nach dem Entfernen der beiden Stopps die Platte
umdrehen und die Plattenstopps und Schrauben wieder anbringen.
Die Platte wieder in das Gerät einsetzen.
Fehlerbehebungsmaßnahmen
1. Beim Stanzen mehrerer Materiallagen wird nicht vollständig durchgestanzt.
Bei komplizierten Formen (z.B. Schneeflocken oder Spinnen) kann es nötig sein,
weniger Materiallagen zu verwenden.
2. Die Schieben Des Tellersegmentes ist leicht gebogen oder gekrümmt.
Die Schieben Des Tellersegmentes muss umgedreht werden. Siehe „Umdrehen der
Schieben Des Tellersegmentes" (Abbildung I).
3. Nach dem Auswechseln einer abgenutzten oberen Walze werden Stanzeisen
nicht durch das Gerät transportiert.
Der erhabene quadratische Pfosten am Ende der Walze wurde nicht vollständig in
die entsprechende quadratische Aussparung am Ende der Schelle/Handkurbel eing-
esetzt. Die Walze per Hand drehen, bis zu fühlen ist, dass der Pfosten in die entspre-
chende Aussparung rutscht. Siehe „Auswechseln der oberen Walze" (Seite 8).
4. Der Gummi auf dem Stanzeisen ist abgenutzt, lose oder fehlt.
Den losen Gummi mit gelbem Holzleim am Stanzeisen festkleben. Wenn der Gummi
abgenutzt ist oder fehlt, bei Ellison Informationen für eine neue Gummibeschichtung
einholen.
5. Gummi wirft nicht alle Teile des ausgestanzten Materials aus.
Überschüssiges Material nach jedem Einsatz mit dem Die Pick entfernen. Wenn
der Gummi abgenutzt ist oder fehlt, bei Ellison Informationen für eine neue
Gummibeschichtung einholen.
Verwendbare Materialien
Im Allgemeinen gilt, dass das RollModel Gerät alles schneidet, was sich mit einer
Schere schneiden lässt. Die Anzahl der Materialstücke, die sich schneiden lassen,
hängt von der Dicke des zu schneidenden Materials und der Größe und Komplexität
des Stanzdesigns ab. Denken Sie daran, dass die Stanzeisen mit der Gummiseite
nach oben auf die Schieben Des Tellersegmentes gelegt werden MÜSSEN.
Beim Stanzen von Filz, Polyschaum oder empfindlichen Materialien ein Stück
Papier auf das Stanzmaterial legen.
Bei komplizierten Formen (z.B. Schneeflocken oder Spinnen) müssen ggf.
weniger Materiallagen verwendet werden.
23
