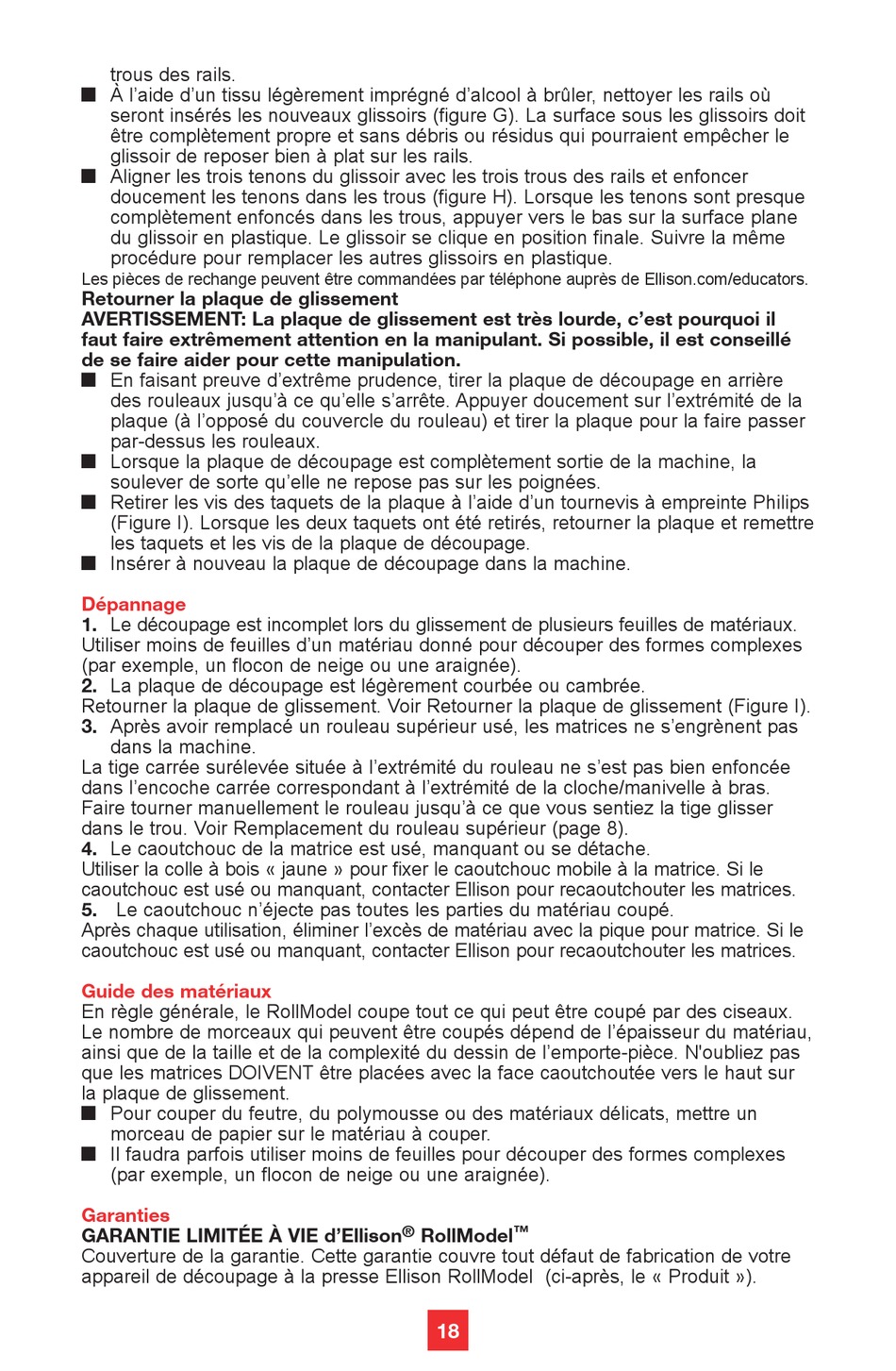

trous des rails.
 À l'aide d'un tissu légèrement imprégné d'alcool à brûler, nettoyer les rails où
seront insérés les nouveaux glissoirs (figure G). La surface sous les glissoirs doit
être complètement propre et sans débris ou résidus qui pourraient empêcher le
glissoir de reposer bien à plat sur les rails.
 Aligner les trois tenons du glissoir avec les trois trous des rails et enfoncer
doucement les tenons dans les trous (figure H). Lorsque les tenons sont presque
complètement enfoncés dans les trous, appuyer vers le bas sur la surface plane
du glissoir en plastique. Le glissoir se clique en position finale. Suivre la même
procédure pour remplacer les autres glissoirs en plastique.
Les pièces de rechange peuvent être commandées par téléphone auprès de Ellison.com/educators.
Retourner la plaque de glissement
AVERTISSEMENT: La plaque de glissement est très lourde, c'est pourquoi il
faut faire extrêmement attention en la manipulant. Si possible, il est conseillé
de se faire aider pour cette manipulation.
 En faisant preuve d'extrême prudence, tirer la plaque de découpage en arrière
des rouleaux jusqu'à ce qu'elle s'arrête. Appuyer doucement sur l'extrémité de la
plaque (à l'opposé du couvercle du rouleau) et tirer la plaque pour la faire passer
par-dessus les rouleaux.
 Lorsque la plaque de découpage est complètement sortie de la machine, la
soulever de sorte qu'elle ne repose pas sur les poignées.
 Retirer les vis des taquets de la plaque à l'aide d'un tournevis à empreinte Philips
(Figure I). Lorsque les deux taquets ont été retirés, retourner la plaque et remettre
les taquets et les vis de la plaque de découpage.
 Insérer à nouveau la plaque de découpage dans la machine.
Dépannage
1. Le découpage est incomplet lors du glissement de plusieurs feuilles de matériaux.
Utiliser moins de feuilles d'un matériau donné pour découper des formes complexes
(par exemple, un flocon de neige ou une araignée).
2. La plaque de découpage est légèrement courbée ou cambrée.
Retourner la plaque de glissement. Voir Retourner la plaque de glissement (Figure I).
3. Après avoir remplacé un rouleau supérieur usé, les matrices ne s'engrènent pas
dans la machine.
La tige carrée surélevée située à l'extrémité du rouleau ne s'est pas bien enfoncée
dans l'encoche carrée correspondant à l'extrémité de la cloche/manivelle à bras.
Faire tourner manuellement le rouleau jusqu'à ce que vous sentiez la tige glisser
dans le trou. Voir Remplacement du rouleau supérieur (page 8).
4. Le caoutchouc de la matrice est usé, manquant ou se détache.
Utiliser la colle à bois « jaune » pour fixer le caoutchouc mobile à la matrice. Si le
caoutchouc est usé ou manquant, contacter Ellison pour recaoutchouter les matrices.
5. Le caoutchouc n'éjecte pas toutes les parties du matériau coupé.
Après chaque utilisation, éliminer l'excès de matériau avec la pique pour matrice. Si le
caoutchouc est usé ou manquant, contacter Ellison pour recaoutchouter les matrices.
Guide des matériaux
En règle générale, le RollModel coupe tout ce qui peut être coupé par des ciseaux.
Le nombre de morceaux qui peuvent être coupés dépend de l'épaisseur du matériau,
ainsi que de la taille et de la complexité du dessin de l'emporte-pièce. N'oubliez pas
que les matrices DOIVENT être placées avec la face caoutchoutée vers le haut sur
la plaque de glissement.
 Pour couper du feutre, du polymousse ou des matériaux délicats, mettre un
morceau de papier sur le matériau à couper.
 Il faudra parfois utiliser moins de feuilles pour découper des formes complexes
(par exemple, un flocon de neige ou une araignée).
Garanties
GARANTIE LIMITÉE À VIE d'Ellison
Couverture de la garantie. Cette garantie couvre tout défaut de fabrication de votre
appareil de découpage à la presse Ellison RollModel (ci-après, le « Produit »).
® ™
RollModel
