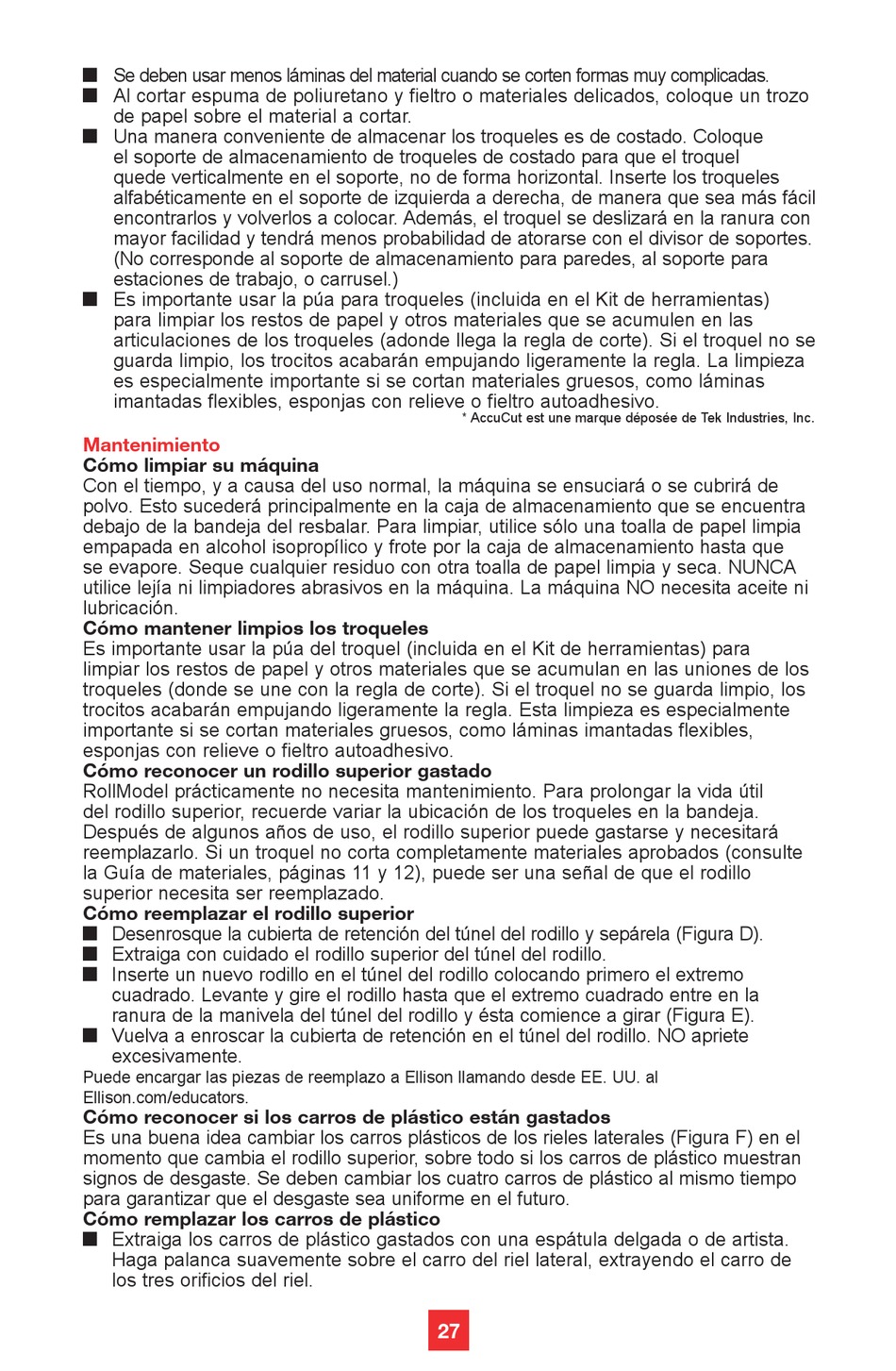

 Se deben usar menos láminas del material cuando se corten formas muy complicadas.
 Al cortar espuma de poliuretano y fieltro o materiales delicados, coloque un trozo
de papel sobre el material a cortar.
 Una manera conveniente de almacenar los troqueles es de costado. Coloque
el soporte de almacenamiento de troqueles de costado para que el troquel
quede verticalmente en el soporte, no de forma horizontal. Inserte los troqueles
alfabéticamente en el soporte de izquierda a derecha, de manera que sea más fácil
encontrarlos y volverlos a colocar. Además, el troquel se deslizará en la ranura con
mayor facilidad y tendrá menos probabilidad de atorarse con el divisor de soportes.
(No corresponde al soporte de almacenamiento para paredes, al soporte para
estaciones de trabajo, o carrusel.)
 Es importante usar la púa para troqueles (incluida en el Kit de herramientas)
para limpiar los restos de papel y otros materiales que se acumulen en las
articulaciones de los troqueles (adonde llega la regla de corte). Si el troquel no se
guarda limpio, los trocitos acabarán empujando ligeramente la regla. La limpieza
es especialmente importante si se cortan materiales gruesos, como láminas
imantadas flexibles, esponjas con relieve o fieltro autoadhesivo.
Mantenimiento
Cómo limpiar su máquina
Con el tiempo, y a causa del uso normal, la máquina se ensuciará o se cubrirá de
polvo. Esto sucederá principalmente en la caja de almacenamiento que se encuentra
debajo de la bandeja del resbalar. Para limpiar, utilice sólo una toalla de papel limpia
empapada en alcohol isopropílico y frote por la caja de almacenamiento hasta que
se evapore. Seque cualquier residuo con otra toalla de papel limpia y seca. NUNCA
utilice lejía ni limpiadores abrasivos en la máquina. La máquina NO necesita aceite ni
lubricación.
Cómo mantener limpios los troqueles
Es importante usar la púa del troquel (incluida en el Kit de herramientas) para
limpiar los restos de papel y otros materiales que se acumulan en las uniones de los
troqueles (donde se une con la regla de corte). Si el troquel no se guarda limpio, los
trocitos acabarán empujando ligeramente la regla. Esta limpieza es especialmente
importante si se cortan materiales gruesos, como láminas imantadas flexibles,
esponjas con relieve o fieltro autoadhesivo.
Cómo reconocer un rodillo superior gastado
RollModel prácticamente no necesita mantenimiento. Para prolongar la vida útil
del rodillo superior, recuerde variar la ubicación de los troqueles en la bandeja.
Después de algunos años de uso, el rodillo superior puede gastarse y necesitará
reemplazarlo. Si un troquel no corta completamente materiales aprobados (consulte
la Guía de materiales, páginas 11 y 12), puede ser una señal de que el rodillo
superior necesita ser reemplazado.
Cómo reemplazar el rodillo superior
 Desenrosque la cubierta de retención del túnel del rodillo y sepárela (Figura D).
 Extraiga con cuidado el rodillo superior del túnel del rodillo.
 Inserte un nuevo rodillo en el túnel del rodillo colocando primero el extremo
cuadrado. Levante y gire el rodillo hasta que el extremo cuadrado entre en la
ranura de la manivela del túnel del rodillo y ésta comience a girar (Figura E).
 Vuelva a enroscar la cubierta de retención en el túnel del rodillo. NO apriete
excesivamente.
Puede encargar las piezas de reemplazo a Ellison llamando desde EE. UU. al
Ellison.com/educators.
Cómo reconocer si los carros de plástico están gastados
Es una buena idea cambiar los carros plásticos de los rieles laterales (Figura F) en el
momento que cambia el rodillo superior, sobre todo si los carros de plástico muestran
signos de desgaste. Se deben cambiar los cuatro carros de plástico al mismo tiempo
para garantizar que el desgaste sea uniforme en el futuro.
Cómo remplazar los carros de plástico
 Extraiga los carros de plástico gastados con una espátula delgada o de artista.
Haga palanca suavemente sobre el carro del riel lateral, extrayendo el carro de
los tres orificios del riel.
