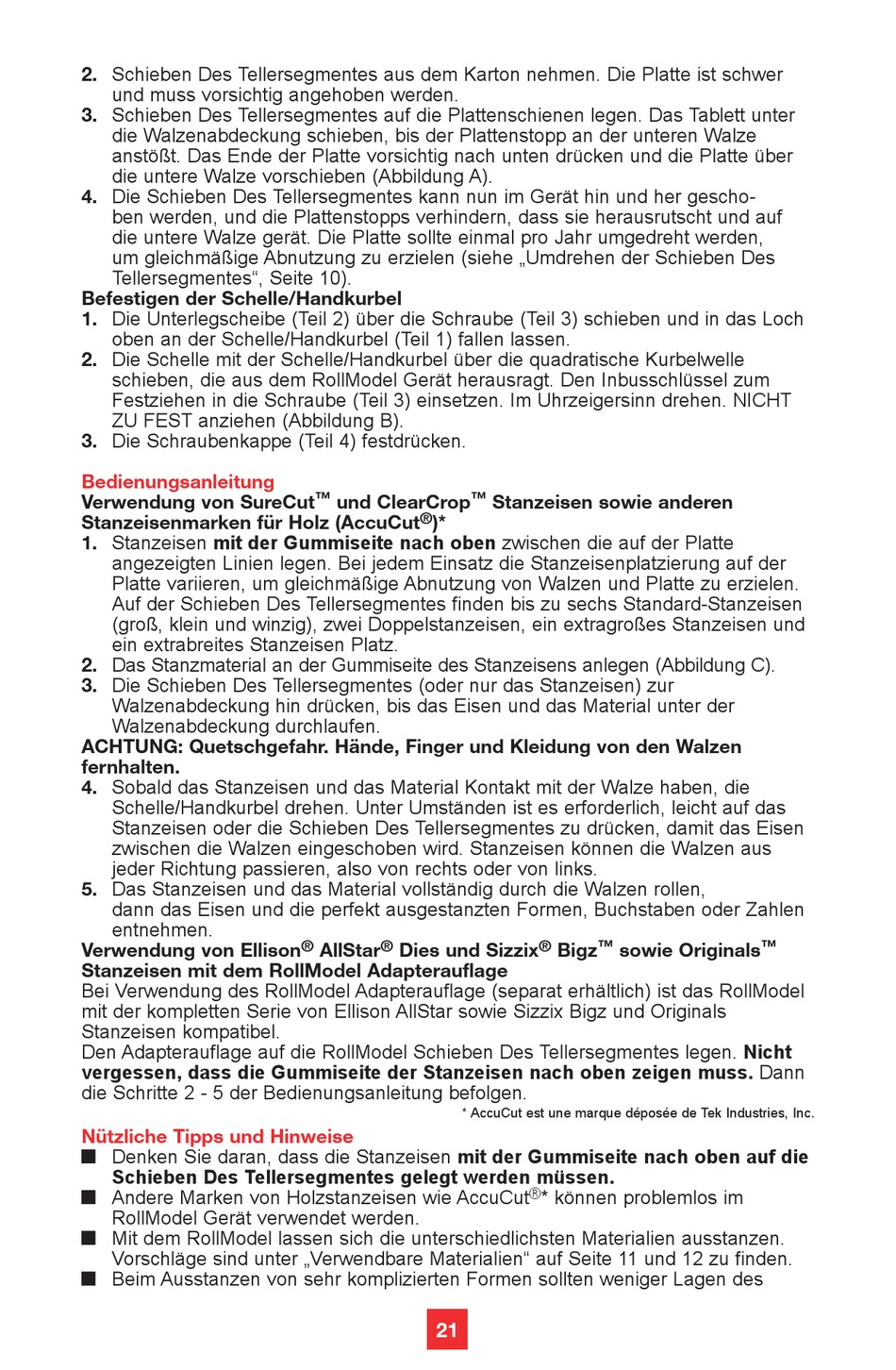

Ellison RollModel Bedienungsanleitung Seite 21

2. Schieben Des Tellersegmentes aus dem Karton nehmen. Die Platte ist schwer
und muss vorsichtig angehoben werden.
3. Schieben Des Tellersegmentes auf die Plattenschienen legen. Das Tablett unter
die Walzenabdeckung schieben, bis der Plattenstopp an der unteren Walze
anstößt. Das Ende der Platte vorsichtig nach unten drücken und die Platte über
die untere Walze vorschieben (Abbildung A).
4. Die Schieben Des Tellersegmentes kann nun im Gerät hin und her gescho-
ben werden, und die Plattenstopps verhindern, dass sie herausrutscht und auf
die untere Walze gerät. Die Platte sollte einmal pro Jahr umgedreht werden,
um gleichmäßige Abnutzung zu erzielen (siehe „Umdrehen der Schieben Des
Tellersegmentes", Seite 10).
Befestigen der Schelle/Handkurbel
1. Die Unterlegscheibe (Teil 2) über die Schraube (Teil 3) schieben und in das Loch
oben an der Schelle/Handkurbel (Teil 1) fallen lassen.
2. Die Schelle mit der Schelle/Handkurbel über die quadratische Kurbelwelle
schieben, die aus dem RollModel Gerät herausragt. Den Inbusschlüssel zum
Festziehen in die Schraube (Teil 3) einsetzen. Im Uhrzeigersinn drehen. NICHT
ZU FEST anziehen (Abbildung B).
3. Die Schraubenkappe (Teil 4) festdrücken.
Bedienungsanleitung
Verwendung von SureCut
Stanzeisenmarken für Holz (AccuCut
1. Stanzeisen mit der Gummiseite nach oben zwischen die auf der Platte
angezeigten Linien legen. Bei jedem Einsatz die Stanzeisenplatzierung auf der
Platte variieren, um gleichmäßige Abnutzung von Walzen und Platte zu erzielen.
Auf der Schieben Des Tellersegmentes finden bis zu sechs Standard-Stanzeisen
(groß, klein und winzig), zwei Doppelstanzeisen, ein extragroßes Stanzeisen und
ein extrabreites Stanzeisen Platz.
2. Das Stanzmaterial an der Gummiseite des Stanzeisens anlegen (Abbildung C).
3. Die Schieben Des Tellersegmentes (oder nur das Stanzeisen) zur
Walzenabdeckung hin drücken, bis das Eisen und das Material unter der
Walzenabdeckung durchlaufen.
ACHTUNG: Quetschgefahr. Hände, Finger und Kleidung von den Walzen
fernhalten.
4. Sobald das Stanzeisen und das Material Kontakt mit der Walze haben, die
Schelle/Handkurbel drehen. Unter Umständen ist es erforderlich, leicht auf das
Stanzeisen oder die Schieben Des Tellersegmentes zu drücken, damit das Eisen
zwischen die Walzen eingeschoben wird. Stanzeisen können die Walzen aus
jeder Richtung passieren, also von rechts oder von links.
5. Das Stanzeisen und das Material vollständig durch die Walzen rollen,
dann das Eisen und die perfekt ausgestanzten Formen, Buchstaben oder Zahlen
entnehmen.
Verwendung von Ellison
Stanzeisen mit dem RollModel Adapterauflage
Bei Verwendung des RollModel Adapterauflage (separat erhältlich) ist das RollModel
mit der kompletten Serie von Ellison AllStar sowie Sizzix Bigz und Originals
Stanzeisen kompatibel.
Den Adapterauflage auf die RollModel Schieben Des Tellersegmentes legen. Nicht
vergessen, dass die Gummiseite der Stanzeisen nach oben zeigen muss. Dann
die Schritte 2 - 5 der Bedienungsanleitung befolgen.
Nützliche Tipps und Hinweise
 Denken Sie daran, dass die Stanzeisen mit der Gummiseite nach oben auf die
Schieben Des Tellersegmentes gelegt werden müssen.
 Andere Marken von Holzstanzeisen wie AccuCut
RollModel Gerät verwendet werden.
 Mit dem RollModel lassen sich die unterschiedlichsten Materialien ausstanzen.
Vorschläge sind unter „Verwendbare Materialien" auf Seite 11 und 12 zu finden.
 Beim Ausstanzen von sehr komplizierten Formen sollten weniger Lagen des
™
und ClearCrop
®
)*
® ®
AllStar Dies und Sizzix
* AccuCut est une marque déposée de Tek Industries, Inc.
21
™
Stanzeisen sowie anderen
® ™
Bigz sowie Originals
®
* können problemlos im
™
