Instalação
Instalação básica
Ante de fazer a instalação
Para ligar os PCs ao SwitchView, necessita dos cabos
de ligação apropriados. Recomendamos os seguintes
conjuntos de cabos da Avocent:
Para PCs PS/2: CPS2-6A
O SwitchView também aceita cabos standard de ligação
directa para estas conexões.
Conexão de periféricos

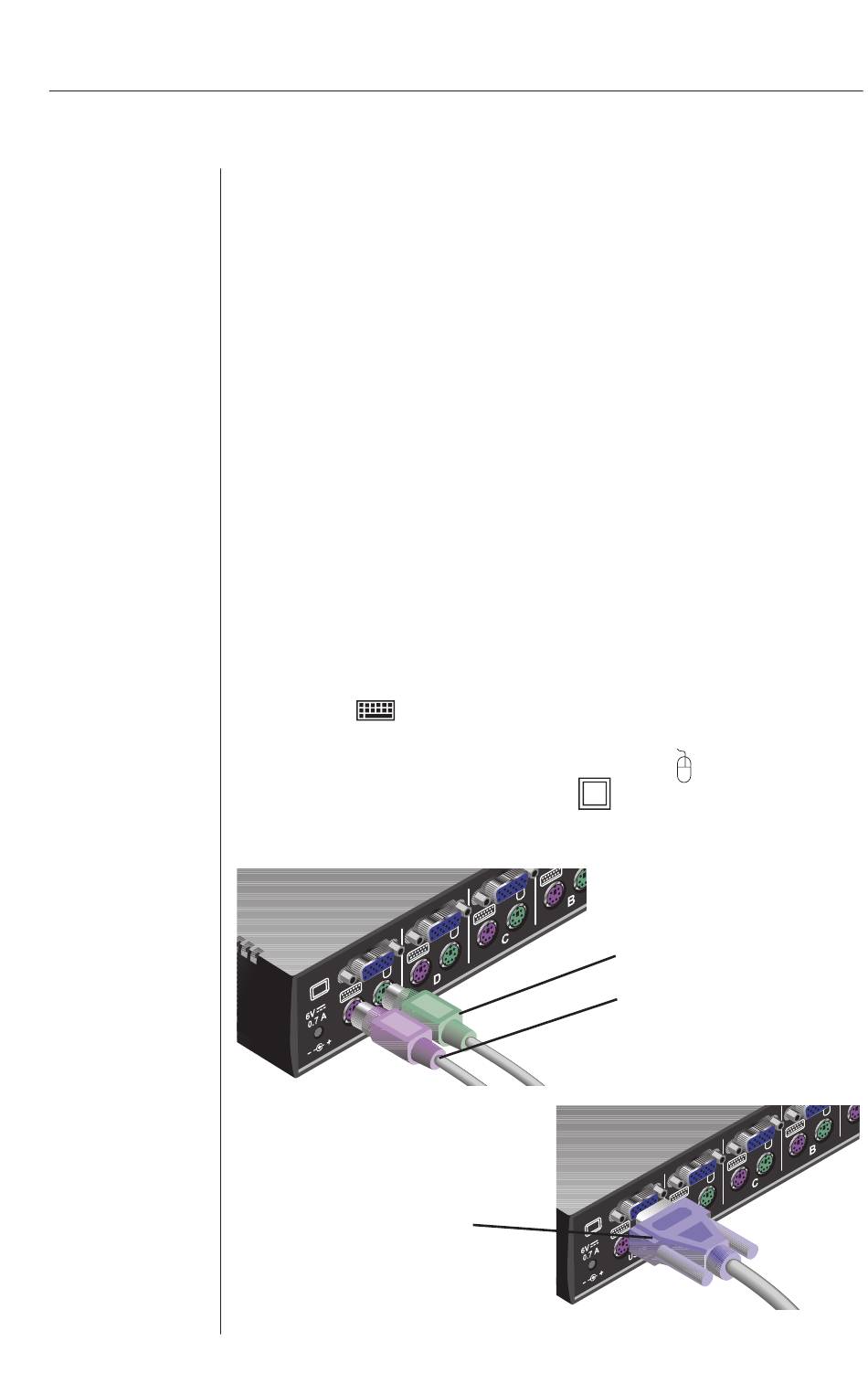

1. O monitor VGA, teclado e rato ligam-se
directamente à unidade SwitchView e não ao
computador. Ligue o cabo do teclado PS/2 à porta
roxa na parte de trás da sua unidade na secção
da Consola do Utilizador (User Console). Ligue o
cabo do rato PS/2 na porta verde
vídeo VGA na porta azul
CABO DE VÍDEO VGA
Para PCs AT seriais: CSER-6A
e o cabo de
.
CABO DO RATO PS/2
CABO DO TECLADO PS/2
3
