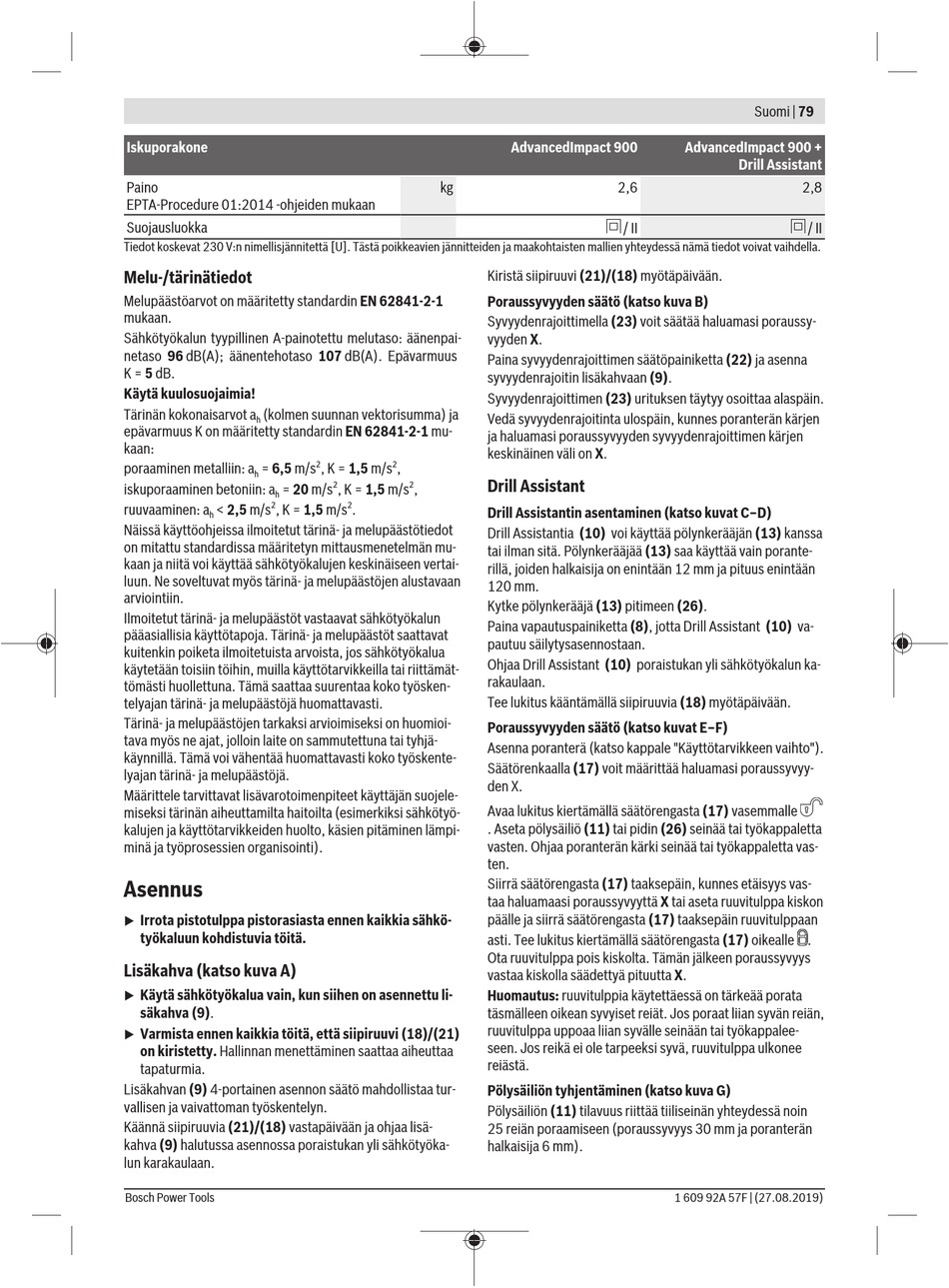

Bosch AdvancedImpact 900 Originalbetriebsanleitung Seite 79

Iskuporakone
Paino
EPTA-Procedure 01:2014 -ohjeiden mukaan
Suojausluokka
Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.
Melu-/tärinätiedot
Melupäästöarvot on määritetty standardin EN 62841-2-1
mukaan.
Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai-
netaso 96 dB(A); äänentehotaso 107 dB(A). Epävarmuus
K = 5 dB.
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a (kolmen suunnan vektorisumma) ja
h
epävarmuus K on määritetty standardin EN 62841-2-1 mu-
kaan:
poraaminen metalliin: a = 6,5 m/s
h
iskuporaaminen betoniin: a = 20 m/s
h
2
ruuvaaminen: a < 2,5 m/s , K = 1,5 m/s
h
Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot
on mitattu standardissa määritetyn mittausmenetelmän mu-
kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai-
luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan
arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun
pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat
kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua
käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät-
tömästi huollettuna. Tämä saattaa suurentaa koko työsken-
telyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi-
tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä-
käynnillä. Tämä voi vähentää huomattavasti koko työskente-
lyajan tärinä- ja melupäästöjä.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-
miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-
kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-
minä ja työprosessien organisointi).
Asennus
Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
u
työkaluun kohdistuvia töitä.
Lisäkahva (katso kuva A)
Käytä sähkötyökalua vain, kun siihen on asennettu li-
u
säkahva (9).
Varmista ennen kaikkia töitä, että siipiruuvi (18)/(21)
u
on kiristetty. Hallinnan menettäminen saattaa aiheuttaa
tapaturmia.
Lisäkahvan (9) 4-portainen asennon säätö mahdollistaa tur-
vallisen ja vaivattoman työskentelyn.
Käännä siipiruuvia (21)/(18) vastapäivään ja ohjaa lisä-
kahva (9) halutussa asennossa poraistukan yli sähkötyöka-
lun karakaulaan.
Bosch Power Tools
kg
Kiristä siipiruuvi (21)/(18) myötäpäivään.
Poraussyvyyden säätö (katso kuva B)
Syvyydenrajoittimella (23) voit säätää haluamasi poraussy-
vyyden X.
Paina syvyydenrajoittimen säätöpainiketta (22) ja asenna
syvyydenrajoitin lisäkahvaan (9).
Syvyydenrajoittimen (23) urituksen täytyy osoittaa alaspäin.
Vedä syvyydenrajoitinta ulospäin, kunnes poranterän kärjen
ja haluamasi poraussyvyyden syvyydenrajoittimen kärjen
keskinäinen väli on X.
2 2
, K = 1,5 m/s ,
Drill Assistant
2 2
, K = 1,5 m/s ,
2
.
Drill Assistantin asentaminen (katso kuvat C–D)
Drill Assistantia (10) voi käyttää pölynkerääjän (13) kanssa
tai ilman sitä. Pölynkerääjää (13) saa käyttää vain porante-
rillä, joiden halkaisija on enintään 12 mm ja pituus enintään
120 mm.
Kytke pölynkerääjä (13) pitimeen (26).
Paina vapautuspainiketta (8), jotta Drill Assistant (10) va-
pautuu säilytysasennostaan.
Ohjaa Drill Assistant (10) poraistukan yli sähkötyökalun ka-
rakaulaan.
Tee lukitus kääntämällä siipiruuvia (18) myötäpäivään.
Poraussyvyyden säätö (katso kuvat E–F)
Asenna poranterä (katso kappale "Käyttötarvikkeen vaihto").
Säätörenkaalla (17) voit määrittää haluamasi poraussyvyy-
den X.
Avaa lukitus kiertämällä säätörengasta (17) vasemmalle
. Aseta pölysäiliö (11) tai pidin (26) seinää tai työkappaletta
vasten. Ohjaa poranterän kärki seinää tai työkappaletta vas-
ten.
Siirrä säätörengasta (17) taaksepäin, kunnes etäisyys vas-
taa haluamaasi poraussyvyyttä X tai aseta ruuvitulppa kiskon
päälle ja siirrä säätörengasta (17) taaksepäin ruuvitulppaan
asti. Tee lukitus kiertämällä säätörengasta (17) oikealle .
Ota ruuvitulppa pois kiskolta. Tämän jälkeen poraussyvyys
vastaa kiskolla säädettyä pituutta X.
Huomautus: ruuvitulppia käytettäessä on tärkeää porata
täsmälleen oikean syvyiset reiät. Jos poraat liian syvän reiän,
ruuvitulppa uppoaa liian syvälle seinään tai työkappalee-
seen. Jos reikä ei ole tarpeeksi syvä, ruuvitulppa ulkonee
reiästä.
Pölysäiliön tyhjentäminen (katso kuva G)
Pölysäiliön (11) tilavuus riittää tiiliseinän yhteydessä noin
25 reiän poraamiseen (poraussyvyys 30 mm ja poranterän
halkaisija 6 mm).
AdvancedImpact 900 AdvancedImpact 900 +
2,6
/ II
1 609 92A 57F | (27.08.2019)
Suomi | 79
Drill Assistant
2,8
/ II
