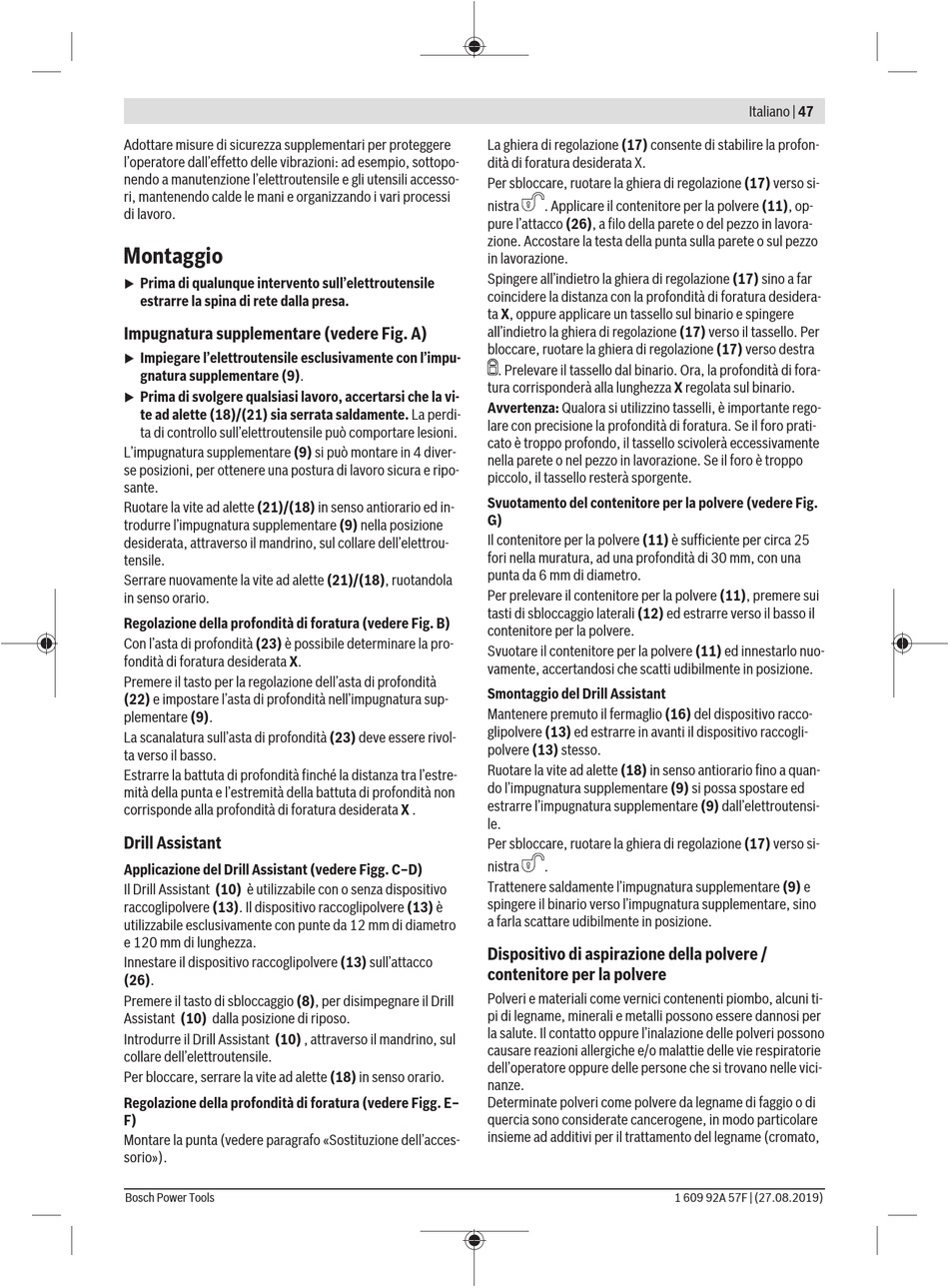

Adottare misure di sicurezza supplementari per proteggere
l'operatore dall'effetto delle vibrazioni: ad esempio, sottopo-
nendo a manutenzione l'elettroutensile e gli utensili accesso-
ri, mantenendo calde le mani e organizzando i vari processi
di lavoro.
Montaggio
Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Impugnatura supplementare (vedere Fig. A)
Impiegare l'elettroutensile esclusivamente con l'impu-
u
gnatura supplementare (9).
Prima di svolgere qualsiasi lavoro, accertarsi che la vi-
u
te ad alette (18)/(21) sia serrata saldamente. La perdi-
ta di controllo sull'elettroutensile può comportare lesioni.
L'impugnatura supplementare (9) si può montare in 4 diver-
se posizioni, per ottenere una postura di lavoro sicura e ripo-
sante.
Ruotare la vite ad alette (21)/(18) in senso antiorario ed in-
trodurre l'impugnatura supplementare (9) nella posizione
desiderata, attraverso il mandrino, sul collare dell'elettrou-
tensile.
Serrare nuovamente la vite ad alette (21)/(18), ruotandola
in senso orario.
Regolazione della profondità di foratura (vedere Fig. B)
Con l'asta di profondità (23) è possibile determinare la pro-
fondità di foratura desiderata X.
Premere il tasto per la regolazione dell'asta di profondità
(22) e impostare l'asta di profondità nell'impugnatura sup-
plementare (9).
La scanalatura sull'asta di profondità (23) deve essere rivol-
ta verso il basso.
Estrarre la battuta di profondità finché la distanza tra l'estre-
mità della punta e l'estremità della battuta di profondità non
corrisponde alla profondità di foratura desiderata X .
Drill Assistant
Applicazione del Drill Assistant (vedere Figg. C–D)
Il Drill Assistant (10) è utilizzabile con o senza dispositivo
raccoglipolvere (13). Il dispositivo raccoglipolvere (13) è
utilizzabile esclusivamente con punte da 12 mm di diametro
e 120 mm di lunghezza.
Innestare il dispositivo raccoglipolvere (13) sull'attacco
(26).
Premere il tasto di sbloccaggio (8), per disimpegnare il Drill
Assistant (10) dalla posizione di riposo.
Introdurre il Drill Assistant (10) , attraverso il mandrino, sul
collare dell'elettroutensile.
Per bloccare, serrare la vite ad alette (18) in senso orario.
Regolazione della profondità di foratura (vedere Figg. E–
F)
Montare la punta (vedere paragrafo «Sostituzione dell'acces-
sorio»).
Bosch Power Tools
La ghiera di regolazione (17) consente di stabilire la profon-
dità di foratura desiderata X.
Per sbloccare, ruotare la ghiera di regolazione (17) verso si-
nistra . Applicare il contenitore per la polvere (11), op-
pure l'attacco (26), a filo della parete o del pezzo in lavora-
zione. Accostare la testa della punta sulla parete o sul pezzo
in lavorazione.
Spingere all'indietro la ghiera di regolazione (17) sino a far
coincidere la distanza con la profondità di foratura desidera-
ta X, oppure applicare un tassello sul binario e spingere
all'indietro la ghiera di regolazione (17) verso il tassello. Per
bloccare, ruotare la ghiera di regolazione (17) verso destra
. Prelevare il tassello dal binario. Ora, la profondità di fora-
tura corrisponderà alla lunghezza X regolata sul binario.
Avvertenza: Qualora si utilizzino tasselli, è importante rego-
lare con precisione la profondità di foratura. Se il foro prati-
cato è troppo profondo, il tassello scivolerà eccessivamente
nella parete o nel pezzo in lavorazione. Se il foro è troppo
piccolo, il tassello resterà sporgente.
Svuotamento del contenitore per la polvere (vedere Fig.
G)
Il contenitore per la polvere (11) è sufficiente per circa 25
fori nella muratura, ad una profondità di 30 mm, con una
punta da 6 mm di diametro.
Per prelevare il contenitore per la polvere (11), premere sui
tasti di sbloccaggio laterali (12) ed estrarre verso il basso il
contenitore per la polvere.
Svuotare il contenitore per la polvere (11) ed innestarlo nuo-
vamente, accertandosi che scatti udibilmente in posizione.
Smontaggio del Drill Assistant
Mantenere premuto il fermaglio (16) del dispositivo racco-
glipolvere (13) ed estrarre in avanti il dispositivo raccogli-
polvere (13) stesso.
Ruotare la vite ad alette (18) in senso antiorario fino a quan-
do l'impugnatura supplementare (9) si possa spostare ed
estrarre l'impugnatura supplementare (9) dall'elettroutensi-
le.
Per sbloccare, ruotare la ghiera di regolazione (17) verso si-
nistra .
Trattenere saldamente l'impugnatura supplementare (9) e
spingere il binario verso l'impugnatura supplementare, sino
a farla scattare udibilmente in posizione.
Dispositivo di aspirazione della polvere /
contenitore per la polvere
Polveri e materiali come vernici contenenti piombo, alcuni ti-
pi di legname, minerali e metalli possono essere dannosi per
la salute. Il contatto oppure l'inalazione delle polveri possono
causare reazioni allergiche e/o malattie delle vie respiratorie
dell'operatore oppure delle persone che si trovano nelle vici-
nanze.
Determinate polveri come polvere da legname di faggio o di
quercia sono considerate cancerogene, in modo particolare
insieme ad additivi per il trattamento del legname (cromato,
