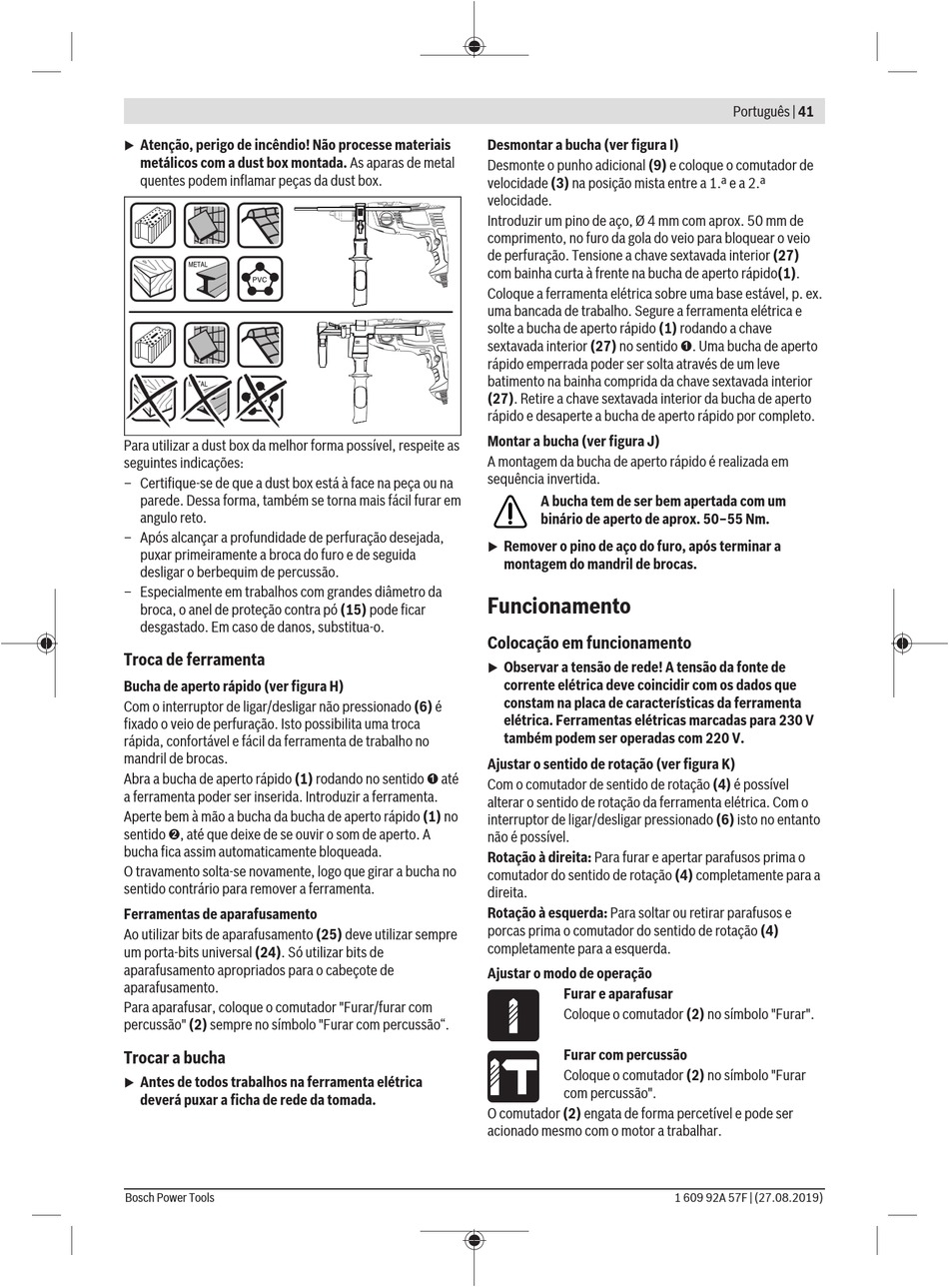

Colocação Em Funcionamento - Bosch AdvancedImpact 900 Originalbetriebsanleitung

Atenção, perigo de incêndio! Não processe materiais
u
metálicos com a dust box montada. As aparas de metal
quentes podem inflamar peças da dust box.
Para utilizar a dust box da melhor forma possível, respeite as
seguintes indicações:
– Certifique-se de que a dust box está à face na peça ou na
parede. Dessa forma, também se torna mais fácil furar em
angulo reto.
– Após alcançar a profundidade de perfuração desejada,
puxar primeiramente a broca do furo e de seguida
desligar o berbequim de percussão.
– Especialmente em trabalhos com grandes diâmetro da
broca, o anel de proteção contra pó (15) pode ficar
desgastado. Em caso de danos, substitua-o.
Troca de ferramenta
Bucha de aperto rápido (ver figura H)
Com o interruptor de ligar/desligar não pressionado (6) é
fixado o veio de perfuração. Isto possibilita uma troca
rápida, confortável e fácil da ferramenta de trabalho no
mandril de brocas.
Abra a bucha de aperto rápido (1) rodando no sentido ➊ até
a ferramenta poder ser inserida. Introduzir a ferramenta.
Aperte bem à mão a bucha da bucha de aperto rápido (1) no
sentido ➋, até que deixe de se ouvir o som de aperto. A
bucha fica assim automaticamente bloqueada.
O travamento solta-se novamente, logo que girar a bucha no
sentido contrário para remover a ferramenta.
Ferramentas de aparafusamento
Ao utilizar bits de aparafusamento (25) deve utilizar sempre
um porta-bits universal (24). Só utilizar bits de
aparafusamento apropriados para o cabeçote de
aparafusamento.
Para aparafusar, coloque o comutador "Furar/furar com
percussão" (2) sempre no símbolo "Furar com percussão".
Trocar a bucha
Antes de todos trabalhos na ferramenta elétrica
u
deverá puxar a ficha de rede da tomada.
Bosch Power Tools
Desmontar a bucha (ver figura I)
Desmonte o punho adicional (9) e coloque o comutador de
velocidade (3) na posição mista entre a 1.ª e a 2.ª
velocidade.
Introduzir um pino de aço, Ø 4 mm com aprox. 50 mm de
comprimento, no furo da gola do veio para bloquear o veio
de perfuração. Tensione a chave sextavada interior (27)
com bainha curta à frente na bucha de aperto rápido(1).
Coloque a ferramenta elétrica sobre uma base estável, p. ex.
uma bancada de trabalho. Segure a ferramenta elétrica e
solte a bucha de aperto rápido (1) rodando a chave
sextavada interior (27) no sentido ➊. Uma bucha de aperto
rápido emperrada poder ser solta através de um leve
batimento na bainha comprida da chave sextavada interior
(27). Retire a chave sextavada interior da bucha de aperto
rápido e desaperte a bucha de aperto rápido por completo.
Montar a bucha (ver figura J)
A montagem da bucha de aperto rápido é realizada em
sequência invertida.
A bucha tem de ser bem apertada com um
binário de aperto de aprox. 50–55 Nm.
Remover o pino de aço do furo, após terminar a
u
montagem do mandril de brocas.
Funcionamento
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de
u
corrente elétrica deve coincidir com os dados que
constam na placa de características da ferramenta
elétrica. Ferramentas elétricas marcadas para 230 V
também podem ser operadas com 220 V.
Ajustar o sentido de rotação (ver figura K)
Com o comutador de sentido de rotação (4) é possível
alterar o sentido de rotação da ferramenta elétrica. Com o
interruptor de ligar/desligar pressionado (6) isto no entanto
não é possível.
Rotação à direita: Para furar e apertar parafusos prima o
comutador do sentido de rotação (4) completamente para a
direita.
Rotação à esquerda: Para soltar ou retirar parafusos e
porcas prima o comutador do sentido de rotação (4)
completamente para a esquerda.
Ajustar o modo de operação
Furar e aparafusar
Coloque o comutador (2) no símbolo "Furar".
Furar com percussão
Coloque o comutador (2) no símbolo "Furar
com percussão".
O comutador (2) engata de forma percetível e pode ser
acionado mesmo com o motor a trabalhar.
Português | 41
1 609 92A 57F | (27.08.2019)
