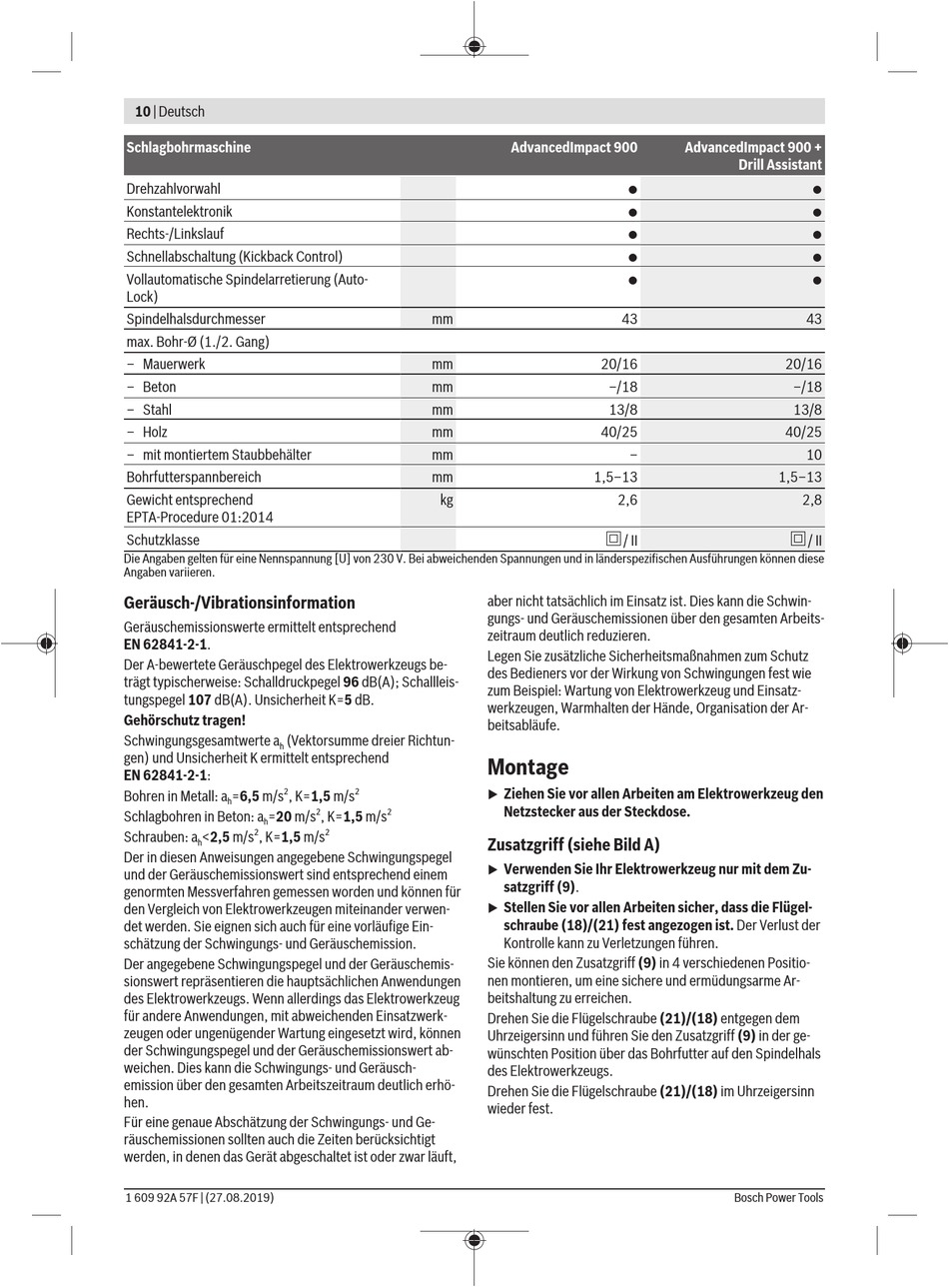

10 | Deutsch
Schlagbohrmaschine
Drehzahlvorwahl
Konstantelektronik
Rechts-/Linkslauf
Schnellabschaltung (Kickback Control)
Vollautomatische Spindelarretierung (Auto-
Lock)
Spindelhalsdurchmesser
max. Bohr-Ø (1./2. Gang)
– Mauerwerk
– Beton
– Stahl
– Holz
– mit montiertem Staubbehälter
Bohrfutterspannbereich
Gewicht entsprechend
EPTA-Procedure 01:2014
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese
Angaben variieren.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 62841-2-1.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 96 dB(A); Schallleis-
tungspegel 107 dB(A). Unsicherheit K=5 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a (Vektorsumme dreier Richtun-
h
gen) und Unsicherheit K ermittelt entsprechend
EN 62841-2-1:
2
Bohren in Metall: a =6,5 m/s , K=1,5 m/s
h
Schlagbohren in Beton: a =20 m/s
h
2
Schrauben: a <2,5 m/s , K=1,5 m/s
h
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
genormten Messverfahren gemessen worden und können für
den Vergleich von Elektrowerkzeugen miteinander verwen-
det werden. Sie eignen sich auch für eine vorläufige Ein-
schätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräusch-
emission über den gesamten Arbeitszeitraum deutlich erhö-
hen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
1 609 92A 57F | (27.08.2019)
mm
mm
mm
mm
mm
mm
mm
kg
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungs- und Geräuschemissionen über den gesamten Arbeits-
zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
werkzeugen, Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
Montage
2
u
2 2
, K=1,5 m/s
2

Zusatzgriff (siehe Bild A)

u
u
Sie können den Zusatzgriff (9) in 4 verschiedenen Positio-
nen montieren, um eine sichere und ermüdungsarme Ar-
beitshaltung zu erreichen.
Drehen Sie die Flügelschraube (21)/(18) entgegen dem
Uhrzeigersinn und führen Sie den Zusatzgriff (9) in der ge-
wünschten Position über das Bohrfutter auf den Spindelhals
des Elektrowerkzeugs.
Drehen Sie die Flügelschraube (21)/(18) im Uhrzeigersinn
wieder fest.
AdvancedImpact 900
●
●
●
●
●
43
20/16
–/18
13/8
40/25
–
1,5–13
2,6
/ II
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff (9).
Stellen Sie vor allen Arbeiten sicher, dass die Flügel-
schraube (18)/(21) fest angezogen ist. Der Verlust der
Kontrolle kann zu Verletzungen führen.
AdvancedImpact 900 +
Drill Assistant
●
●
●
●
●
43
20/16
–/18
13/8
40/25
10
1,5–13
2,8
/ II
