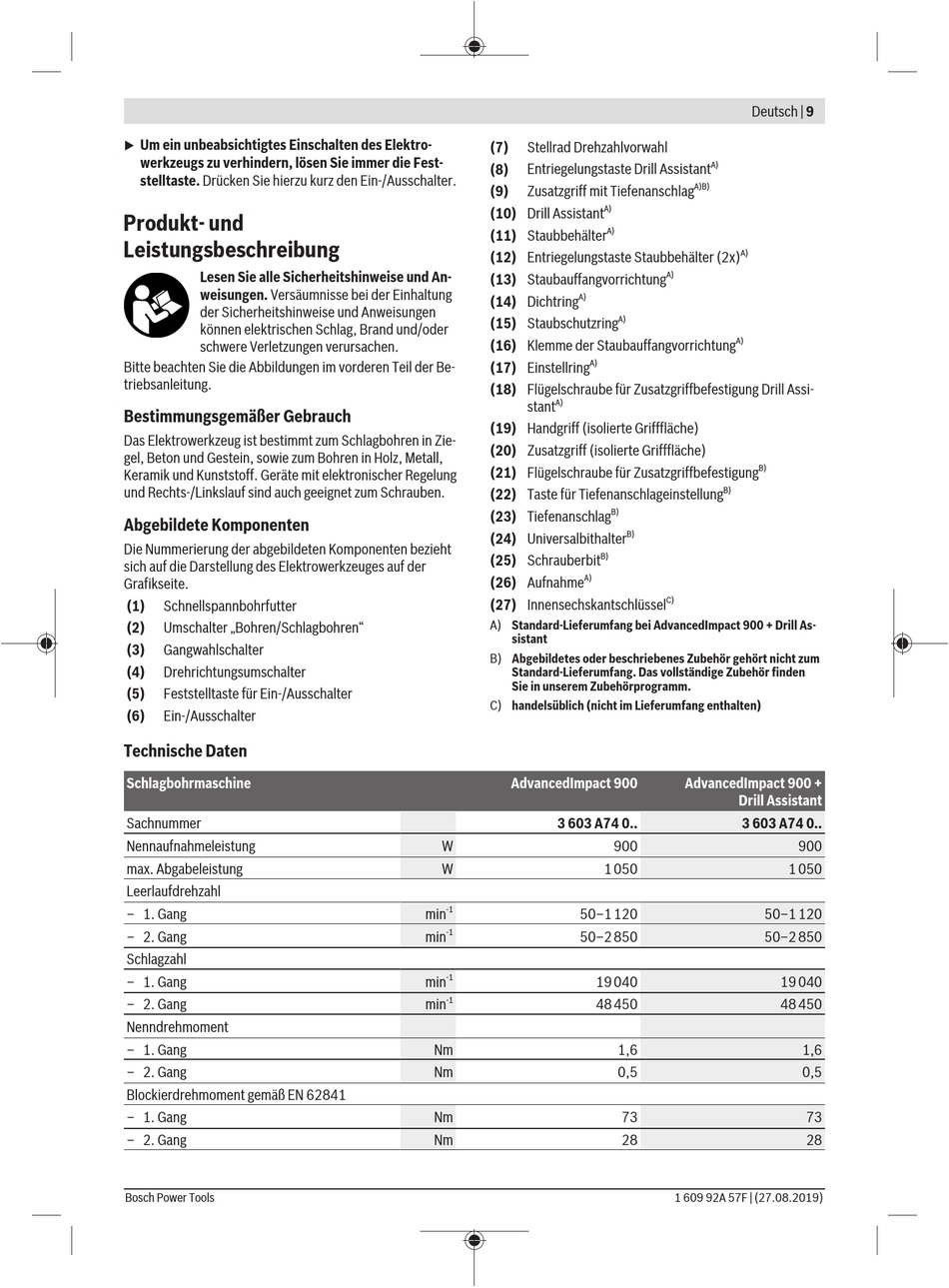

Um ein unbeabsichtigtes Einschalten des Elektro-
u
werkzeugs zu verhindern, lösen Sie immer die Fest-
stelltaste. Drücken Sie hierzu kurz den Ein-/Ausschalter.
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Zie-
gel, Beton und Gestein, sowie zum Bohren in Holz, Metall,
Keramik und Kunststoff. Geräte mit elektronischer Regelung
und Rechts-/Linkslauf sind auch geeignet zum Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1) Schnellspannbohrfutter
(2) Umschalter „Bohren/Schlagbohren"
(3) Gangwahlschalter
(4) Drehrichtungsumschalter
(5) Feststelltaste für Ein-/Ausschalter
(6) Ein-/Ausschalter

Technische Daten

Schlagbohrmaschine
Sachnummer
Nennaufnahmeleistung
max. Abgabeleistung
Leerlaufdrehzahl
– 1. Gang
– 2. Gang
Schlagzahl
– 1. Gang
– 2. Gang
Nenndrehmoment
– 1. Gang
– 2. Gang
Blockierdrehmoment gemäß EN 62841
– 1. Gang
– 2. Gang
Bosch Power Tools
(7) Stellrad Drehzahlvorwahl
(8) Entriegelungstaste Drill Assistant
(9) Zusatzgriff mit Tiefenanschlag
A)
(10) Drill Assistant
(11) Staubbehälter
(12) Entriegelungstaste Staubbehälter (2x)
(13) Staubauffangvorrichtung
A)
(14) Dichtring
(15) Staubschutzring
(16) Klemme der Staubauffangvorrichtung
A)
(17) Einstellring
(18) Flügelschraube für Zusatzgriffbefestigung Drill Assi-
A)
stant
(19) Handgriff (isolierte Grifffläche)
(20) Zusatzgriff (isolierte Grifffläche)
(21) Flügelschraube für Zusatzgriffbefestigung
(22) Taste für Tiefenanschlageinstellung
(23) Tiefenanschlag
(24) Universalbithalter
B)
(25) Schrauberbit
A)
(26) Aufnahme
(27) Innensechskantschlüssel
A) Standard-Lieferumfang bei AdvancedImpact 900 + Drill As-
sistant
B) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.
C) handelsüblich (nicht im Lieferumfang enthalten)
AdvancedImpact 900
3 603 A74 0..
W
W 1 050
-1
min 50–1 120
-1
min 50–2 850
-1
min 19 040
-1
min 48 450
Nm
Nm
Nm
Nm
Deutsch | 9
A)
A)B)
A)
A)
A)
A)
A)
B)
B)
B)
B)
C)
AdvancedImpact 900 +
Drill Assistant
3 603 A74 0..
900
50–1 120
50–2 850
19 040
48 450
1,6
0,5
73
28
1 609 92A 57F | (27.08.2019)
900
1 050
1,6
0,5
73
28
