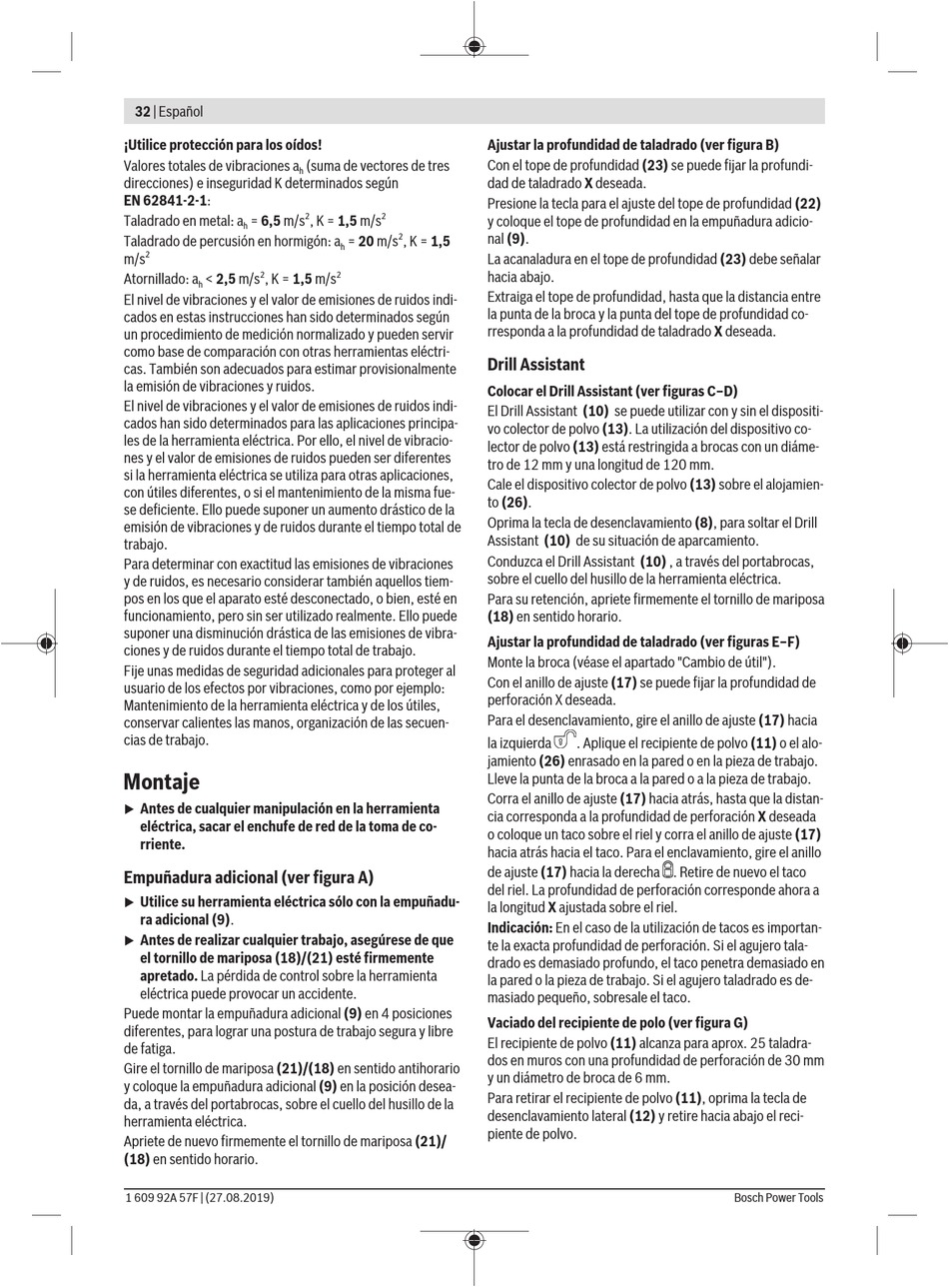

32 | Español
¡Utilice protección para los oídos!
Valores totales de vibraciones a
h
direcciones) e inseguridad K determinados según
EN 62841-2-1:
Taladrado en metal: a = 6,5 m/s
h
Taladrado de percusión en hormigón: a
2
m/s
2
Atornillado: a < 2,5 m/s , K = 1,5 m/s
h
El nivel de vibraciones y el valor de emisiones de ruidos indi-
cados en estas instrucciones han sido determinados según
un procedimiento de medición normalizado y pueden servir
como base de comparación con otras herramientas eléctri-
cas. También son adecuados para estimar provisionalmente
la emisión de vibraciones y ruidos.
El nivel de vibraciones y el valor de emisiones de ruidos indi-
cados han sido determinados para las aplicaciones principa-
les de la herramienta eléctrica. Por ello, el nivel de vibracio-
nes y el valor de emisiones de ruidos pueden ser diferentes
si la herramienta eléctrica se utiliza para otras aplicaciones,
con útiles diferentes, o si el mantenimiento de la misma fue-
se deficiente. Ello puede suponer un aumento drástico de la
emisión de vibraciones y de ruidos durante el tiempo total de
trabajo.
Para determinar con exactitud las emisiones de vibraciones
y de ruidos, es necesario considerar también aquellos tiem-
pos en los que el aparato esté desconectado, o bien, esté en
funcionamiento, pero sin ser utilizado realmente. Ello puede
suponer una disminución drástica de las emisiones de vibra-
ciones y de ruidos durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de los útiles,
conservar calientes las manos, organización de las secuen-
cias de trabajo.
Montaje
Antes de cualquier manipulación en la herramienta
u
eléctrica, sacar el enchufe de red de la toma de co-
rriente.
Empuñadura adicional (ver figura A)
Utilice su herramienta eléctrica sólo con la empuñadu-
u
ra adicional (9).
Antes de realizar cualquier trabajo, asegúrese de que
u
el tornillo de mariposa (18)/(21) esté firmemente
apretado. La pérdida de control sobre la herramienta
eléctrica puede provocar un accidente.
Puede montar la empuñadura adicional (9) en 4 posiciones
diferentes, para lograr una postura de trabajo segura y libre
de fatiga.
Gire el tornillo de mariposa (21)/(18) en sentido antihorario
y coloque la empuñadura adicional (9) en la posición desea-
da, a través del portabrocas, sobre el cuello del husillo de la
herramienta eléctrica.
Apriete de nuevo firmemente el tornillo de mariposa (21)/
(18) en sentido horario.
1 609 92A 57F | (27.08.2019)
(suma de vectores de tres
2 2
, K = 1,5 m/s
2
= 20 m/s , K = 1,5
h
2
Ajustar la profundidad de taladrado (ver figura B)
Con el tope de profundidad (23) se puede fijar la profundi-
dad de taladrado X deseada.
Presione la tecla para el ajuste del tope de profundidad (22)
y coloque el tope de profundidad en la empuñadura adicio-
nal (9).
La acanaladura en el tope de profundidad (23) debe señalar
hacia abajo.
Extraiga el tope de profundidad, hasta que la distancia entre
la punta de la broca y la punta del tope de profundidad co-
rresponda a la profundidad de taladrado X deseada.
Drill Assistant
Colocar el Drill Assistant (ver figuras C–D)
El Drill Assistant (10) se puede utilizar con y sin el dispositi-
vo colector de polvo (13). La utilización del dispositivo co-
lector de polvo (13) está restringida a brocas con un diáme-
tro de 12 mm y una longitud de 120 mm.
Cale el dispositivo colector de polvo (13) sobre el alojamien-
to (26).
Oprima la tecla de desenclavamiento (8), para soltar el Drill
Assistant (10) de su situación de aparcamiento.
Conduzca el Drill Assistant (10) , a través del portabrocas,
sobre el cuello del husillo de la herramienta eléctrica.
Para su retención, apriete firmemente el tornillo de mariposa
(18) en sentido horario.
Ajustar la profundidad de taladrado (ver figuras E–F)
Monte la broca (véase el apartado "Cambio de útil").
Con el anillo de ajuste (17) se puede fijar la profundidad de
perforación X deseada.
Para el desenclavamiento, gire el anillo de ajuste (17) hacia
la izquierda . Aplique el recipiente de polvo (11) o el alo-
jamiento (26) enrasado en la pared o en la pieza de trabajo.
Lleve la punta de la broca a la pared o a la pieza de trabajo.
Corra el anillo de ajuste (17) hacia atrás, hasta que la distan-
cia corresponda a la profundidad de perforación X deseada
o coloque un taco sobre el riel y corra el anillo de ajuste (17)
hacia atrás hacia el taco. Para el enclavamiento, gire el anillo
de ajuste (17) hacia la derecha . Retire de nuevo el taco
del riel. La profundidad de perforación corresponde ahora a
la longitud X ajustada sobre el riel.
Indicación: En el caso de la utilización de tacos es importan-
te la exacta profundidad de perforación. Si el agujero tala-
drado es demasiado profundo, el taco penetra demasiado en
la pared o la pieza de trabajo. Si el agujero taladrado es de-
masiado pequeño, sobresale el taco.
Vaciado del recipiente de polo (ver figura G)
El recipiente de polvo (11) alcanza para aprox. 25 taladra-
dos en muros con una profundidad de perforación de 30 mm
y un diámetro de broca de 6 mm.
Para retirar el recipiente de polvo (11), oprima la tecla de
desenclavamiento lateral (12) y retire hacia abajo el reci-
piente de polvo.
