geordnetes Herunterfahren.
Verbinden Sie die USV mit Ihrem Computer über den RS-232-Port
Abbildung 9-1, die Funktionen der Kabelstifte sind in Tabelle 3
beschrieben.

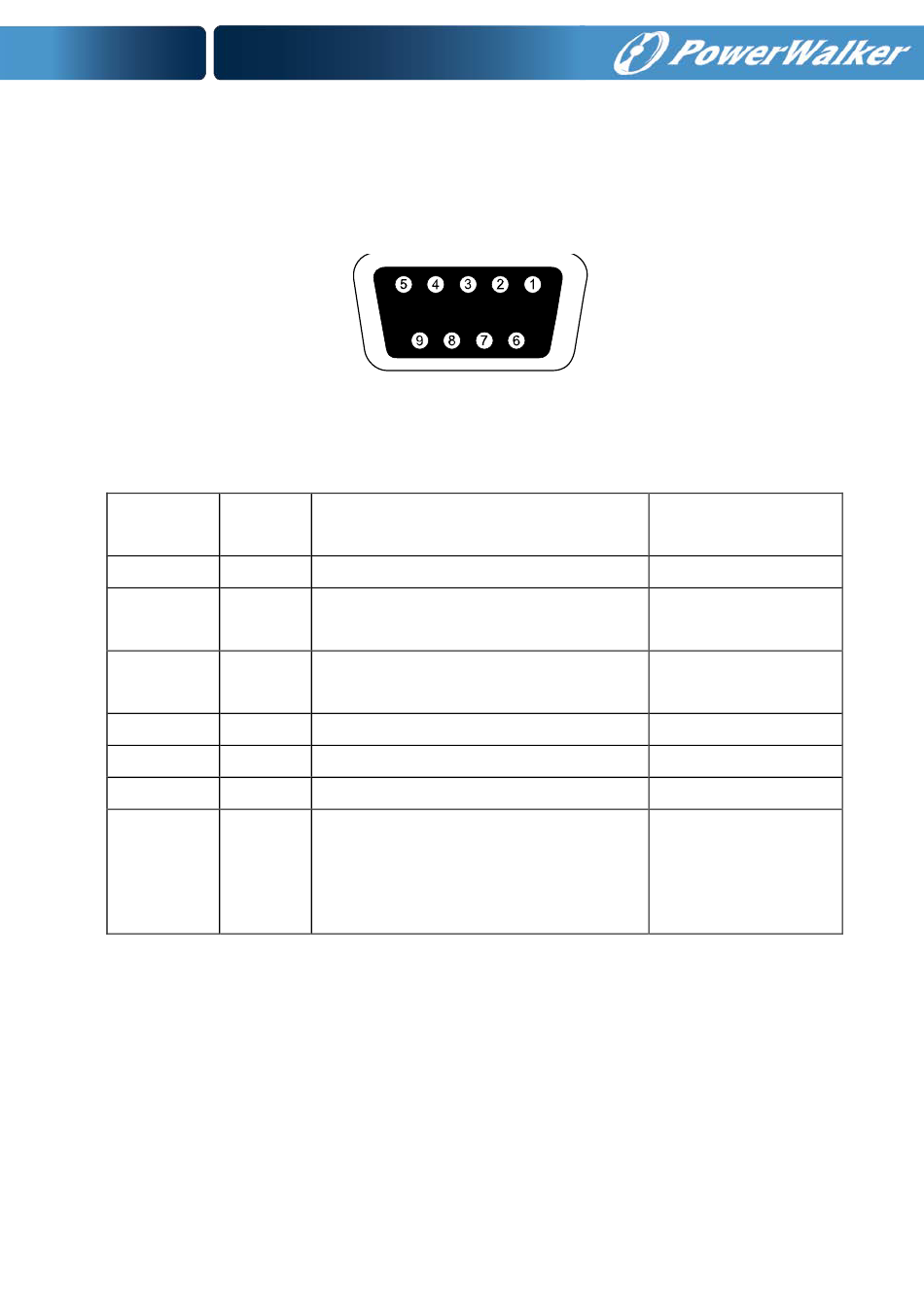

Abbildung .9-1 RS-232 Kommunikations-Port (DB-9 Stecker)
Tabelle 3 RS-232 Kommunikations-Port Steckerbelegung
Pin
Signal
Nummer
Name
1
2
RxD
3
TxD
5
GND
7
8
9
Funktion
Niedriger Batteriestand
Übertragung zu einem
externen Gerät
Empfang von einem externen
Gerät
Gemeinsames Signal
Nicht verwendet
An Batteriesignal
Vdc Spannung（+12V）
Dieser Pin wird über einen
Jumper mit Pin 2 des SNMP
Steckers verbunden
Leitung der USV
Ausgang
Ausgang
Eingang
--
--
Ausgang
Ausgang
