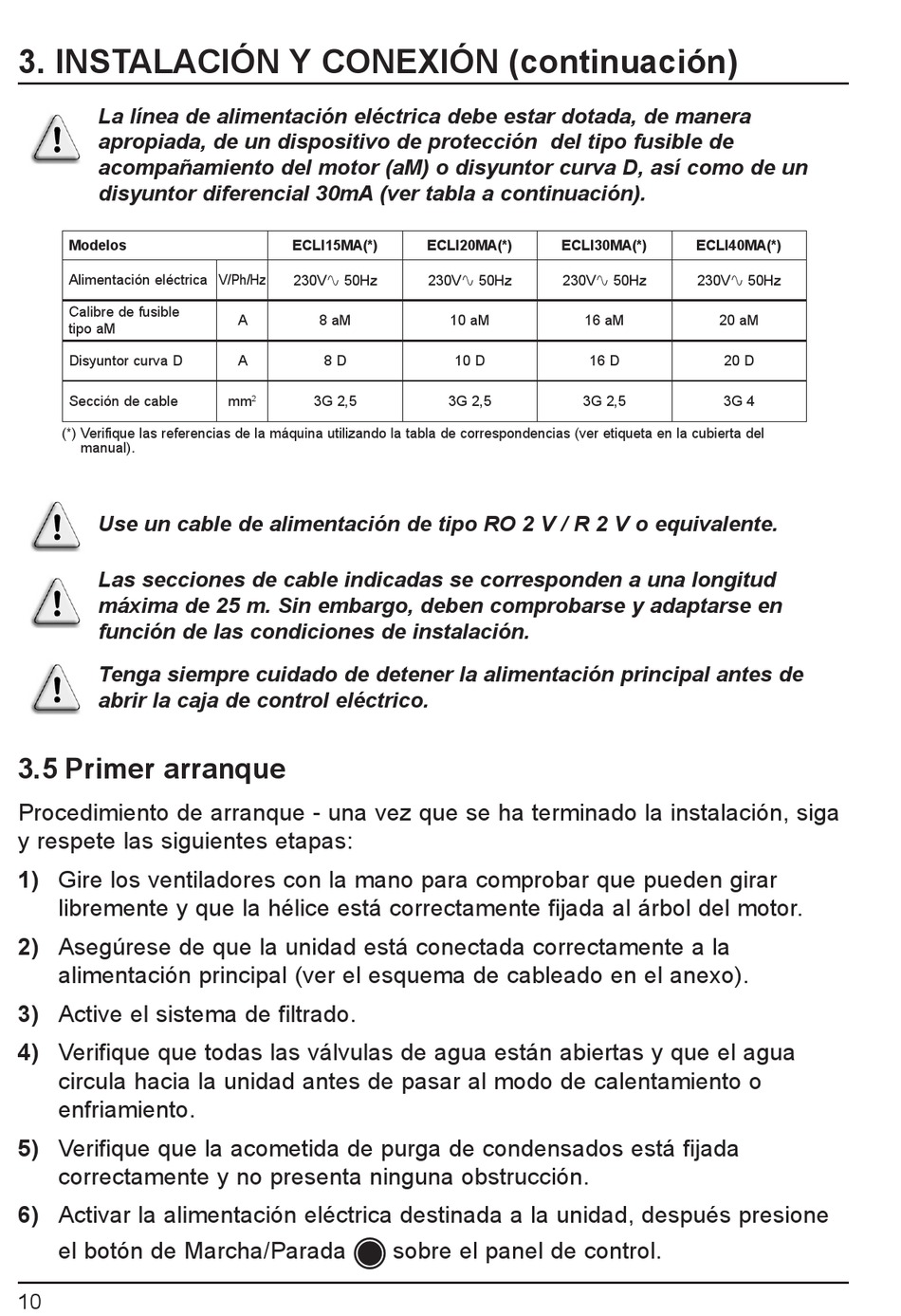

3. INSTALACIÓN Y CONEXIÓN (continuación)
La línea de alimentación eléctrica debe estar dotada, de manera
apropiada, de un dispositivo de protección del tipo fusible de
acompañamiento del motor (aM) o disyuntor curva D, así como de un
disyuntor diferencial 30mA (ver tabla a continuación).
Modelos
Alimentación eléctrica V/Ph/Hz
Calibre de fusible
tipo aM
Disyuntor curva D
Sección de cable
(*) Verifique las referencias de la máquina utilizando la tabla de correspondencias (ver etiqueta en la cubierta del
manual).
Use un cable de alimentación de tipo RO 2 V / R 2 V o equivalente.
Las secciones de cable indicadas se corresponden a una longitud
máxima de 25 m. Sin embargo, deben comprobarse y adaptarse en
función de las condiciones de instalación.
Tenga siempre cuidado de detener la alimentación principal antes de
abrir la caja de control eléctrico.

3.5 Primer arranque

Procedimiento de arranque - una vez que se ha terminado la instalación, siga
y respete las siguientes etapas:
1) Gire los ventiladores con la mano para comprobar que pueden girar
libremente y que la hélice está correctamente fijada al árbol del motor.
2) Asegúrese de que la unidad está conectada correctamente a la
alimentación principal (ver el esquema de cableado en el anexo).
3) Active el sistema de filtrado.
4) Verifique que todas las válvulas de agua están abiertas y que el agua
circula hacia la unidad antes de pasar al modo de calentamiento o
enfriamiento.
5) Verifique que la acometida de purga de condensados está fijada
correctamente y no presenta ninguna obstrucción.
6) Activar la alimentación eléctrica destinada a la unidad, después presione
el botón de Marcha/Parada
10
ECLI15MA(*)
230V 50Hz

A 8 aM
A 8 D
mm 3G 2,5
2
sobre el panel de control.
ECLI20MA(*) ECLI30MA(*)
230V 50Hz 230V
 
10 aM 16 aM
10 D 16 D
3G 2,5 3G 2,5
ECLI40MA(*)
50Hz 230V 50Hz

20 aM
20 D
3G 4
