Desligue a alimentação eléctrica antes de ligar ou desligar qualquer componente.

Os dispositivos A.T., SG.C e SG.A devem estar livres de potencial para evitar danos no quadro de manobra.
(máx. 2.300 W)
A.T. Botão ou chave de parede
SG.C Dispositivo de segurança no fecho
(fotocélulas de fecho)
SG.A Dispositivo de segurança no fecho
(fotocélula de abertura)
FT Conexão para fotocélulas com teste
AUX Alimentação de periféricos (24 Vdc)
STOP Não utilizado, realizar uma ponte eléctrica
DEST Lâmpada de sinalização (LUMI)
LG Luzes de garagem
16

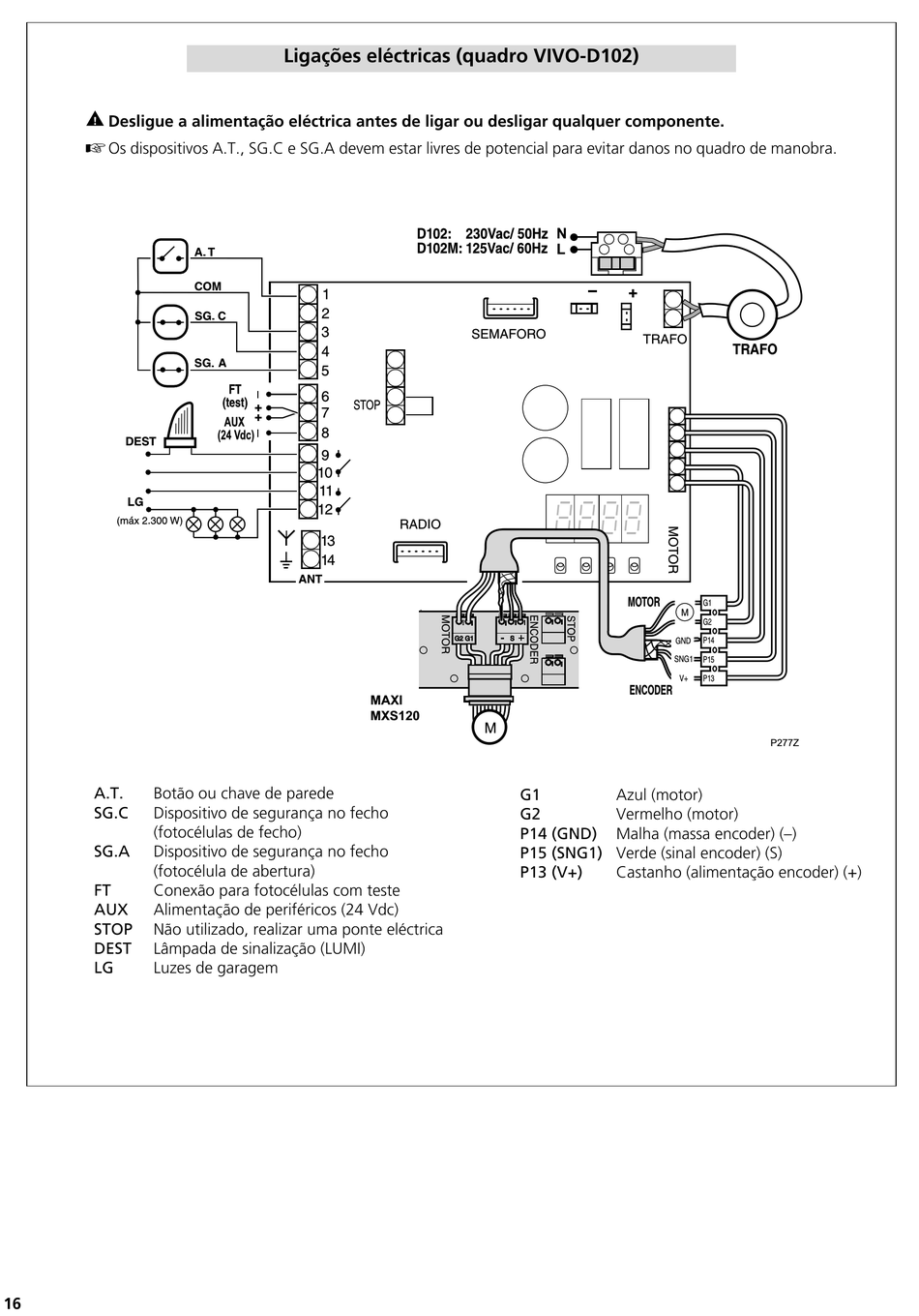

Ligações eléctricas (quadro VIVO-D102)
MAXI
MXS120
G1 Azul (motor)
G2 Vermelho (motor)
P14 (GND) Malha (massa encoder) (–)
P15 (SNG1) Verde (sinal encoder) (S)
P13 (V+) Castanho (alimentação encoder) (+)
P277Z
